4 DIN PLUS
86
Gola semplice
4.5.3 Elementi sagomati profilo tornito

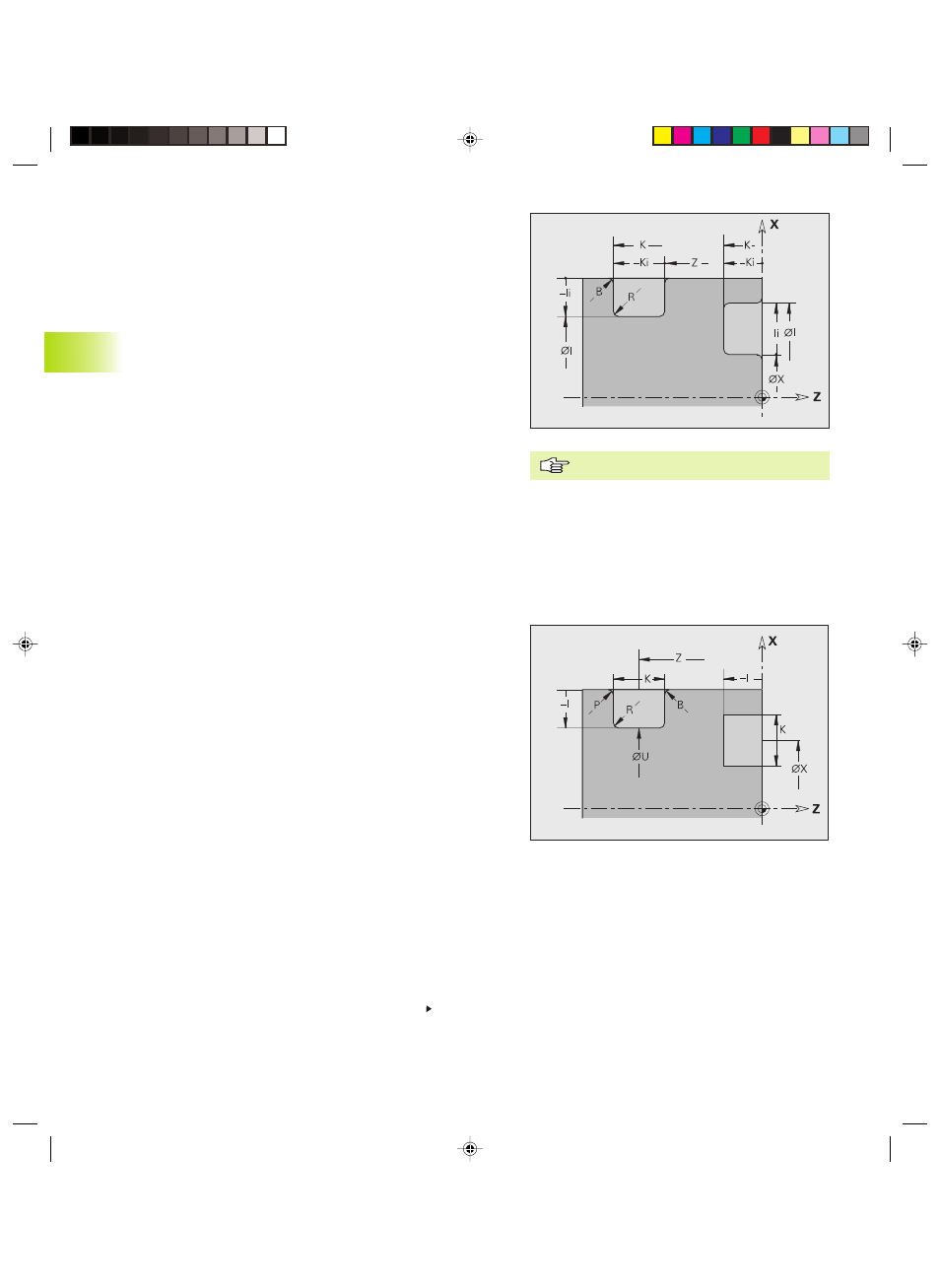

Gola (standard) G22-Geo
Gola su un elemento di riferimento parallelo all'asse (G1). L'istruzione
G22 viene assegnata all'elemento di riferimento precedentemente
programmato.
Parametri
X:
Punto iniziale per gola superficie piana (quota diametro)
Z:
Punto iniziale per gola superficie cilindrica
I, K: Spigolo interno
■
I – gola superficie piana : punto finale gola (quota diametro)
■
I – gola superficie cilindrica: base gola (quota diametro)
■
K – gola superficie piana: base gola
■
K – gola superficie cilindrica: punto finale gola
Ii, Ki: Spigolo interno – incrementale (attenzione al segno!)
■
Ii – gola superficie piana: larghezza gola
■
Ii – gola superficie cilindrica: profondità gola
■
Ki – gola superficie piana: profondità gola
■
Ki – gola superficie cilindrica: punto finale gola (larghezza gola)
B:
Raggio esterno/Smusso (su entrambi i lati della gola) – default: 0
■
B>0: raggio raccordo
■
B<0: larghezza smusso
R:
Raggio interno (in entrambi gli spigoli della gola) – default: 0
Continua
Programmare ”X” o ”Z”.
4.5 Istr
uzioni di g
eometr
ia
Gola (generica) G23-Geo
Gola su un elemento di riferimento lineare (G1). L'istruzione G23 viene
assegnata all'elemento di riferimento precedentemente programmato.
Sulla superficie cilindrica la gola può essere posizionata su una retta di
riferimento obliqua.
Parametri
H:
Tipo gola – default: 0
■
H=0: gola simmetrica
■
H=1: tornitura automatica
X:
Centro per gola superficie piana (quota diametro)
Z:
Centro per gola superficie cilindrica
I:
Profondità e posizione gola
■
I>0: gola a destra dell'elemento di riferimento
■
I<0: gola a sinistra dell'elemento di riferimento
K:
Larghezza gola (senza smusso/arrotondamento)
U:
Diametro gola (diametro base gola) – da utilizzare soltanto se
l'elemento di riferimento ha un andamento parallelo all'asse Z
A:
Angolo gola – default: 0
■
con H=0: 0° <= A < 180° (angolo tra i fianchi della gola)
■
con H=1: 0° < A <= 90° (angolo retta di riferimento - fianco
gola)
