4 DIN PLUS 190
Esempio: Lavorazione completa su tornio con
contromandrino traslabile
Il pezzo viene lavorato sul lato frontale, trasferito sul
contromandrino tramite il programma per esperti e
quindi lavorato sul lato posteriore.

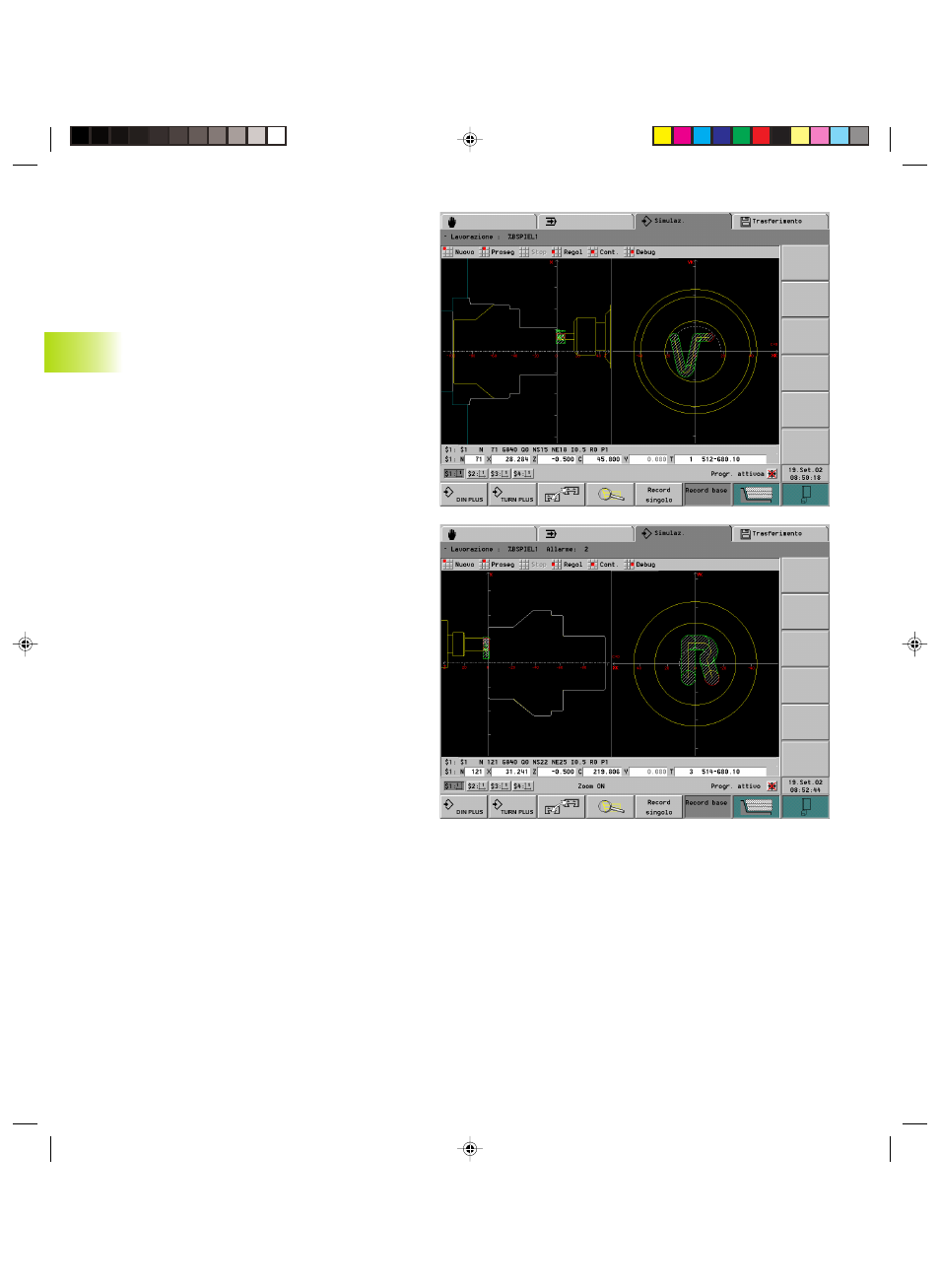

■ Figura in alto: lavorazione del lato frontale
■ Figura in basso: lavorazione del lato posteriore.
Il programma per esperti assume i seguenti compiti:
■ Trasferimento pezzo al contromandrino con
sincronia angolare
■ Specularità percorsi di traslazione per l'asse Z
■ Attivazione lista di conversione
■ Specularità descrizione profilo e spostamento per
2° serraggio
La specularità/conversione per la lavorazione del lato
posteriore (programma per esperti) si disattiva a fine
programma con l'istruzione G30.
