HEIDENHAIN CNC PILOT 4290 387

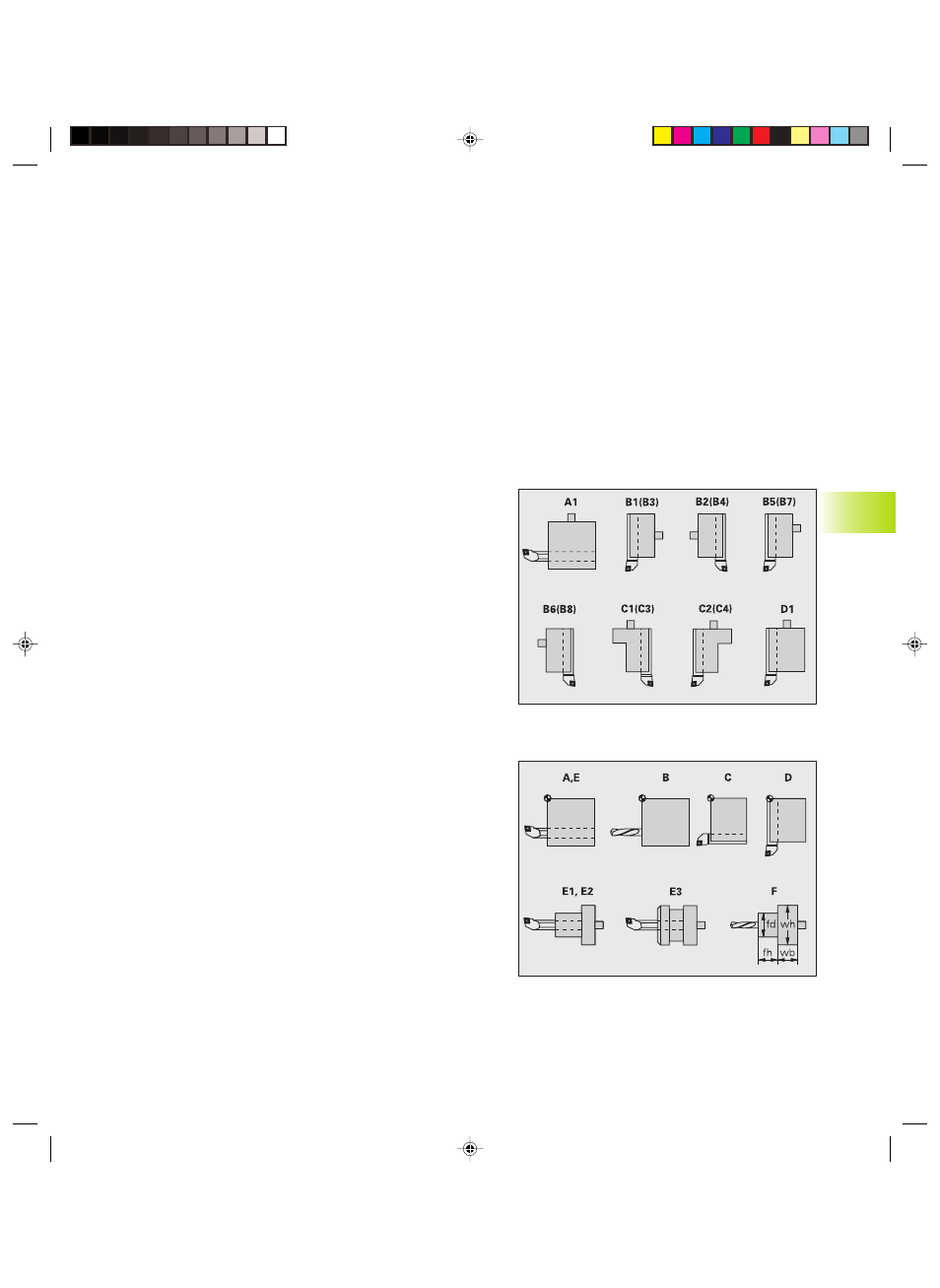

■ A1 portabarra alesatrice
■ B1 corto a destra
■ B2 corto a sinistra
■ B3 corto a destra inverso
■ B4 corto a sinistra inverso
■ B5 lungo a destra
■ B6 lungo a sinistra
■ B7 lungo a destra inverso
■ B8 lungo a sinistra inverso
■ C1 a destra
■ C2 a sinistra
■ C3 a destra inverso
■ C4 a sinistra inverso
■ D1 attacco multiplo
■ A portabarra alesatrice
■ B portapunta con alimentazione refrigerante
■ C quadrato assiale
■ D quadrato trasversale
■ E lavorazione superficie frontale-lato posteriore
■ E1 punta a U
■ E2 attacco a gambo cilindrico
■ E3 attacco a pinza di serraggio
■ F attacco punta MK (cono Morse)
8.1 D
ata base ut
ensili
8.1.6 Portautensili, posizione di attacco
La rappresentazione utensile (simulazione e grafica di controllo)
considera la forma del supporto e la posizione di attacco sul
portautensili.
Portautensili
Il CNC PILOT definisce sulla base del posto torretta se il supporto
viene impiegato in un attacco assiale o radiale e se si utilizza un
adattatore.
Se non si indica il tipo di utensile, il CNC PILOT utilizza una
rappresentazione semplificata.
Il CNC PILOT considera i seguenti supporti (denominazione dei
supporti standard a norma DIN 69 880):
