4 DIN PLUS 144
4.9 Cicli di foratura

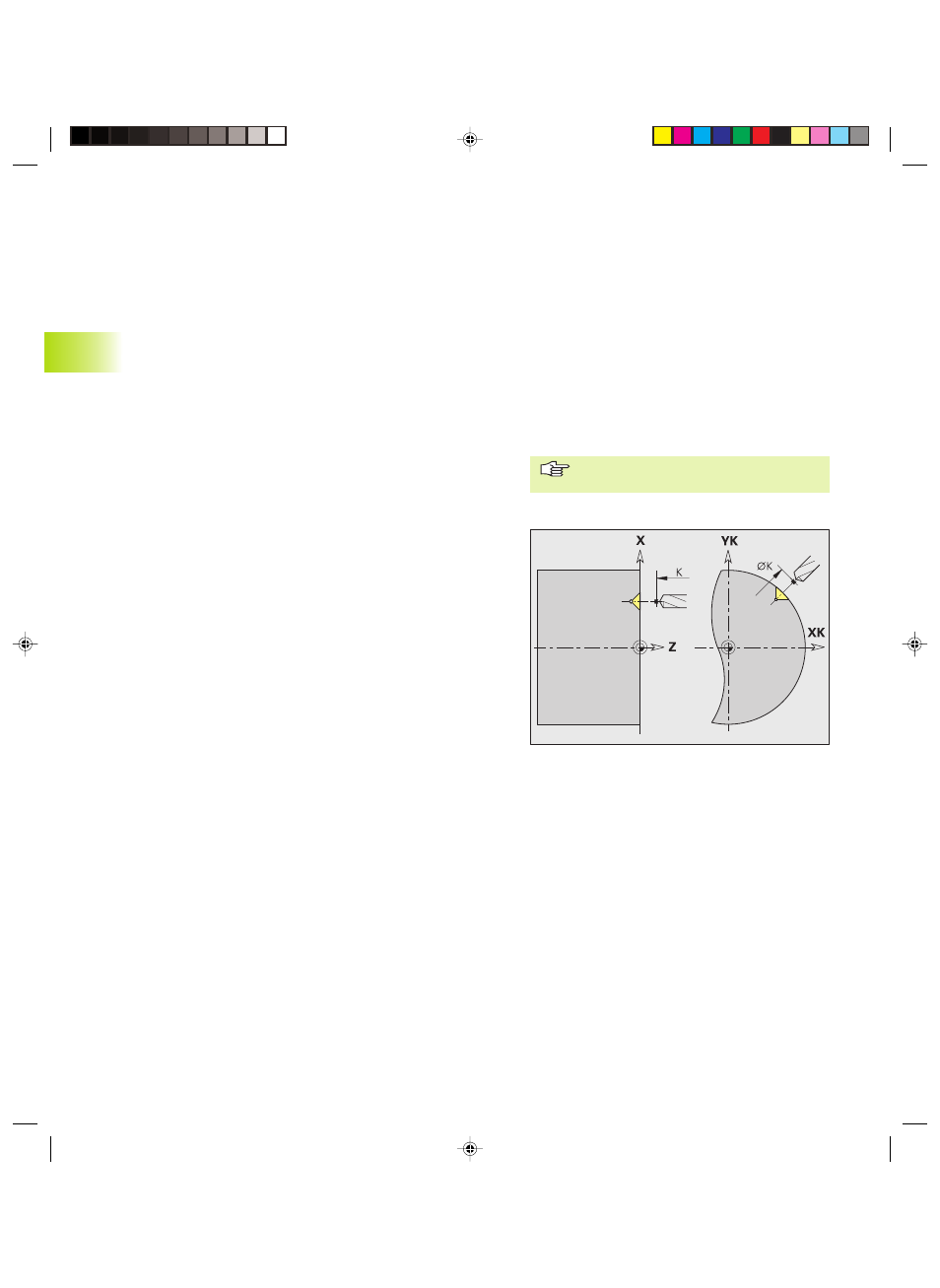

Alesaggio, Allargatura G72
Impiego dell'istruzione G72: Alesatura, Allargatura, Alesaggio, Foratura
NC o Centratura per fori assiali/radiali con utensili fissi o motorizzati.
L'istruzione G72 viene impiegata per fori con descrizione profilo (foro
singolo e sagoma di fori) delle sezioni programma:
■ SUPERFICIE FRONTALE
■ LATO POSTERIORE
■ SUPERFICIE CILINDRICA
Parametri
NS:
Numero blocco profilo foro (G49-Geo, G300-Geo o G310-Geo)
E: Tempo di sosta (per rottura trucioli a fine foro) – default: 0
D: Velocità di ritorno – default: 0
■ D=0: rapido
■ D=1: avanzamento
K: Piano di ritorno (fori radiali, fori piano YZ: quota diametro) –
default: alla posizione di partenza o a distanza di sicurezza
Esecuzione ciclo
1 Avvicinamento in rapido al ”Punto di partenza” in
funzione di ”K”:
■ K non programmato: avvicinamento fino alla
distanza di sicurezza
■ K programmato: traslazione su posizione ”K” e
quindi avvicinamento alla distanza di sicurezza
2 Foratura con riduzione avanzamento (50%)
3 Traslazione in avanzamento fino alla fine del foro
4 Ritorno: in rapido/avanzamento in funzione di ”D”
5 Posizione di ritorno in funzione di ”K”:
■ K non programmato: ritorno al ”Punto di
partenza”
■ K programmato: ritorno sulla posizione ”K”
Sagoma di fori: ”NS” visualizza il foro sul
profilo (non sulla definizione della sagoma).
