3 Comando manuale e Automatico 52
Continua
3.6 V
isualizzazione
stat
o
macc
hina

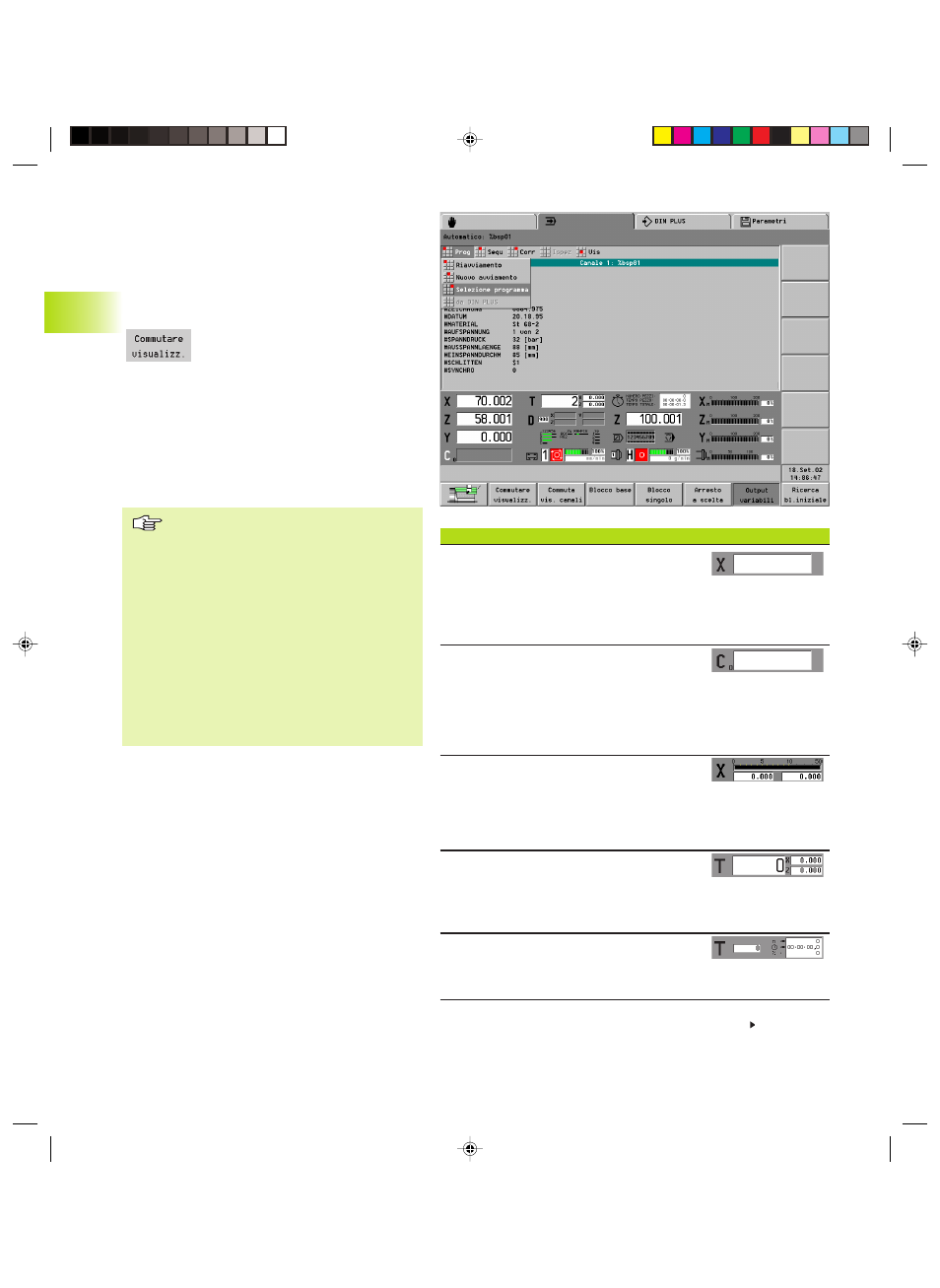

Elementi di visualizzazione
Visualizzazione posizione
(visualizzazione valore reale)
Distanza punta utensile – origine pezzo
■ Casella vuota: nessuna ripresa punti di riferimento dell'asse
■ Lettera asse bianca: nessun ”consenso”
Visualizzazione posizione
(visualizzazione valore reale) C
Posizione asse C.
■ ”Indice”: contraddistingue l'asse C ”0/1”
■ Casella vuota: asse C inattivo
■ Lettera asse bianca: nessun ”consenso”
Visualizzazione percorso residuo
Percorso residuo dell'istruzione di traslazione in corso
■ Grafica a barre: percorso residuo in ”mm”
■ Casella in basso a sinistra: posizione reale
■ Casella in basso a destra: percorso residuo
Visualizzazione T – senza
monitoraggio durata
■ Numero T dell'utensile attivo
■ Valori di correzione utensile
Visualizzazione T – con monitoraggio durata
■ Numero T dell'utensile attivo
■ Indicazioni sulla durata
3.6 Visualizzazione stato
macchina
La visualizzazione stato macchina del CNC PILOT può
essere configurata. Possono essere configurati per
ogni slitta fino a 6 visualizzazioni per Comando
manuale e Automatico.
Commuta su ”successiva
visualizzazione configurata”
Con il tasto Cambio slitta si passa alla
visualizzazione della successiva slitta e
con il tasto Cambio mandrino si passa
alla visualizzazione del successivo
mandrino.
La tabella ”Elementi di visualizzazione” mostra le
caselle di visualizzazione standard. Altre caselle di
visualizzazione: vedi ”
7.3 Parametri del controllo”
I valori della visualizzazione posizione
possono essere impostati in ”Tipo
visualizzazione” (parametro macchina 17)
come segue:
■ 0: valori reali
■ 1: errore di inseguimento
■ 2: distanza
■ 3: punta utensile in riferimento all'origine
macchina
■ 4: posizione slitta
■ 5: distanza camma di riferimento –
impulso zero
■ 6: valore nominale posizione
■ 7: differenza punta utensile – posizione
slitta
■ 8: posizione nominale IPO
