4 DIN PLUS 102

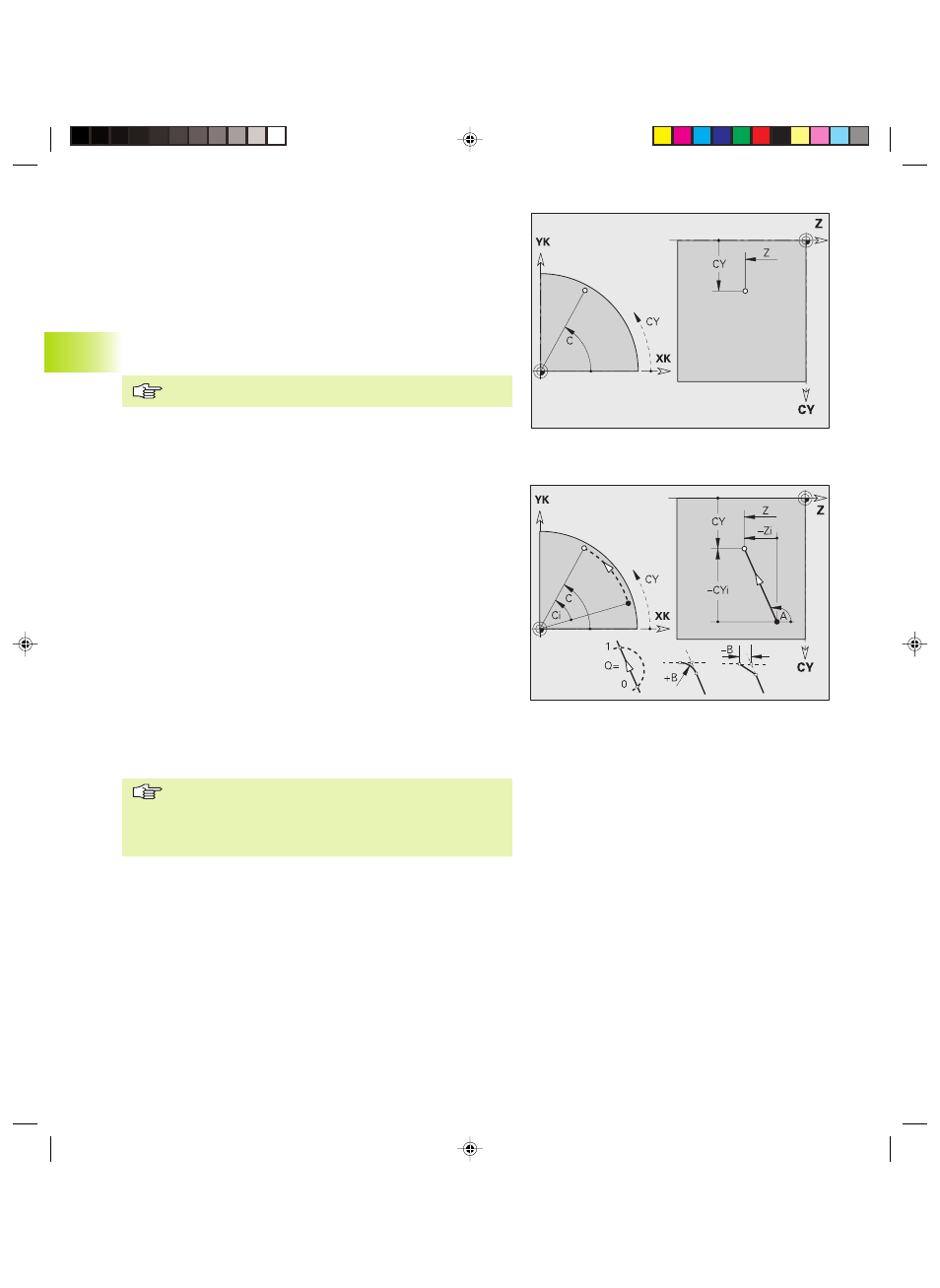

Percorso profilo superficie cilindrica G111-Geo
Parametri
Z:
Punto finale
C: Punto finale (angolo finale)
CY: Angolo finale come ”quota percorso” (riferimento: sviluppo
superficie cilindrica con ”Diametro di riferimento”)
A: Angolo (riferimento: asse Z positivo)
B: Smusso/Arrotondamento – Passaggio al successivo elemento
del profilo. Programmare il punto finale teorico se si indica uno
smusso/arrotondamento.
■ B Nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio del raccordo
■ B<0: larghezza dello smusso
Q: Selezione punto di intersezione – default: 0. Punto finale se il
percorso interseca un arco.
■ Q=0: punto di intersezione vicino
■ Q=1: punto di intersezione lontano
Programmazione
■ Z, CY: assoluta, incrementale, modale o ”?”
■ C: assoluta, incrementale o modale
■ Programmare Z – C o Z – CY
4.5.7 Superficie cilindrica del profilo
Punto di partenza profilo superficie cilindrica G110-
Geo
Parametri
Z:
Punto iniziale
C: Punto iniziale (angolo iniziale)
CY: Angolo iniziale come ”quota percorso” (riferimento: sviluppo
superficie cilindrica con ”Diametro di riferimento”)
Programmare Z, C o Z, CY.
4.5 Istr
uzioni di g
eometr
ia
