HEIDENHAIN ND 221 Manuale d'uso
Nd 221, Heidenhain, Lavorare con il visualizzatore
![background image](/files/815522/content/doc001.png)
• Tasto segno
• Riduzione valore
Lavorare con il visualizzatore
ND 221
HEIDENHAIN
Campo lumin.
Significato
REF
Se lampeggiano anche i punti decimali:
il visualizzatore attende il superamento dell'indice di riferimento.
Se i punti decimali non lampeggiano:
l'indice di riferimento è stato superato – le origini sono
memorizzate anche in caso di cadute di tensione.
Lampeggiante: il visualizzatore attende i tasti ENT o CL.
in.
Le quote sono visualizzate in pollici (inch).
1 / 2
E' stata selezionata l'origine 1 / 2.
SET
Lampeggiante: attesa conferma dei valori immessi.
HEIDENHAIN
REF
2
1
SET
in.
7
8
9
4
5
6
1
2
3
0
.
–
CL
MOD

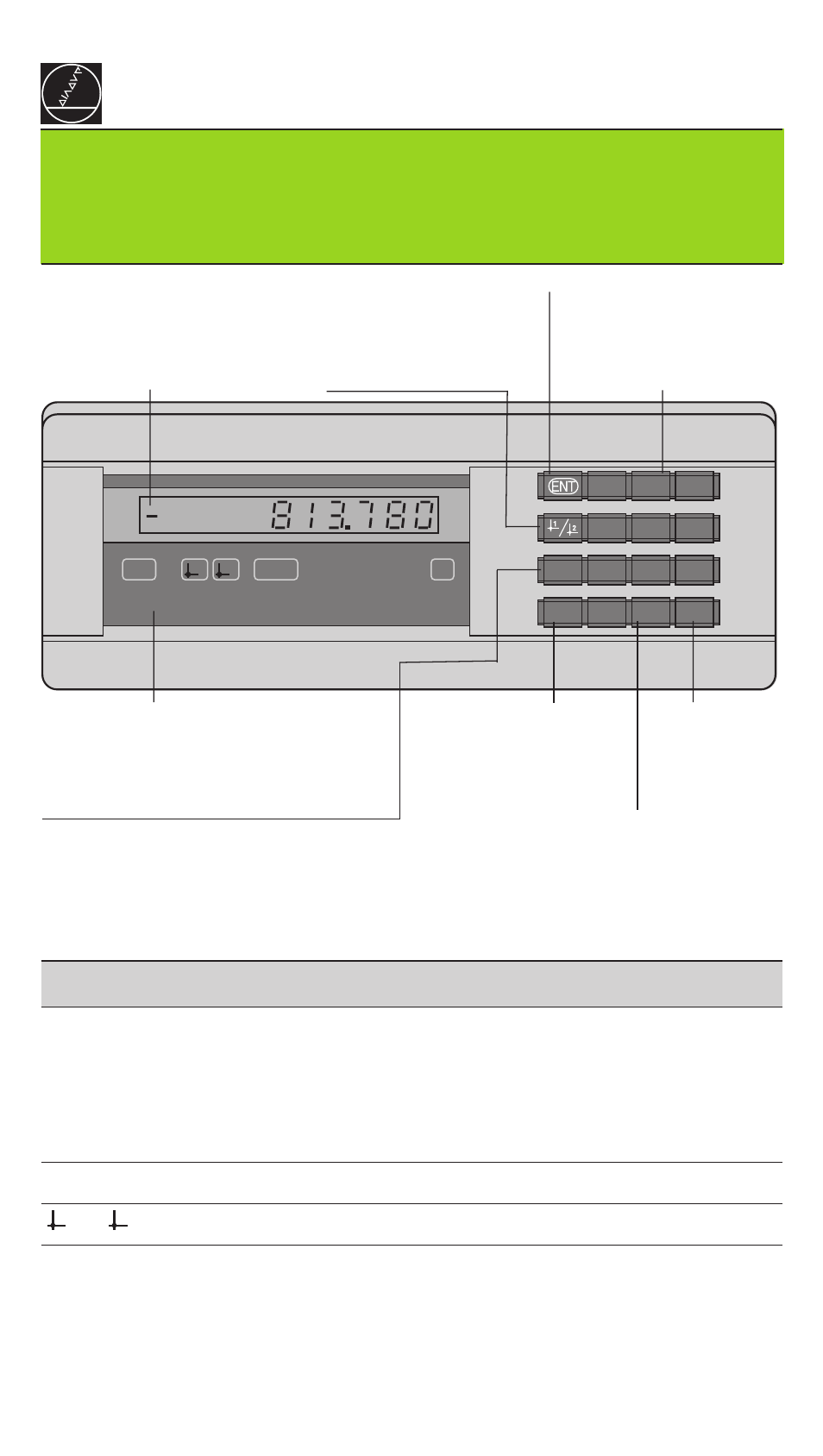

Valore reale e immissione
(LED a 7 segmenti,
9 decadi con segno)
• Selezione origine
• Scorrimento indietro
parametri
• Conferma valori immessi
• Impostazione visualizzazione
sul valore da P79 (P80!)
Indicazione di stato con campi luminosi
• Selezione parametri dopo accensione
• Scorrimento in avanti parametri
• Punto decimale
• Aumento valore
Tastiera numerica
• Cancellazione immissione
• Azzeramento
visualizzazione (P80!)
• CL più MOD:
selezione lista parametri
• CL più numero a due
cifre: selezione parametri
• Cancellazione immissione
e visualizzazione n. parametro
