HEIDENHAIN ND 520 - Manuale

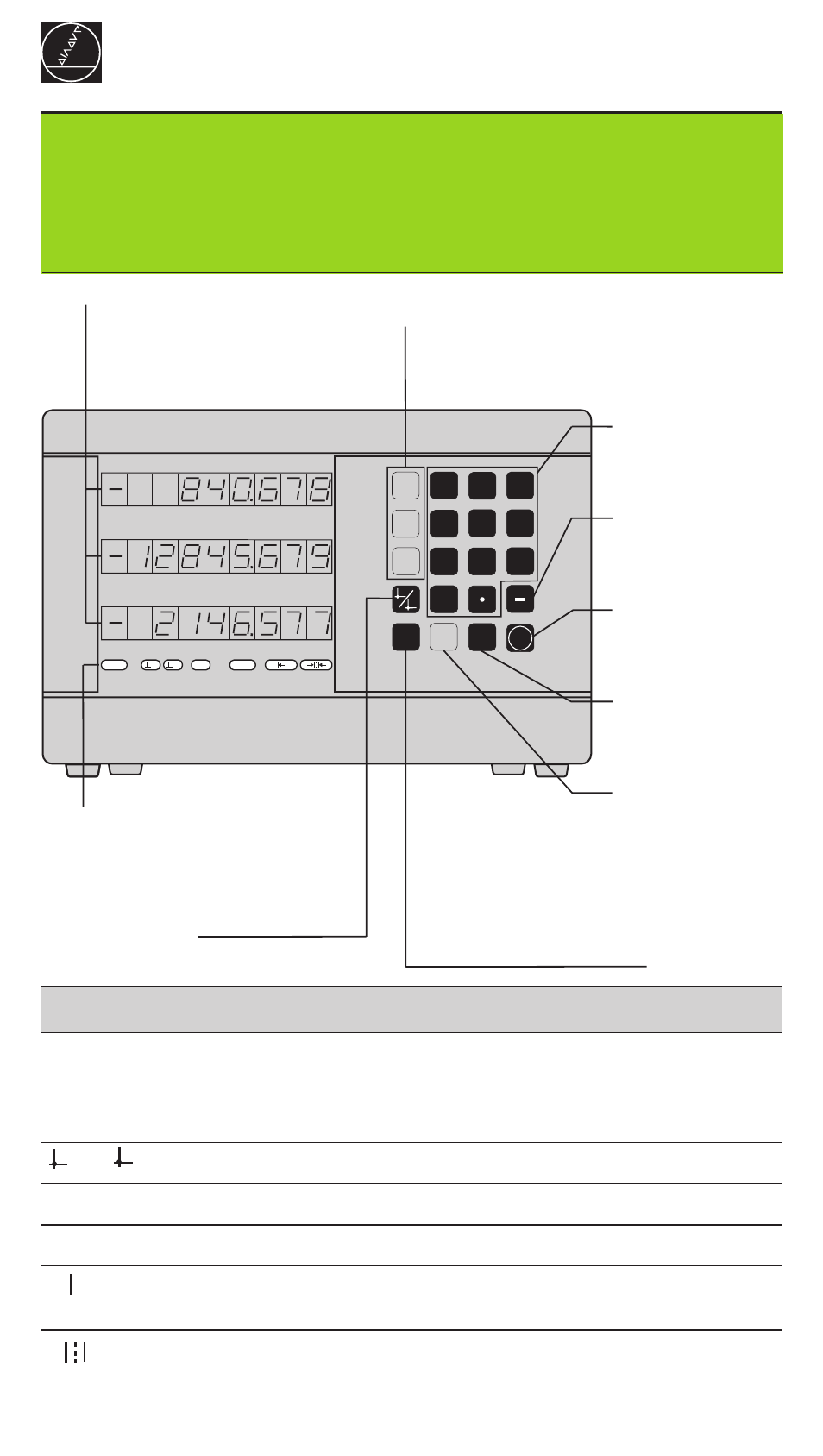

Lavorare con i visualizzatori di quote
MOD
0
Y
X
HEIDENHAIN
3
6 5 4
2 1
ENT
8 7 9
Z
REF 1 2
CL SPEC
FCT
1
2
in. SCL
• Selezione dell'asse
(asse Z solo sull'ND 560 e NDP 560)
• Selezione dei parametri operativi in funzione
dell'asse
Tastiera numerica
con punto
decimale
• Tasto segno
• Modifica parametri
Conferma valori
immessi
• Richiamo
parametri operativi
• Scorrimento in
avanti parametri
Funzione per
l'impostazione
origini
• Selezione origine
• Scorrimento indietro
parametri
Campo lumin. Significato
REF Gli indici di riferimento sono stati superati – le origini vengono
memorizzate anche in caso di cadute di tensione.
Lampeggiante: il visualizzatore attende la conferma della
funzione.
1 / 2 E' stata selezionata l'origine 1/2.
in. Visualizzazione in pollici.
SCL Fattore di scala attivo
Impostazione dello spigolo del pezzo come origine.
Lampeggiante: Attesa conferma funzione.
Impostazione dell'interasse tra gli spigoli del pezzo come origine.
Lampeggiante: Attesa conferma funzione.
Indicazione di
stato con campi
luminosi
HEIDENHAIN
Valore reale e immissione
(LED a 7 segmenti,
8 decadi con segno);
dall'alto verso il basso: asse X,
asse Y, solo ND 560 / NDP 560:
asse Z
• Cancellazione immissione
• CL più numero a due cifre:
selezione parametri
• Cancellazione immissione
parametri
→ → → → →
← ← ← ← ← → → → → →
per due assi per tre assi con chassis ad incasso
ND 520 ND 560 NDP 560
