Lavorare con il visualizzatore
di quote
ND 282
Campo lumin. Significato
REF Se i punti decimali non lampeggiano:
Gli indici di riferimento sono stati superati – le origini vengono
memorizzate anche in caso di cadute di tensione.
Lampeggiante: il visualizzatore attende i tasti ENT o CL.
in. Visualizzazione in pollici (inch).
1 / 2 E' stata selezionata l'origine 1/2.
PRINT Lampeggiante: Il visualizzatore attende il tasto ENT per
l'emissione dati
SET Lampeggiante: Attesa conferma dei valori immessi.
< / = / > Classificazione: Quota inferiore al limite inferiore di
classificazione / nei limiti di classificazione / maggiore del limite
superiore di classificazione.
MIN / MAX Serie di misurazioni: minimo / massimo /
DIFF / ACTL differenza massima (MAX–MIN) / quota attuale.
Lampeggiante: Confermare la scelta per la quota da visualizzare.
START Serie di misurazioni in corso.
Lampeggiante: il visualizzatore attende il segnale di start per la
serie di misurazioni.

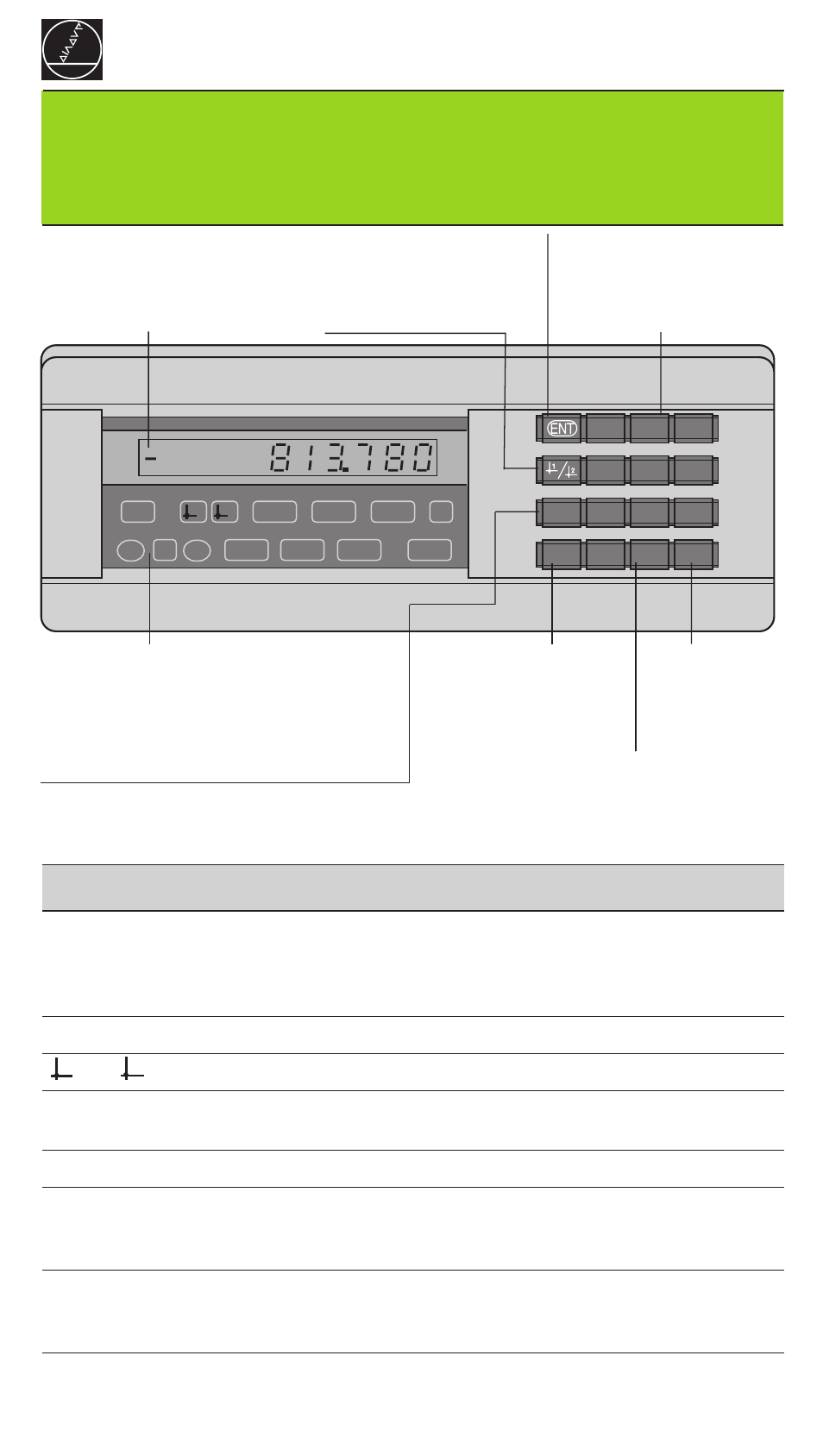

HEIDENHAIN
REF 2 1 SET START PRINT in.
MIN ACTL MAX DIFF = < >
7 8 9
4 5 6
1 2 3
0
.
– CL
MOD
Valore reale e immissione
(LED a 7 segmenti,
8 decadi con segno) • Selezione origine
• Scorrimento indietro
parametri
• Conferma valori immessi
• Impostazione visualizzazione
sul valore di P79 (P80!)
Indicazione di stato con campi luminosi • Tasto segno
• Riduzione valore
• Punto decimale
• Aumento valore
• Commutazione del display:
MIN / MAX / DIFF / ACTL / START / PRINT
• Selezione parametri dopo accensione
• Scorrimento in avanti parametri
• Cancellazione immissione
• Azzeramento
visualizzazione (P80!)
• CL più MOD:
selezione lista parametri
• CL più numero a due cifre:
selezione parametri
• Cancellazione immissione e
visualizzazione n. parametro
