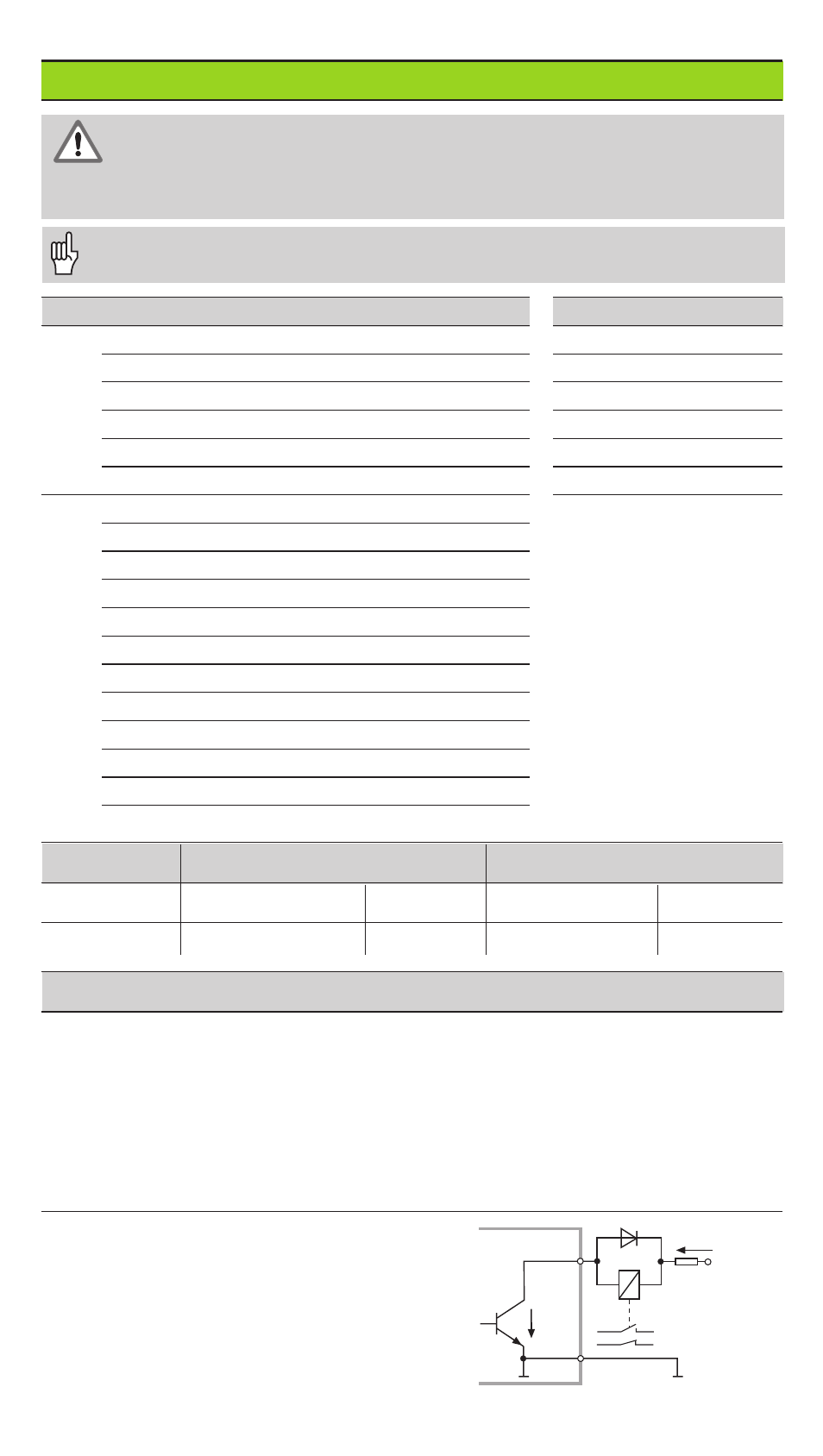

Connettore Sub D EXT (a 25 poli, spina)
Pin Funzione Pin Funzione
15 Quota
≥
limite di commutazione A1 (P62) 1 0 V
16 Quota
≥
limite di commutazione A2 (P63) 10 0 V
17 Quota < limite di class. inferiore (P18) 12 non occupare
18 Quota > limite di class. superiore (P19) 13 non occupare
19 Errore (vedi messaggi d'errore) 11 libero
14 Quota visualizzata uguale a zero 20 libero
2 Azzeram. visualizz., cancell. messaggio d'errore 21 libero
3 Impostaz. visualizz. sul valore da P79
25 Superamento indici di riferimento
4 Ignorare segnali di riferimento
5 Avvio serie di misurazioni
6 Selezione esterna quota con serie di misur.
7 Visualizzazione min. serie di misurazioni
8 Visualizzazione max. serie di misurazioni
9 Visualizzazione differenza MAX – MIN
22 Impulso: memorizzazione
23 Contatto: memorizzazione
24 Disattivazione uscita dati BCD
Liv. segnale Low High
Ingressi –0,5 V
≤
U
≤
0,9 V I
≤
6 mA 3,9 V
≤
U
≤
15 V
Uscite U
≤
0,4 V I
≤
100 mA U
≤
32 V I
≤
10 µA
Descrizione dei segnali di ingresso e di uscita
Segn. di ingresso • Comando mediante chiusura contatto verso 0 V oppure
livello low mediante modulo TTL
• Resistenza interna di "pull-up" 1 k
Ω
• Ritardo per azzeramento/impostazione:uscita dati velocità alta
t
v
≤
25 µs; uscita dati velocità bassa t
v
≤
2 ms
• Tempo tra comandi di azzeramento/impostazione: t
W
> 30 ms;
con azzer./impost. esterna ripetuta ad alta velocità: t
W
> 60 µs
• Durata d'impulso minima per tutti i segnali: t
min
≥
30 ms
Segn. di uscita • Uscite "open-collector"
attive a livello low
• Ritardo emissione
segnale: t
v
≤
8 ms
• Durata minima segnale
di cross-over, limite di
commutazione A1, A2:
t
0
≥
180 ms
I tempi aumentano con le funzioni attive (per es. la classificazione)!
Uscite
Ingressi
Pericolo per i componenti interni!
La tensione dei circuiti esterni deve corrispondere ad una „bassa tensione con
tensione sicura“ a norme VDE 0160, 5.88 !
Collegare i carichi induttivi solo con un diodo soppressore !
Utilizzare solo cavi schermati!
Collegare lo schermo alla carcassa del connettore!
B UCE
E
C
Pin 1.10
0 V
+ UB
≤
32 V
I
≤
100 mA
Visualizzazione
quota attuale ACTL:
ingressi 7, 8 e 9 non
attivi o attivo più di
uno di questi
ingressi
