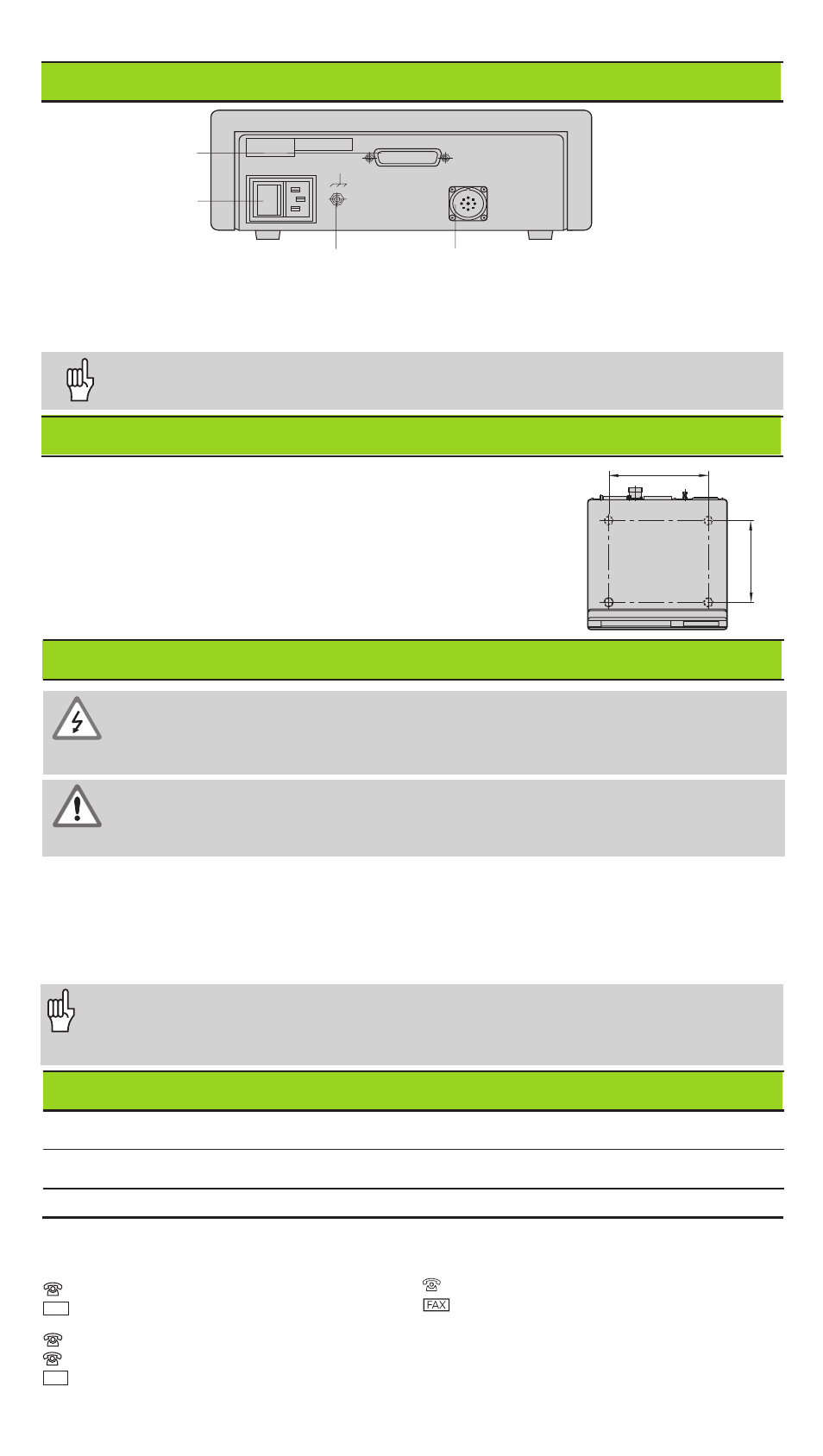

HEIDENHAIN ND 221 - Manuale (Pagina 8)

Condizioni ambientali
Lato posteriore
X1
X31 (V.24/RS-232-C)
100 ... 240 V
50 ... 60 Hz
Interfaccia dati
V.24 / RS-232-C
Ingresso sistema di misura lineare HEIDENHAIN
con segnali di uscita sinusoidali (da 7µA
PP
a 16
µA
PP
), lunghezza max. cavo di collegamento 30
m, frequenza max. di ingresso: 100 kHz
Interruttore
Tensione di alimentazione e collegamento alla rete
Le interfacce X1 e X31 soddisfano la prescrizione della "Separazione sicura
dalla rete" a norme VDE 0160, 5.88.
Posizionamento
Il visualizzatore può essere fissato sul piano mediante
viti M4.
I visualizzatori possono essere disposti uno sopra l'altro.
Per mantenere stabili i visualizzatori vengono forniti degli
inserti adesivi.
172 ± 0.2
6.77 ± .008"
140
± 0.2
5.51
± .008"
Pericolo di scosse elettriche!
Prima di aprire lo chassis staccare la spina di alimentazione!
Collegare il conduttore di terra! Assicurarsi che non ci siano interruzioni!
Temperatura esercizio: 0 °C /+45 °C; magazzinaggio –30 °C / +70 °C
Umidità d'aria media annuale: F rel < 75 %; umidità max.: F rel,max < 90 %
Peso 1,5 kg
Pericolo di danneggiamento dei componenti interni!
Tutti i collegamenti elettrici devono essere realizzati o staccati solo ad
apparecchio spento. Sostituire i fusibili solo con originali identici!
Alimentatore regolato sul primario, resistente alle sovratensioni secondo VDE 0160,
5.88. Classe 2 di resistenza alle sovratensioni.
Campo di tensione 100 V - 240 V (– 15 % / + 10 %), frequenza 48 Hz - 62 Hz,
Potenza assorbita tip. 8 W, fusibile di rete F 1 A incorporato.
Sezione minima del cavo di collegamento: 0,75 mm
2
Per aumentare l'immunità ai disturbi elettromagnetici: collegare la vite di terra
sul lato posteriore con il punto di terra della macchina!
(Sezione minima 6 mm
2
)
Collegamento di terra
