Emissione dati
Esistono due possibilità di emissione dei dati:
➤ Funzione PRINT: Premere il tasto MOD (questa opzione può essere bloccata con
il tasto operativo P86); oppure
➤ Immettere il comando STX (CTRL B) tramite l'ingresso RXD.
Il cavo di collegamento (p.es. con un PC) può essere ordinato alla HEIDENHAIN
(codice 274 545 ..); lunghezza cavo max. 20 m.
Parametri operativi per l'emissione dati: P50, P51

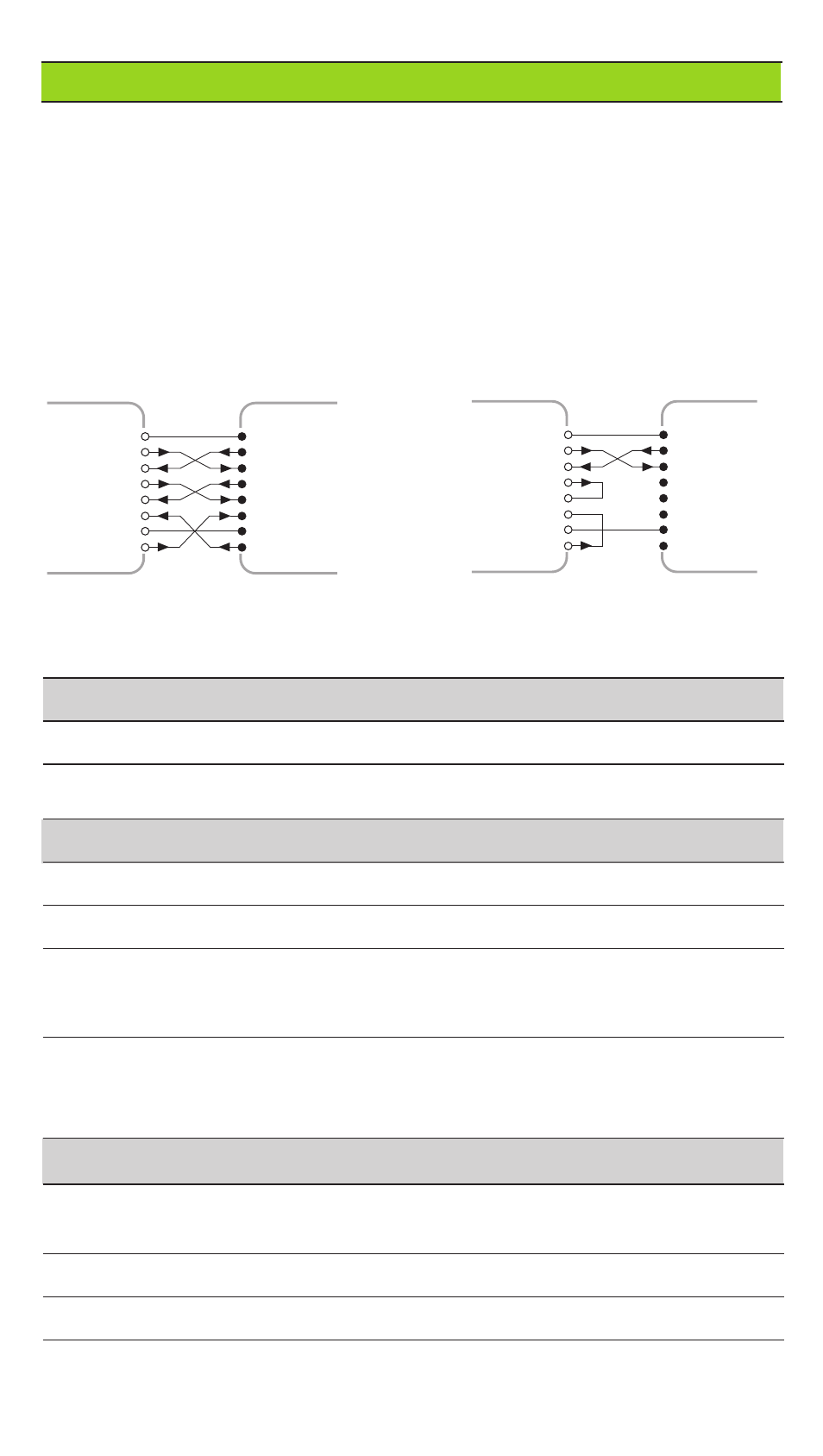

Cablaggio e occupazione dei pin
I cavi di collegamento vengono cablati completamente (a sinistra) o solo
parzialmente (a destra).
CHASSIS GND: massa chassis, TXD: dati di trasmissione, RXD: dati di ricezione,
RTS: richiesta di trasmissione, CTS: pronto alla trasmissione, DSR: unità di
trasmissione pronta, SIGNAL GND: massa segnali, DTR: terminale dati pronto
Segnali Livello segnale "attivo" Livello segnale "non attivo"
TXD, RXD da –3V a –15V da +3V a +15V
RTS, CTS, DSR, DTR da +3V a +15V da –3V a –15V
Formato di trasmissione e caratteri di controllo
Trasmissione in codice ASCII
Parola dati 1 bit di start, 7 bit dati, bit di parità (parità pari), 2 bit di stop
Caratteri di contr. chiamata valore misurato: STX (CTRL B), interruzione DC3 (CTRL S),
continuazione DC1 (CTRL Q)
interrogazione messaggio d'errore: ENQ (CTRL E)
Sequenza • Segno • Valore numerico con punto decimale • Spazi
• Unità (spazio = mm, " = pollici, ? = errore)
• 2 spazi • Ritorno carrello • Avanzamento riga
Tempi di memorizzazione e di trasmissione
La durata della trasmissione dati dipende dalla velocità selezionata e dal numero
delle righe vuote aggiunte.
Segnale di memorizz. Memorizzazione dopo Trasmissione dati dopo
STX (CTRL B)
≤
1 ms
≤
23 ms
PRINT
≤
22 ms
≤
44 ms
1 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
2
3
4
5
6
20
7
