6 TURN PLUS 330

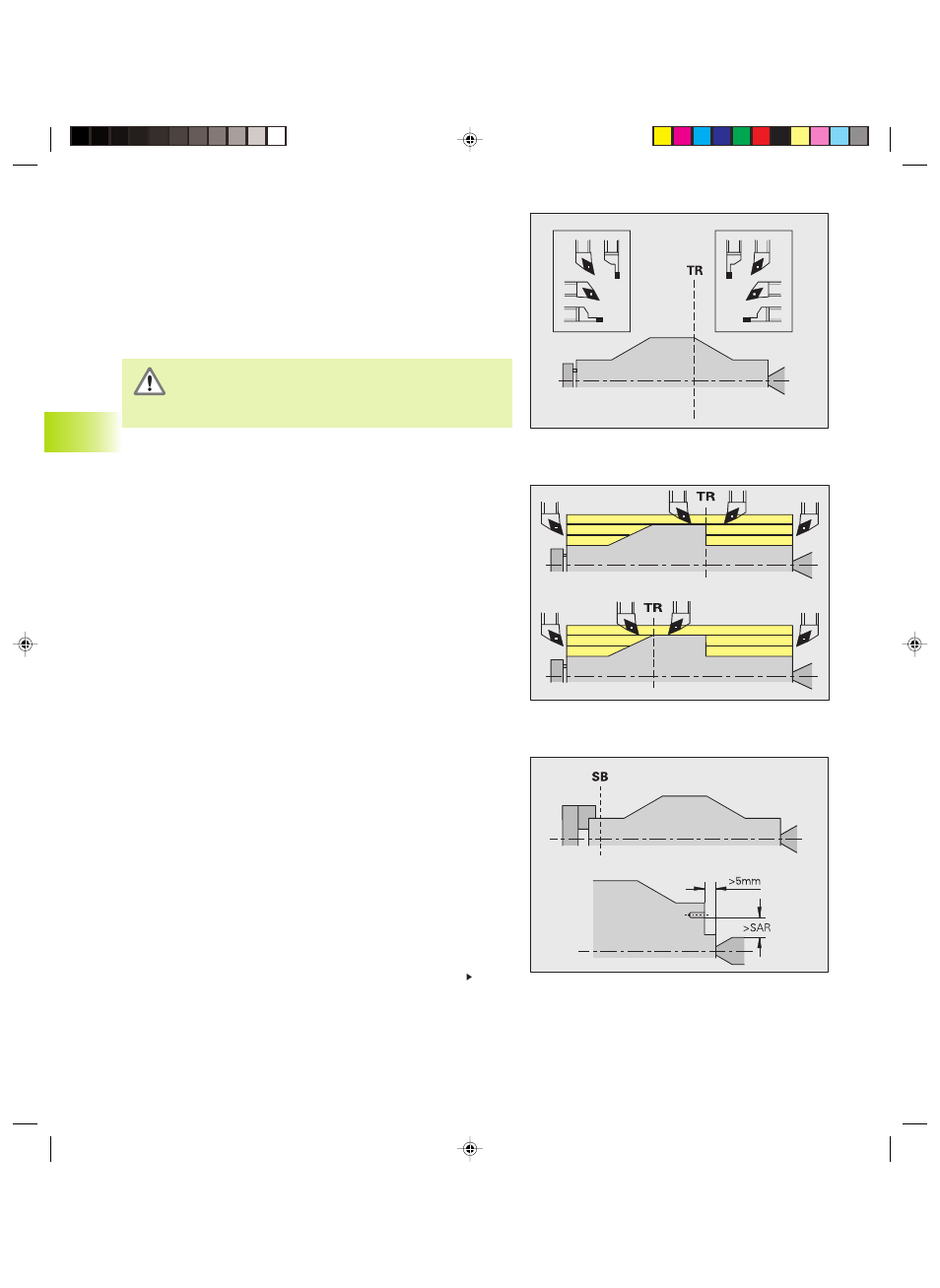

6.16.8 Lavorazione alberi
Per parti ad albero TURN PLUS supporta oltre alla lavorazione
standard anche la lavorazione sul lato posteriore del profilo esterno,
consentendo di eseguire la lavorazione con un solo serraggio.
TURN PLUS non supporta il ritorno della contropunta e non verifica la
situazione di serraggio.
Criterio per un ”albero”: il pezzo è serrato sul lato mandrino e
contropunta.
Attenzione Pericolo di collisione!
TURN PLUS non verifica la situazione di collisione per la
lavorazione radiale o per lavorazioni sul lato frontale e
posteriore.
Zone di sicurezza per lavorazione di foratura e fresatura
■ TURN PLUS lavora i profili di foratura e fresatura sulle superfici
piane (frontale e posteriore) alle seguenti condizioni:
■ la distanza (orizzontale) rispetto alla superficie piana deve essere
> 5 mm oppure
■ la distanza tra elemento di serraggio e profilo di foratura/fresatura
deve essere
> SAR (SAR: vedi parametro di lavorazione 2).
■ Se l'albero è serrato in ganasce sul lato del mandrino, TURN PLUS
considera la limitazione di taglio (SB).
Continua
6.16 Note di lavorazione
Punto di separazione (TR)
Il punto di separazione divide il pezzo in zona frontale e zona
posteriore. Se non si indica il punto di separazione, TURN PLUS lo
posiziona sul passaggio dal diametro più grande a quello più piccolo. I
punti di separazione devono essere posizionati sugli spigoli esterni.
Utensili per la lavorazione di
■ zona frontale: direzione di lavorazione principale ”– Z”; ovvero con
priorità utensili per troncare o filettare ”sinistri” ecc.
■ zona posteriore: direzione di lavorazione principale ”+ Z””; ovvero
con priorità utensili per troncare o filettare ”destri” ecc.
Definizione/Modifica punto di separazione: vedi ” 6.9.5 Punti di
separazione”
