4 DIN PLUS 118

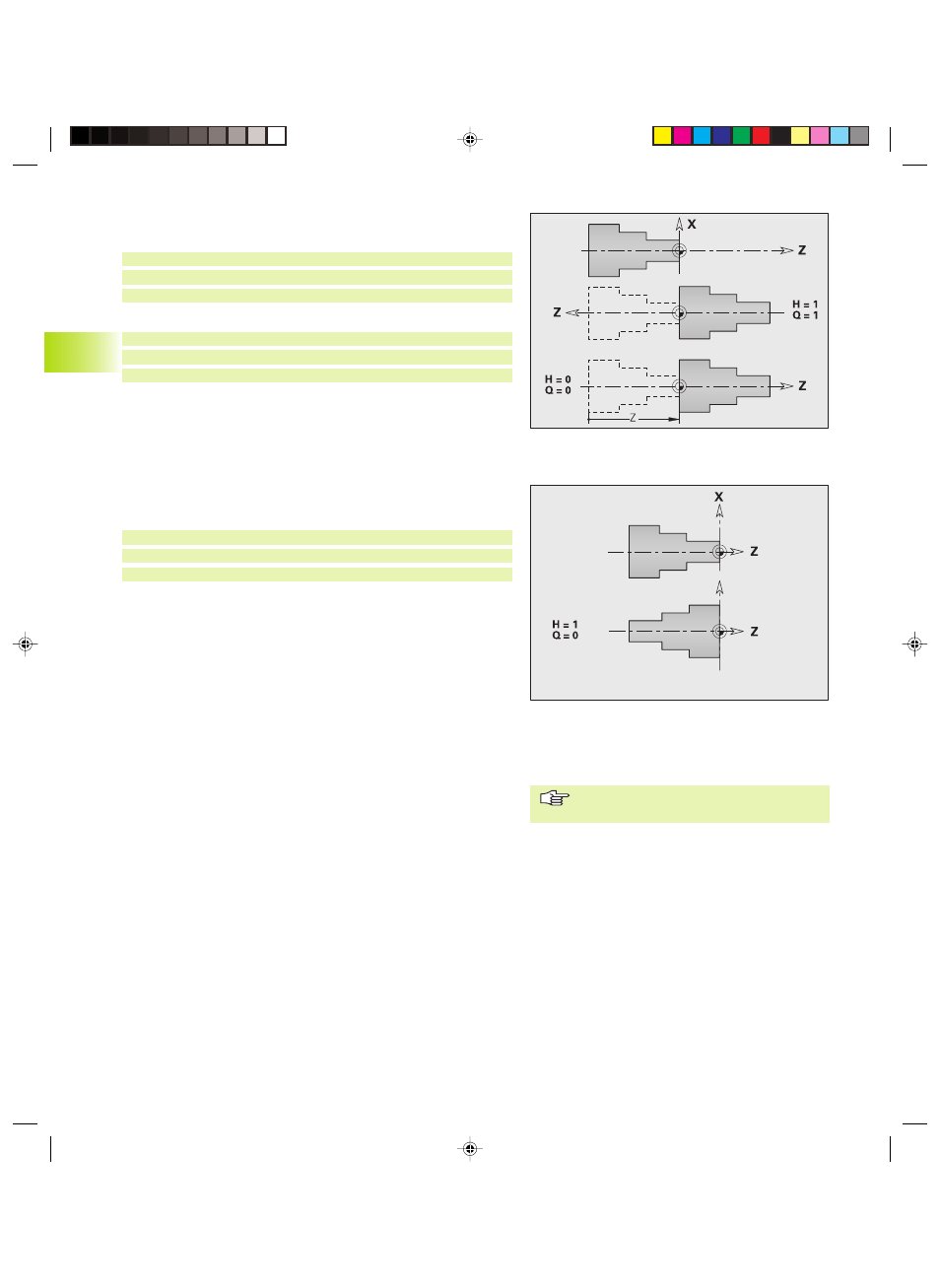

Esempio Lavorazione parte posteriore con contromandrino.
■ Trasferimento pezzo con specularità del sistema di coordinate
. . .
N.. G121 H1 Q1 Z.. D1
. . .
■ Trasferimento pezzo senza specularità del sistema di coordinate.
. . .
N.. G121 H0 Q0 Z.. D1
. . .
Esempio Lavorazione parte posteriore con un mandrino
Il pezzo viene riserrato manualmente per la lavorazione del lato
posteriore.
. . .
N.. G121 H1 Q0 Z.. D1
. . .
4.6.7 Sovrametalli, distanze di sicurezza
Distanza di sicurezza G47
Distanza di sicurezza per cicli di tornitura: G810, G820, G830, G835,
G860, G869, G890; cicli di foratura G71, G72, G74 e cicli di fresatura
G840...G846.
L'istruzione G47 senza parametri attiva i valori dei parametri
(parametro di lavorazione 2, ... – Distanze di sicurezza).
Parametri
P:
Distanza di sicurezza
Disattivazione sovrametallo G50
Disattiva per il ciclo successivo i sovrametalli definiti con G52-Geo/
G39-Geo. Programmare l'istruzione G50 prima del ciclo.
L'istruzione G47 sostituisce la distanza di
sicurezza definita nei parametri o con G147.
4.6 Istr
uzioni di la
v
o
razione
