HEIDENHAIN CNC PILOT 4290 211
■ ”Debug – Modifica variabili – ...”
■ ”... – Modifica variabili V”
Impostare il tipo e il numero di variabile
Predefinire il ”valore” o ”l'evento”
Definire lo ”Stato”:
– Indefinito: la variabile non è attribuita ad alcun
valore/evento. Questa situazione corrisponde allo
stato dopo l'avvio del programma NC. Nella
simulazione di un blocco NC con questa variabile
viene richiesto di impostare il valore/l'evento.
– Definito: nella simulazione di un blocco NC con
questa variabile viene acquisito il valore/l'evento
impostato.
– Interrogazione: nella simulazione di un blocco NC
con questa variabile viene eseguita
un'interrogazione del valore della variabile/
dell'evento.
■ ”... – Cancellare tutte le variabili xx/eventi”
Se le variabili si trovano in stato ”definito”, occorre
cancellare lo stato del relativo gruppo di variabili/
eventi.
”xx” indica:
■ Var.V: variabili V
■ Var.D: correzioni utensile
■ Var.E: eventi ciclo ed eventi esterni
■ Var.M: quote macchina
■ Var.T: quote utensili

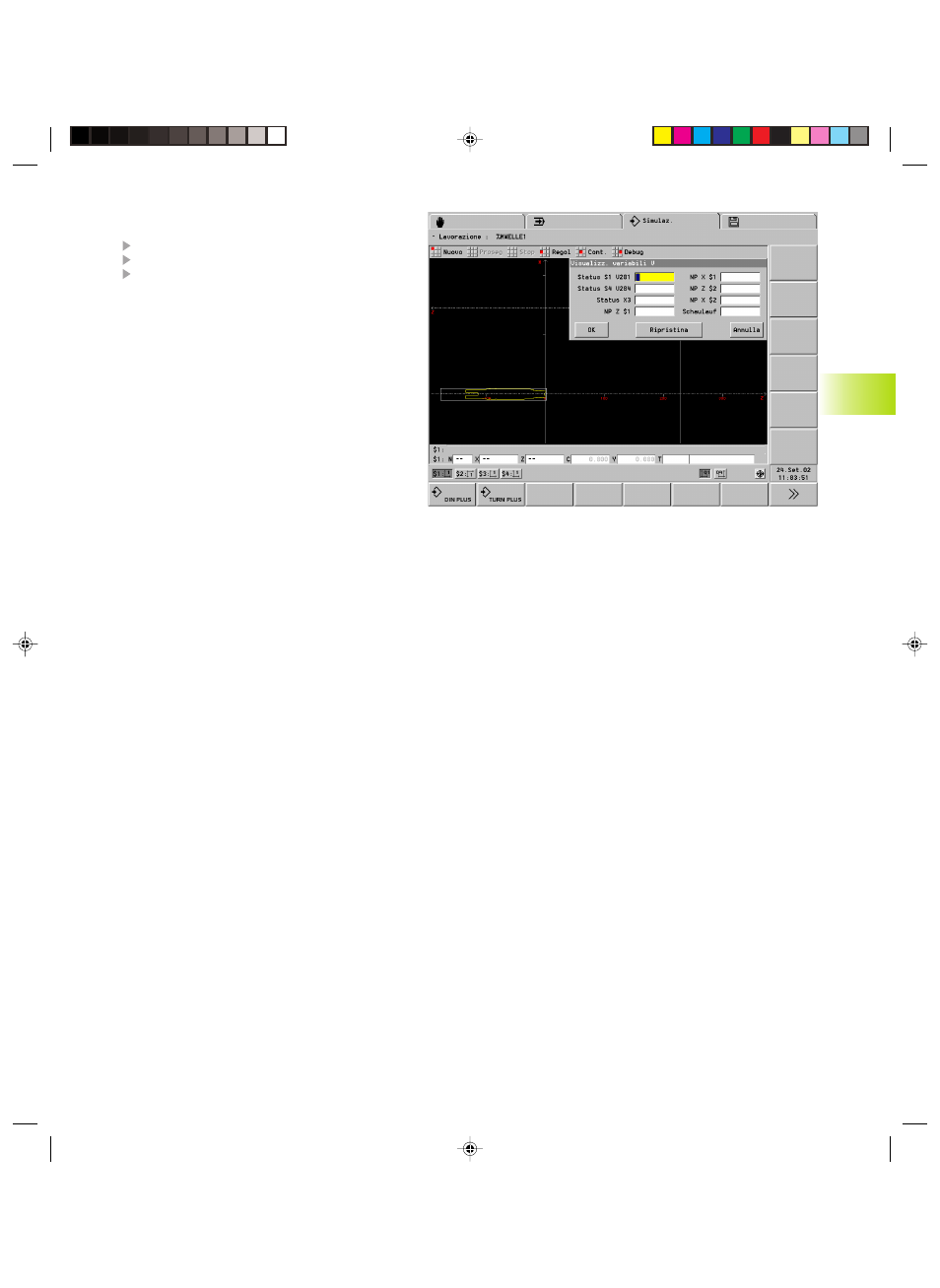

■ ”Debug – Visualizzazione variabili V”
Predispone per l'editing le variabili definite nella
”visualizzazione variabili V” (intestazione
programma). Attivando ”Ripristina” vengono
reimpostati tutti i ”valori predefiniti”.
Premessa: è stata definita la ”visualizzazione
variabili V”.
■ ”Debug – Finestra output – ...”
■ ”... – Attiva finestra”
■ ”... – Disattiva finestra”
Se il programma NC contiene emissioni dati, si
imposta se la finestra di output deve essere
visualizzata o soppressa.
■ ”... – # – Visualizza output”
■ ”... – V – Visualizza output”
Se le emissioni di dati con variabili # e V si
sovrappongono, è possibile mettere in primo piano
con queste opzioni menu la visualizzazione
desiderata.
5.8 Contr
ollo esecuzione pr
ogr
amma NC
