HEIDENHAIN CNC PILOT 4290 75

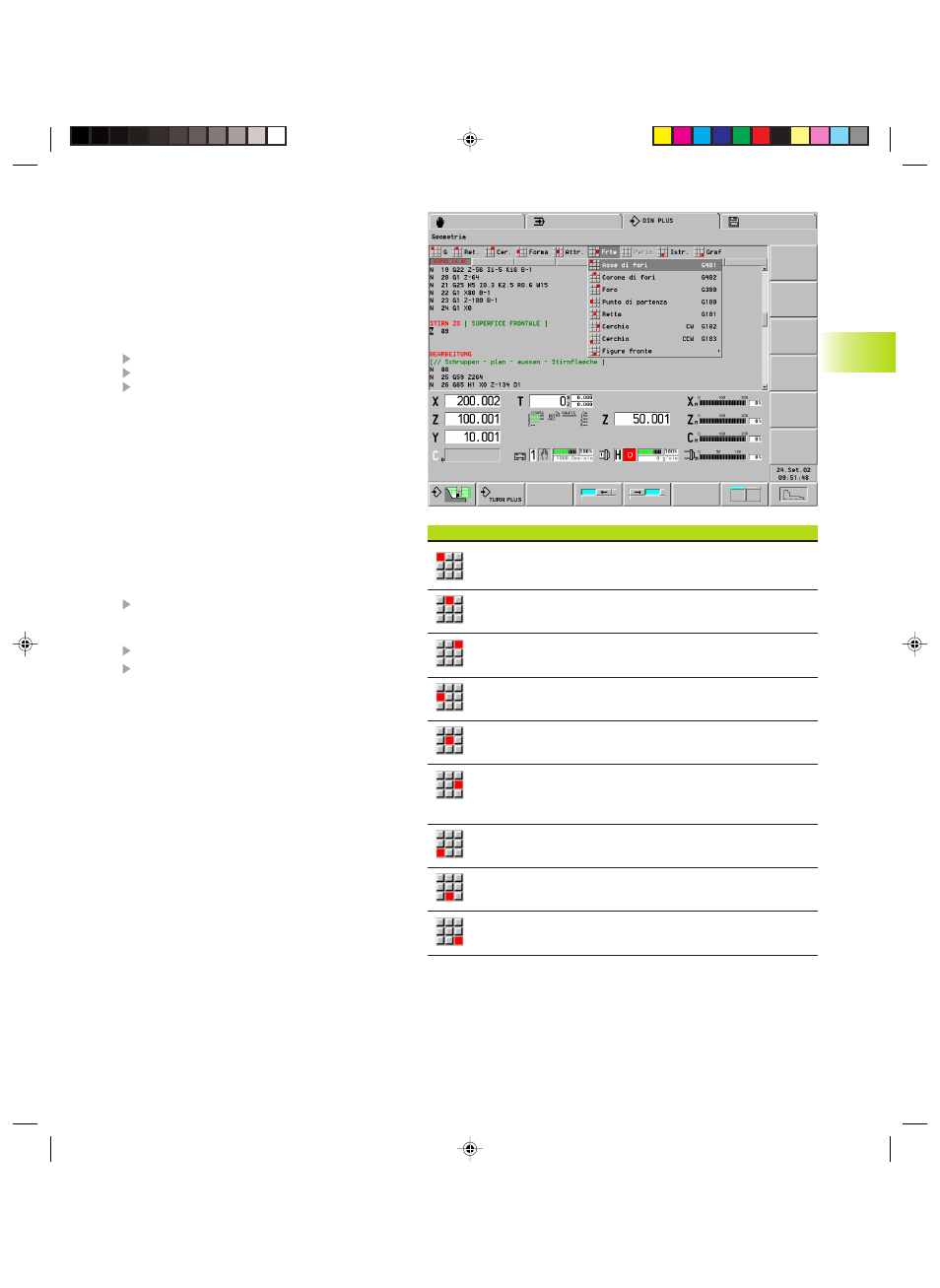

Sottomenu ”Geometria”
G: immissione diretta del numero G / richiamo della lista G
Ret. (Retta): attiva la finestra di dialogo G1-Geo
Cer. (Arco di cerchio) CW, CCW con quota centro
incrementale o assoluta
Forma: elementi sagomati del profilo tornito, richiamo
sottoprogramma, ”piano di riferimento” per tasca/isola
Attr.: attributi (istruzioni ausiliarie) della descrizione profilo
Frte (Frontale): elementi base, matrici e sagome del profilo
su superficie frontale o lato posteriore (lavorazione con
asse C)
Cldr (Cilindrica): elementi base, matrici e sagome della
superficie cilindrica (lavorazione con asse C)
Istr.: istruzioni per la strutturazione del programma e gli
identificativi delle sezioni
Graf: attiva/aggiorna il profilo nelle finestre grafiche.
4.3.2 Menu ”Geometria”
Il sottomenu ”Geometria” comprende funzioni G e
”istruzioni” delle sezioni PARTE GREZZA e PARTE
FINITA.
Selezione di funzioni G:
■ Numero G noto: selezionare ”G” e inserire il
numero
■ Numero G non noto:
Selezionare ”G”
Premere il softkey ”AVANTI”
Selezionare la funzione G dalla lista ”Numero G”
■ ”Menu G”: selezionare la funzione G sulla base del
menu
Gruppo menu ”Istr.” (Istruzioni):
■ Istruzioni DIN PLUS: richiama la lista di selezione
con:
■ istruzioni sulla strutturazione del programma
■ istruzioni per immissione/emissione
■ identificativi delle sezioni per profili con asse C/Y
■ Variabili : immissione variabile o espressione
matematica
■ SUPERFICIE FRONTALE, SUPERFICIE
CILINDRICA, LATO POSTERIORE
Si apre la finestra di dialogo per l'immissione della
”posizione” del profilo (piano di riferimento/diametro
di riferimento)
Immettere la posizione Z/diametro
Il CNC PILOT inserisce l'identificativo della
sezione nella posizione sotto quella in cui si trova il
cursore.
■ PROFILO AUSILIARIO: inserisce l'identificativo
della sezione nella posizione sotto quella in cui si
trova il cursore.
■ Riga di commento: immissione commento. Il
commento viene inserito nella posizione sopra
quella in cui si trova il cursore.
Opzione menu singola
■ Graf: attiva/aggiorna i profili nella finestra grafica.
4.3 Editor DIN PLUS
