6 TURN PLUS 240
Softkey ”Sovrapposizione circolare”
Definizione prima posizione di
sovrapposizione per ogni angolo
Indicazione ultima posizione per ogni
angolo

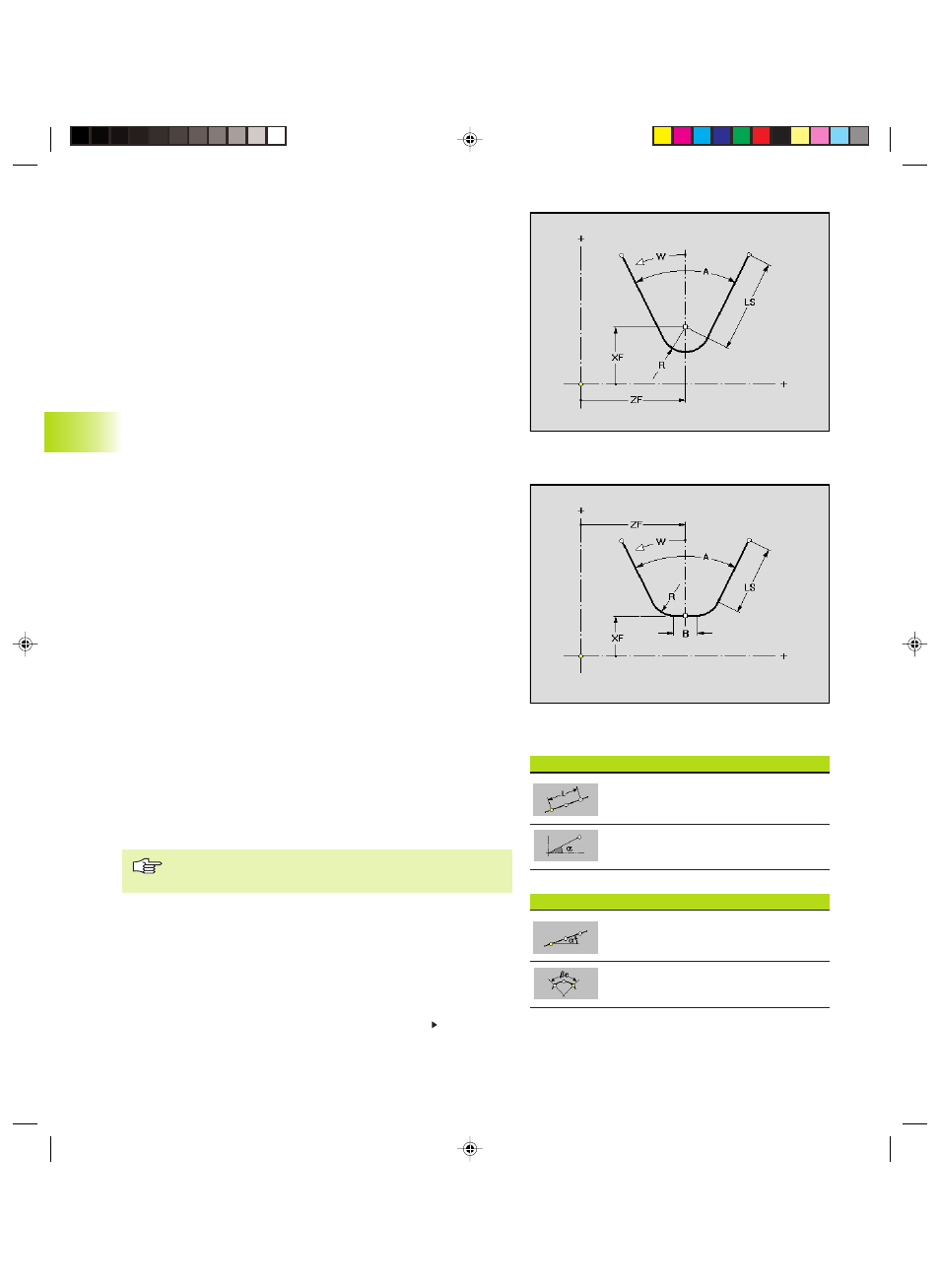

Cuneo/Cuneo arrotondato
Punto di riferimento: punta del cuneo/centro dell'arrotondamento
Parametri
XF, ZF:
Spostamento del punto di riferimento
R: ■ R>0: raggio di arrotondamento
■ R=0: nessun arrotondamento
A: Angolo di apertura
LS: Lunghezza dei lati del cuneo (gli elementi sovrapposti
vengono tranciati nei punti di sovrapposizione)
W: Angolo di rotazione: il profilo di sovrapposizione viene ruotato
intorno all'”angolo di rotazione”
Pontone
Punto di riferimento: centro dell'elemento base
Parametri
XF, ZF:
Spostamento del punto di riferimento
R: ■ R>0: raggio di arrotondamento
■ R=0: nessun arrotondamento
A: Angolo di apertura
LS: Lunghezza dei lati del pontone (gli elementi sovrapposti
vengono tranciati nei punti di sovrapposizione)
B: Larghezza dell'elemento base
W: Angolo di rotazione: il profilo di sovrapposizione viene ruotato
intorno all'”angolo di rotazione”
Sovrapposizione
In funzione della forma dell'elemento del profilo di supporto viene
eseguita la
■ sovrapposizione lineare o
■ sovrapposizione circolare
Le posizioni di sovrapposizione possono divergere
dall'elemento del profilo di supporto.
Softkey ”Sovrapposizione lineare”
Indicazione lunghezza (invece di punto
finale)
Indicazione lunghezza (invece di punto
finale)
6.5 Pr
ofilo par
te
finita
Continua
