4 DIN PLUS 138
Gola G86

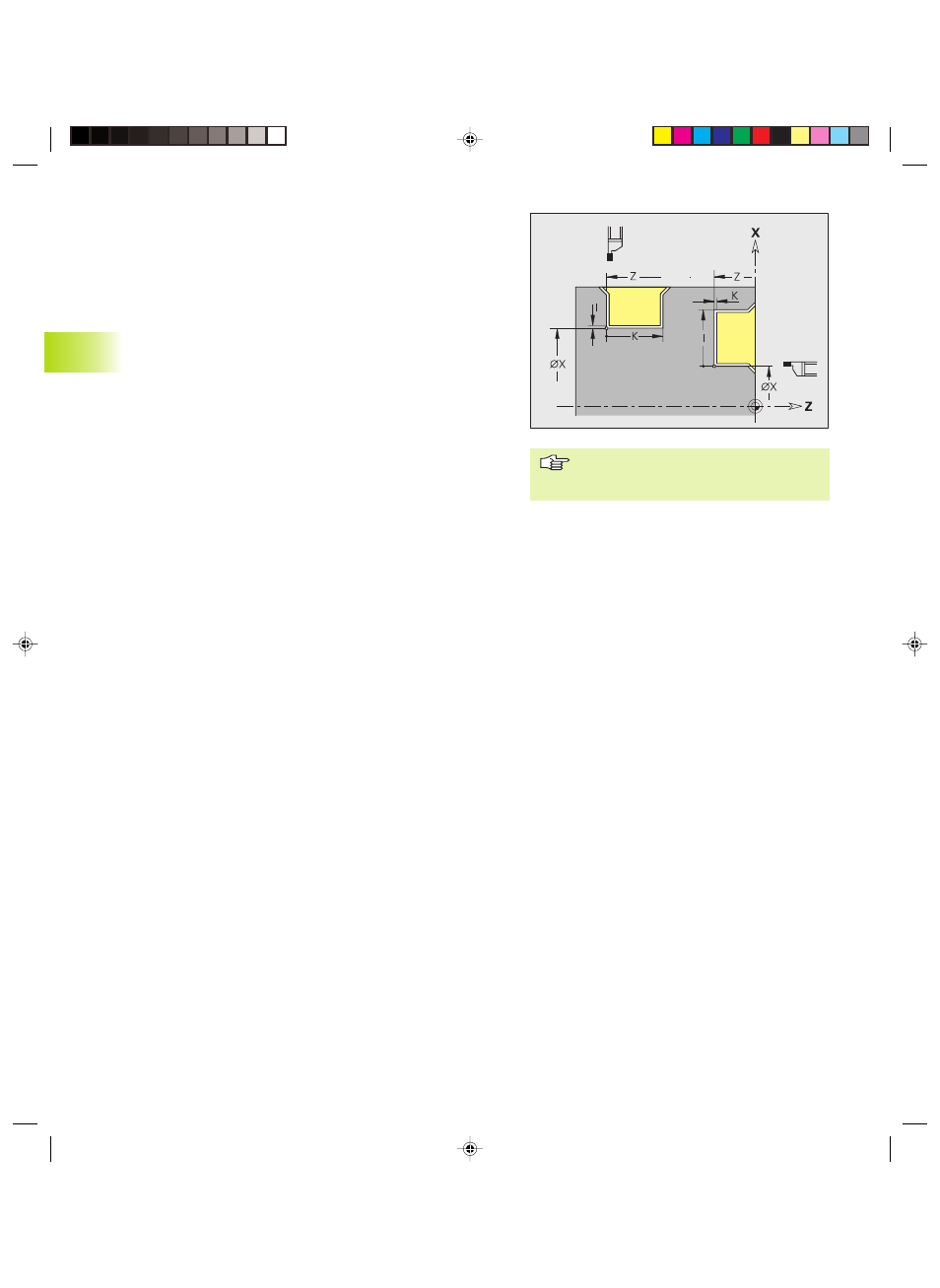

L'istruzione G86 esegue gole radiali e assiali semplici con smussi. Il
CNC PILOT determina una gola radiale/assiale o interna/esterna sulla
base della ”posizione utensile”.
”Sovrametallo K” programmato: prima pretroncatura, quindi
troncatura (finitura)
L'istruzione G86 esegue smussi sui lati della gola. È necessario
posizionare l'utensile davanti alla gola se non si desiderano gli smussi.
Calcolo della posizione di partenza XS (quota diametro):
XS = XK + 2 * (1,3 – b)
XK: diametro profilo
b: larghezza smusso
Esecuzione ciclo
1 Calcolo della configurazione di taglio – Offset massimo: SBF *
larghezza tagliente (SBF: vedi parametro di lavorazione 6)
2 Posizionamento parallelamente all'asse in Rapido a distanza di
sicurezza
3 Esecuzione gola - tenendo conto del sovrametallo di finitura
4 Senza sovrametallo di finitura: sosta del tempo ”E”
5 Ritorno e nuovo avanzamento
6 Ripetizione di 2...4 fino ad eseguire la gola
7 Con sovrametallo di finitura: finitura della gola
8 Ritorno parallelamente all'asse in Rapido al punto di partenza
Parametri
X, Z: Vertice sul fondo (X come quota diametro)
Gola radiale:
I:
Sovrametallo
■ I>0: sovrametallo (pretroncatura e finitura)
■ I=0: senza finitura
K: Larghezza gola – Nessuna immissione: viene eseguita una
corsa di troncatura (larghezza gola = larghezza utensile)
Gola assiale:
I:
Larghezza gola – Nessuna immissione: viene eseguita una
corsa di troncatura (larghezza gola = larghezza utensile).
K: Sovrametallo
■ K>0: sovrametallo (pretroncatura e finitura)
■ K=0: senza finitura
E Tempo di sosta (tempo per rottura trucioli) – default: durata di un
giro
■ Con sovrametallo di finitura: solo per finitura
■ Senza sovrametallo di finitura: a ogni passata
■ Compensazione raggio tagliente:
viene eseguita
■ Sovrametalli: non vengono calcolati
