6 TURN PLUS 230

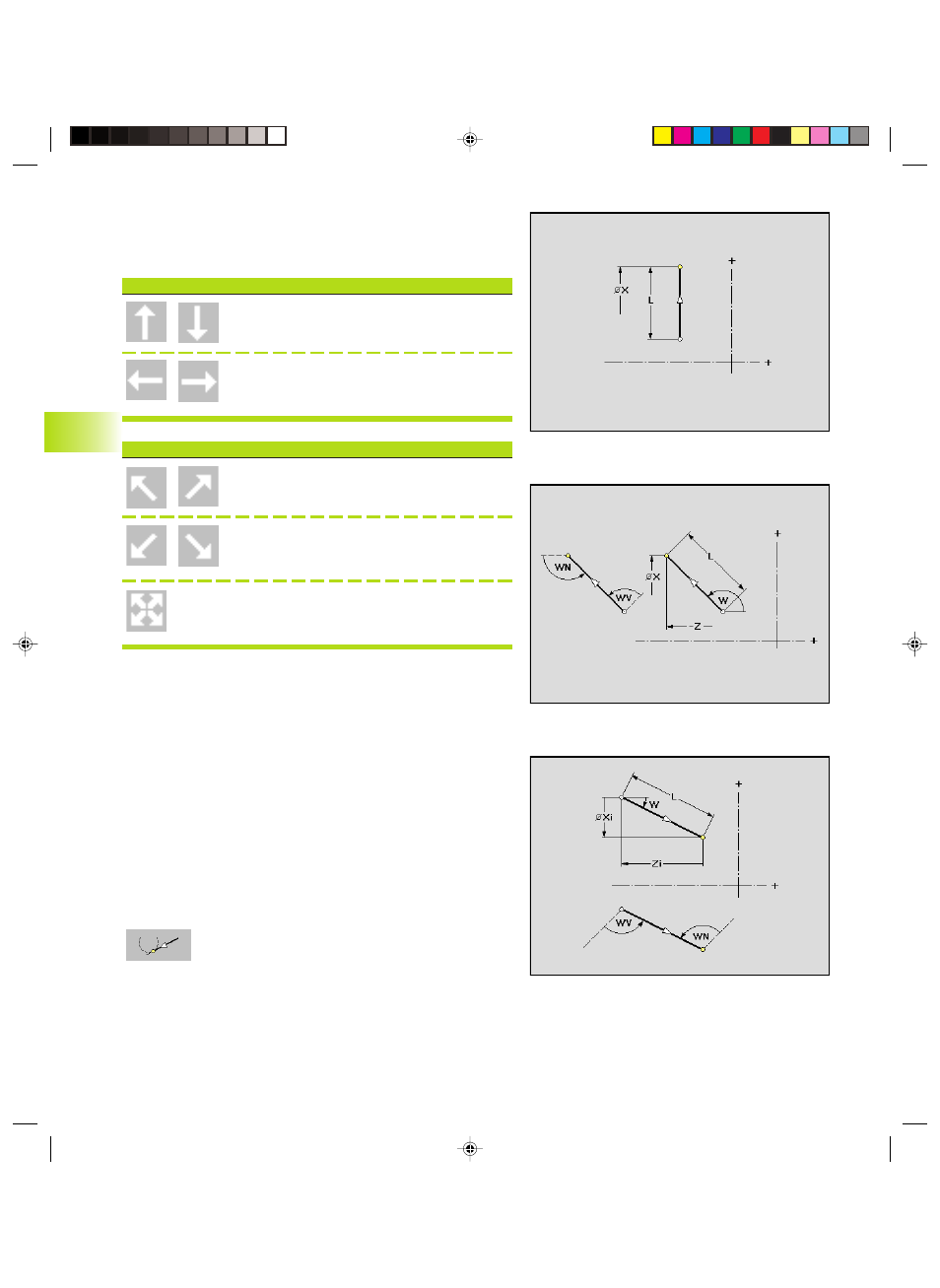

Percorsi
Selezionare la direzione del percorso sulla base dell'icona menu e
quotare il percorso.
Percorso verticale o orizzontale
Selezionare la direzione del percorso
Percorso inclinato
Selezionare la direzione del percorso
Selezionare ”Percorso in qualsiasi direzione”
Definire il punto finale del percorso e il passaggio al successivo
elemento del profilo.
Parametri
X, Z:
Punto finale in coordinate cartesiane
Xi, Zi: Distanza da punto iniziale a punto finale
P,
α
: Punto finale in coordinate polari (riferimento angolo
α
: asse Z
positivo)
W: Angolo del percorso (riferimento: vedi grafica ausiliaria)
WV: Angolo rispetto a elemento precedente
WN: Angolo rispetto a elemento successivo
WV, WN:
■ l'angolo va dall'elemento precedente/successivo al nuovo
elemento in senso antiorario
■ arco come elemento procedente/successivo: angolo
rispetto a tangente
L: Lunghezza del percorso
tangenziale/non tangenziale: definizione passaggio al
successivo elemento del profilo
6.5 Pr
ofilo par
te
finita
