8.1.3 Parametri utensile
Parametri Utensili per tornire
Parametri finestra di dialogo 1 G S TP
ID: numero di identificazione utensile • • •
Quota X, Z (xe, ze): quote di riferimento • – –
A. incl. (ew): angolo di inclinazione • • •
A. ins. (sw): angolo dell'inserto • • •
Raggio (rs): raggio del tagliente • • •
NBR: direzione di lavorazione accessoria • – •
La.tagl (sb) – Utensile per filettare:
larghezza del tagliente – distanza bordo tagliente a
punta tagliente
• • –
La.tagl (sb): larghezza del tagliente • • •
Lu.tagl (sl): lunghezza del tagliente • • •
Lu.tagl (sl) – Utensile per zigrinare: diametro rullo – • –
La.tagl (sb) – Utensile per zigrinare: larghezza rullo – • –
NBR: direzione di lavorazione accessoria • – •
Corr. X, Z (DX, DZ): valori di correzione
(max. +/– 10 mm)
• – –
Sen. rot: senso di rotazione mandrino • – •
L.utile (nl): lunghezza utilizzabile per utensili
interni
– – •
Prof. en (et): profondità di entrata massima • • •
Corr. T (DS): valore di correzione speciale per il
3° lato del tagliente (max. +/– 10 mm) –
vedi anche G148 e G150/G151
• – –
Utensile per filettare:
■ tenere presente che per i tipi 141, 143 la ”Quota ze” e
per i tipi 142, 144 la ”Quota xe” si misura dallo spigolo del
tagliente.
■ Il CNC PILOT determina sulla base del parametro ”Senso
di rotazione” se si impiega un ”utensile inverso” o
l'”utensile standard”.

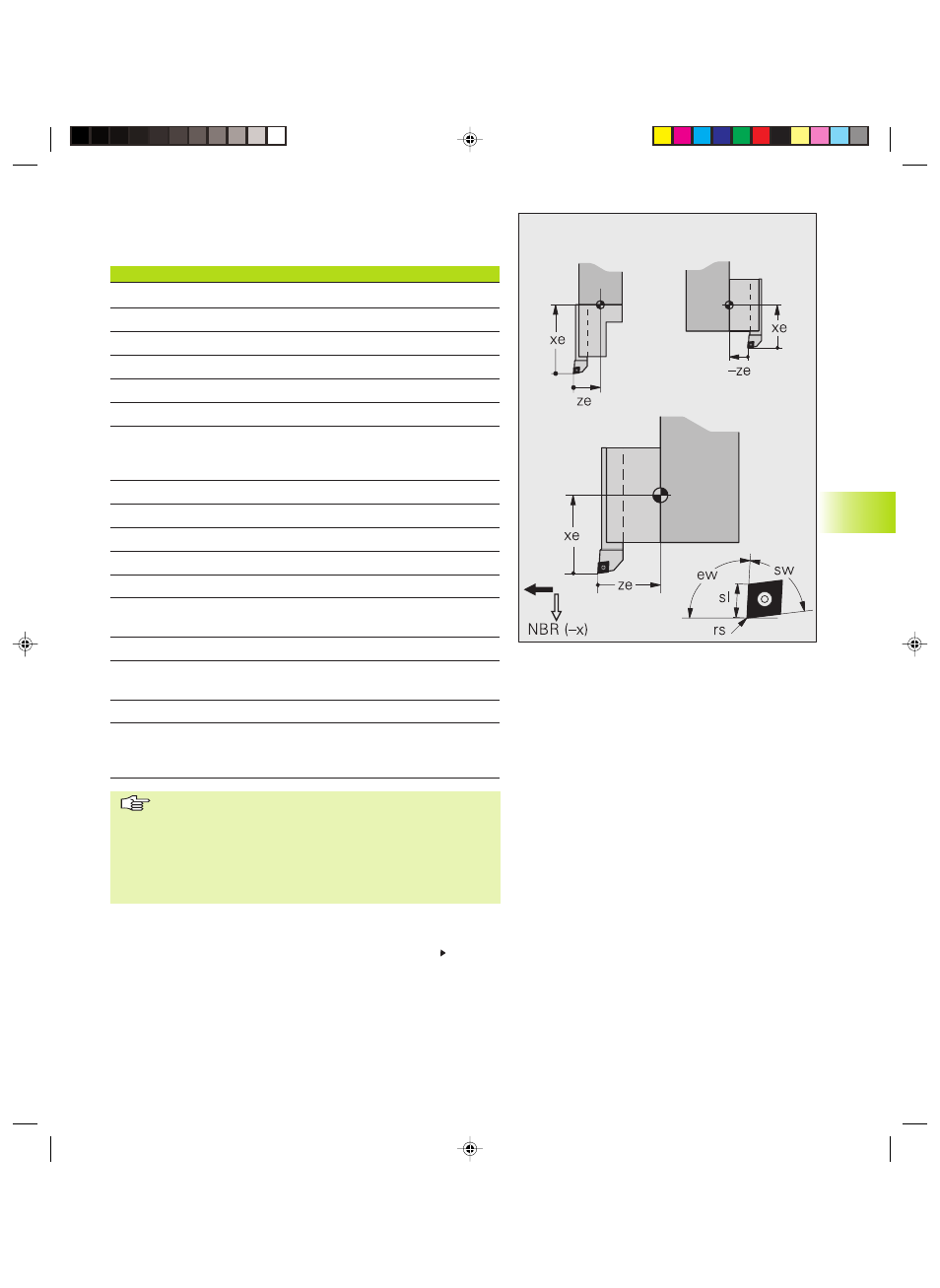

Esempio Tipo UT 111
