6.3.5 Immissione dei profili con asse C
Le forme standard si definiscono di norma con
matrici, di norma matrici o fori con disposizione
lineare o circolare in sagome. I profili complessi si
descrivono con gli elementi base Percorso e Arco.
Sagome
■ sagome di fori lineari (sagome di foratura)
■ sagome di fori circolari (sagome di foratura)
■ sagome di matrici lineari (profili di tornitura)
■ sagome di fori circolari (profili di tornitura)
■ foro singolo
Matrici
■ cerchio (cerchio completo)
■ rettangolo
■ poligono
■ scanalatura lineare
■ scanalatura circolare
Sagome e matrici si posizionano su
■ superficie frontale (lavorazione con asse C)
■ superficie cilindrica (lavorazione con asse C)
■ lato posteriore (lavorazione con asse C)
Impostazione/selezione piano di riferimento
Il piano di riferimento (la finestra selezionata) è
evidenziata dal bordo colorato. TURN PLUS riferisce
tutte le attività a questa finestra.
Attivazione di un altro piano di riferimento (finestra):
1. Impostazione configurazione finestra
Selezionare ”Configurazione – Modifica – Viste”
(menu principale)
Selezionare la finestra (finestra di dialogo
”Configurazione finestra”)
Ritorno al ”Menu principale””
Selezionare ”Pezzo - Parte finita”
Selezionare la finestra: ”Pagina avanti/Pagina
indietro”
2. Selezione finestra (piano di riferimento)
Selezionare la finestra ”Profilo tornito”

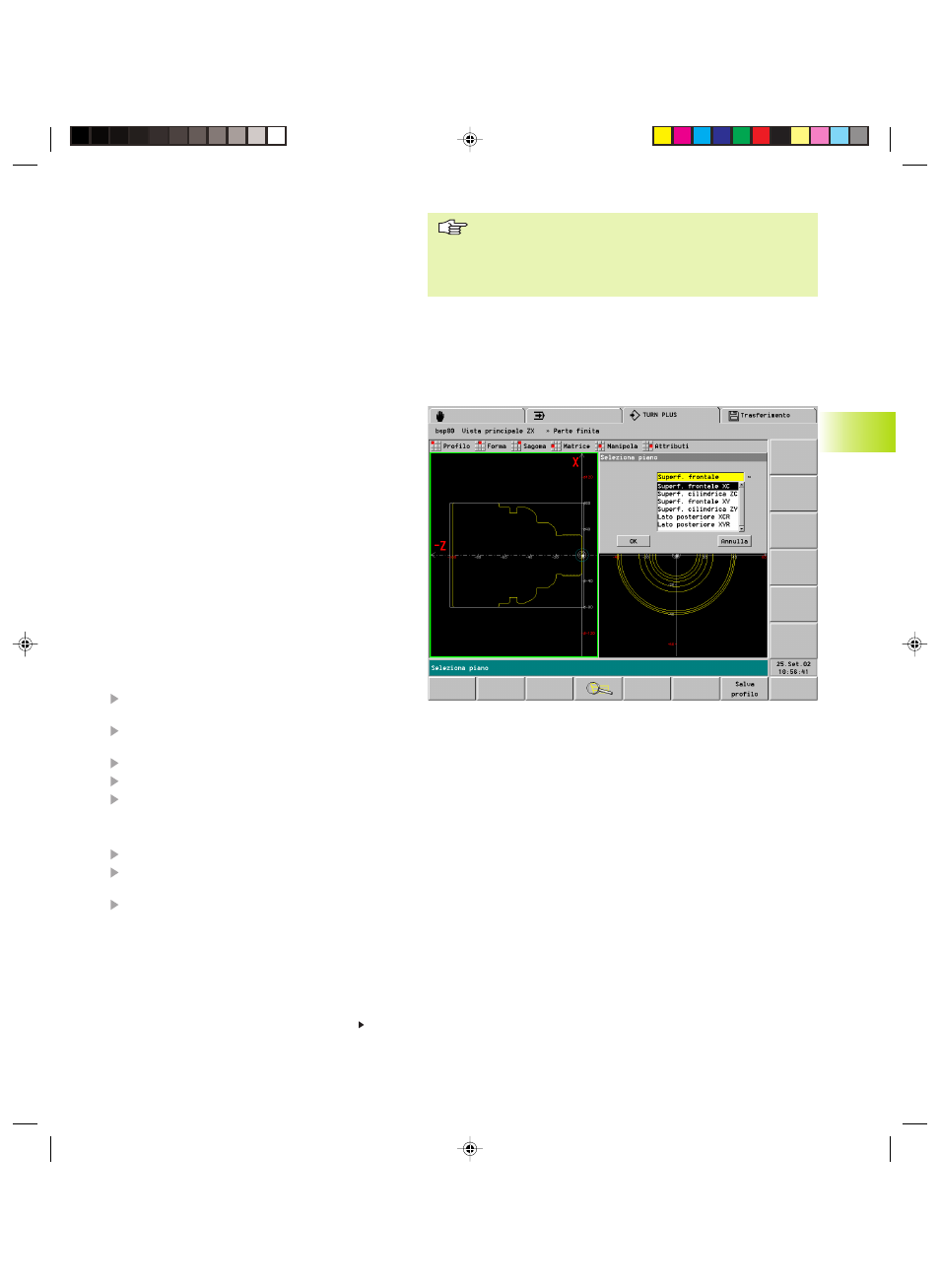

Selezionare sagoma/matrice (sottomenu ”Sagome/
matrici”)
TURN PLUS apre la finestra di dialogo ”Selezione
piano di immissione”; selezionare il piano di
riferimento
Selezione di diverse finestre: ”Pagina avanti/Pagina
indietro”
Vedi anche
■ ” 6.6.1 Profili del lato frontale e posteriore”
■ ” 6.6.2 Profili della superficie cilindrica”
Continua
■ Descrivere completamente il profilo di tornitura prima di
definire profili per la lavorazione con asse C/Y.
■ Selezionare il piano di riferimento (superficie frontale,
superficie cilindrica ecc.), prima di definire profili per l'asse
C/Y.
