HEIDENHAIN CNC PILOT 4290 137
Scarico G85
L'istruzione G85 esegue scarichi a norma DIN 509 E, DIN 509 F e DIN
76 (Scarico filettato). IL CNC PILOT definisce il tipo di scarico sulla
base di ”K”. Parametri scarico: vedi tabella.
Il cilindro sporgente viene lavorato se l'utensile viene posizionato sul
diametro del cilindro X ”davanti” al cilindro.
Gli arrotondamenti dello scarico filettato vengono eseguiti con il raggio
0,6 * I.
Parametri
X, Z: Punto di arrivo (X come quota diametro)
I: Profondità/Sovrametallo finitura (quota raggio)
■ DIN 509 E, F: sovrametallo finitura – default: 0
■ DIN 76: profondità scarico
K: Larghezza scarico e tipo scarico
■ K nessuna immissione: DIN 509 E
■ K=0: DIN 509 F
■ K>0: lunghezza scarico per DIN 76
E: Avanzamento ridotto (per la realizzazione dello scarico) -
Nessuna immissione: avanzamento attivo
■ Compensazione raggio tagliente: non viene eseguita
■ Sovrametalli: non vengono calcolati
Scarico a norma DIN 509 E
Diametro I K R
† 18 0,25 2 0,6
> 18 – 80 0,35 2,5 0,6
> 80 0,45 4 1
Scarico a norma DIN 509 F
Diametro I K R P
† 18 0,25 2 0,6 0,1
> 18 – 80 0,35 2,5 0,6 0,2
> 80 0,45 4 1 0,3
Angolo scarico per Scarico DIN 509 E e F: 15°
Angolo trasversale per Scarico DIN 509 F: 8°
I = profondità scarico
K = larghezza scarico
R = raggio scarico
P = profondità trasversale

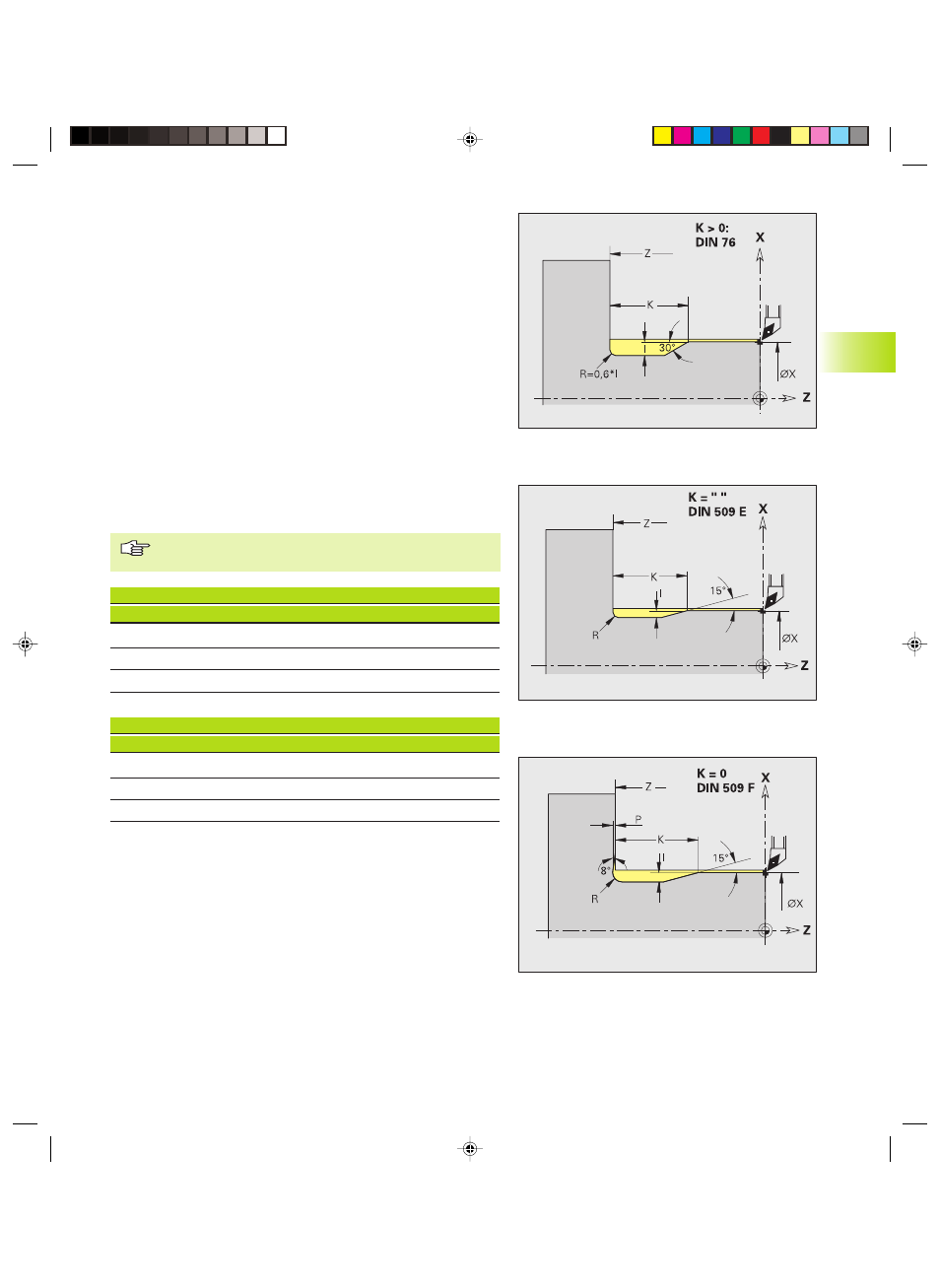

Scarico DIN 76 (scarico filettato)
Scarico DIN 509 E
Scarico DIN 509 F
