HEIDENHAIN CNC PILOT 4290
365
7.5 P
a
rametr
i di la
v
o
razione
Finitura – Elaborazione lavorazione
■

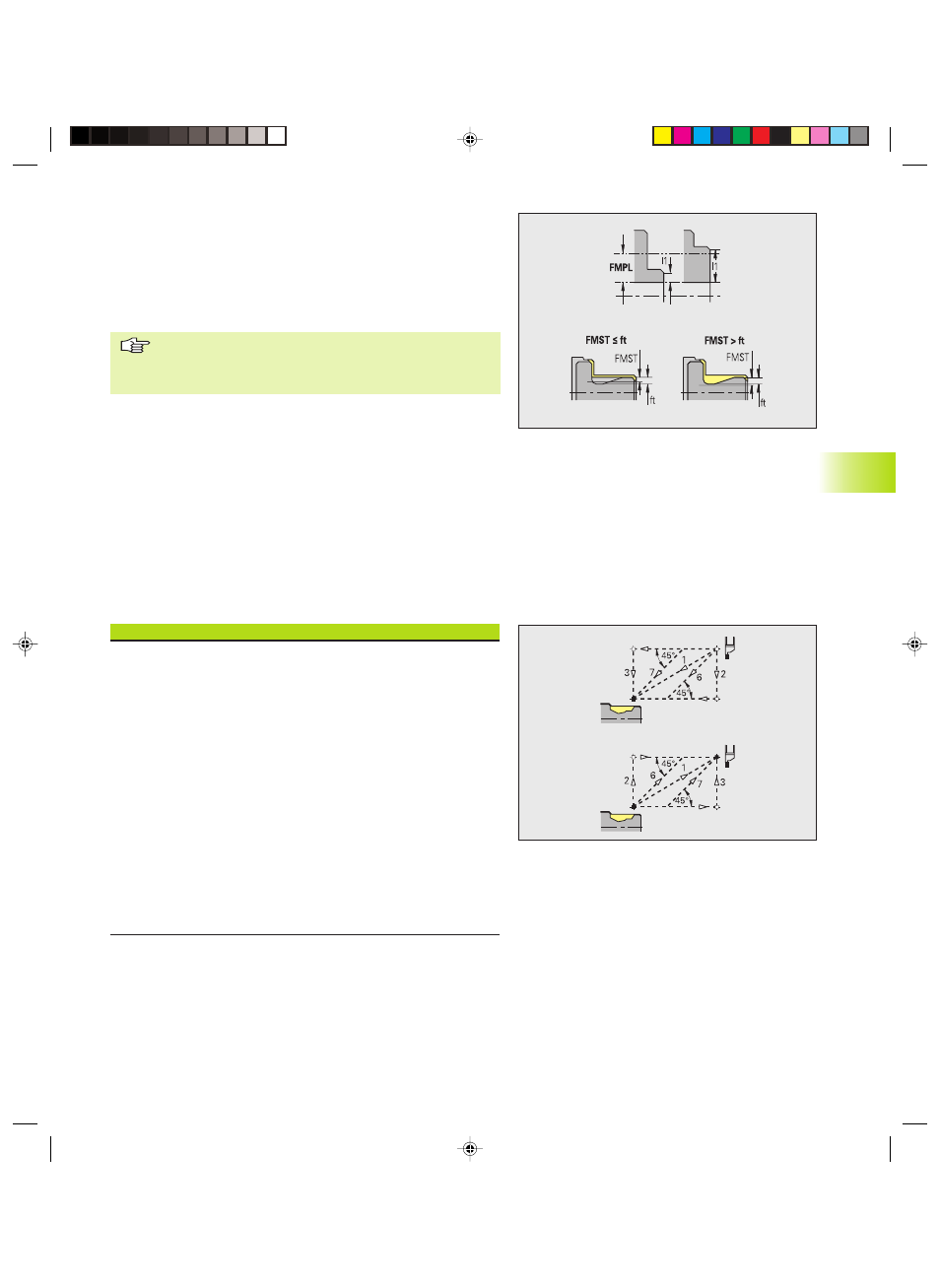

Lunghezza radiale minima [FMPL] – TURN PLUS analizza
l'elemento anteriore del profilo esterno da rifinire. Vale quanto segue:
■
Parte finita con profilo interno:
■
FMPL >= l1: senza passata radiale extra
■
FMPL < l1: con passata radiale extra
■
Parte finita senza profilo interno: sempre con passata radiale
extra
■
La passata radiale extra viene eseguita dall'esterno
verso l'interno.
■
Lo ”Scostamento angolo radiale PWA” non interagisce
sull'analisi degli elementi radiali.
■
Profondità massima passata di finitura [FMST] : definisce la
profondità di entrata ammessa per scarichi non lavorati. Il ciclo di
finitura (G890) definisce sulla base di tali parametri se gli scarichi
(Forma E, F, G) vengono lavorati nel ciclo di finitura del profilo. Vale
quanto segue:
■
FMST > ft: con lavorazione scarico (ft: profondità scarico)
■
FMST <= ft: senza lavorazione scarico
■
Numero di giri per smusso o arrotondamento [FMUR]:
l'avanzamento viene ridotto fino ad eseguire almeno i giri FMUR
(elaborazione: ciclo di finitura G890).
6 – Esecuzione gola e troncatura profilo
Esecuzione gola - Avvicinamento e allontanamento
■
Avvicinamento esecuzione gola esterna [ANESA]
■
Avvicinamento esecuzione gola interna [ANESI]
■
Allontanamento esecuzione gola esterna [ABESA]
■
Allontanamento esecuzione gola interna [ABESI]
Troncatura profilo – Avvicinamento e allontanamento
■
Avvicinamento troncatura profilo esterna [ANKSA]
■
Avvicinamento troncatura profilo interna [ANKSI]
■
Allontanamento troncatura profilo esterna [ABKSA]
■
Allontanamento troncatura profilo interna [ABKSI]
Tipo di avvicinamento/allontanamento:
■
1: in direzione X e Z contemporaneamente
■
2: prima in direzione X poi Z
■
3: prima in direzione Z poi X
■
6: trascinamento in direzione X prima di Z
■
7: trascinamento in direzione Z prima di X
I movimenti di avvicinamento e allontanamento vengono eseguiti in
rapido (G0).
