HEIDENHAIN CNC PILOT 4290
105

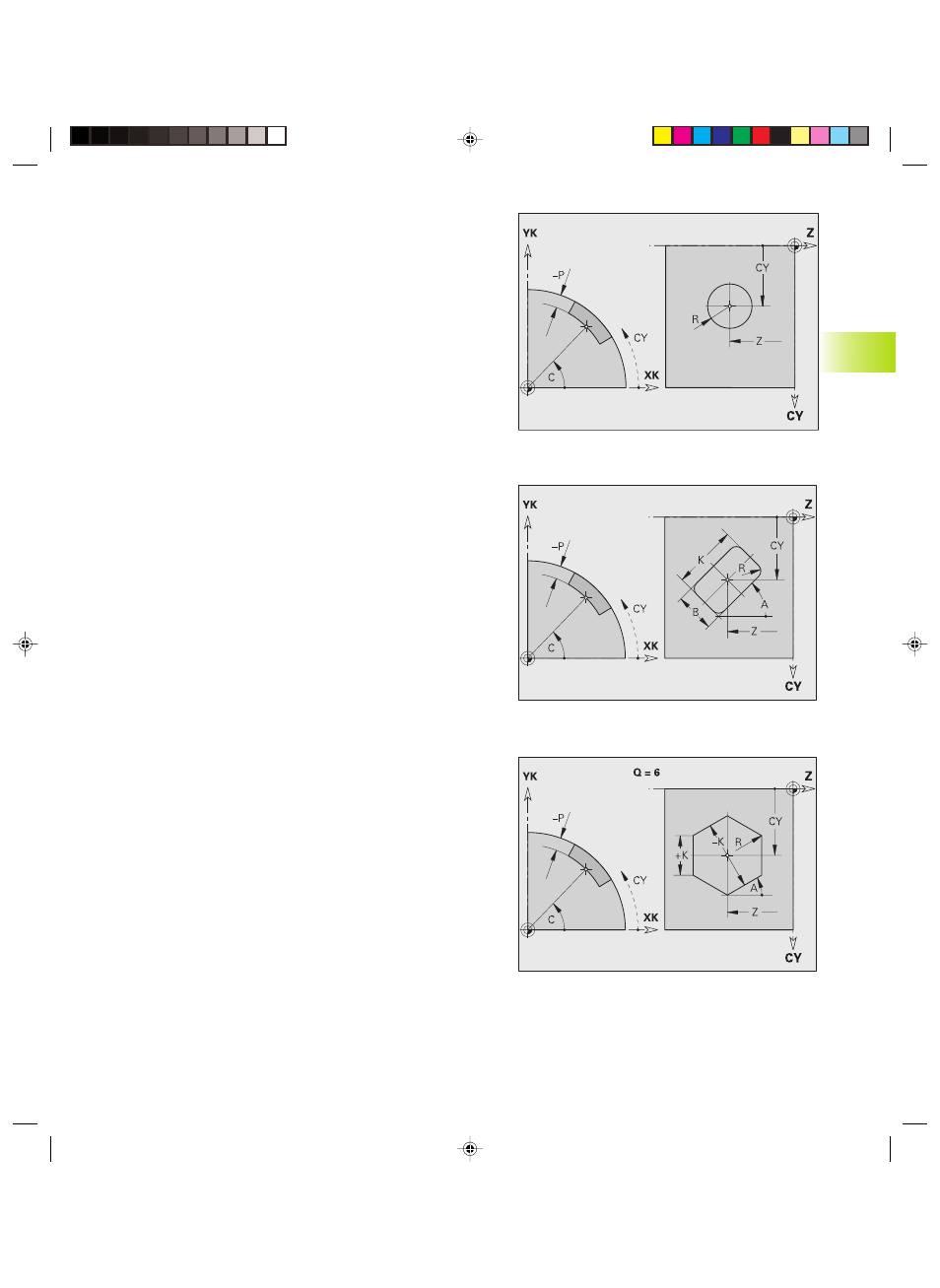

Cerchio superficie cilindrica G314-Geo
Parametri
Z:
Centro cerchio
C:
Centro cerchio (angolo)
CY:
Angolo come ”quota percorso” (riferimento: sviluppo superficie
cilindrica con ”Diametro di riferimento”)
R:
Raggio
P:
Profondità tasca – Nessuna immissione: ”P” da G308
Rettangolo superficie cilindrica G315-Geo
Parametri
Z:
Centro
C:
Centro (angolo)
CY:
Angolo come ”quota percorso” (riferimento: sviluppo superficie
cilindrica con ”Diametro di riferimento”)
A:
Angolo asse longitudinale (riferimento: asse Z) – default: 0°
K:
Lunghezza
B:
Larghezza
R:
Smusso/Arrotondamento – default: 0
■
R>0: raggio raccordo
■
R<0: larghezza smusso
P:
Profondità tasca – Nessuna immissione: ”P” da G308
Poligono regolare superficie cilindrica G317-Geo
Parametri
Z:
Centro
C:
Centro (angolo)
CY:
Angolo come ”quota percorso” (riferimento: sviluppo superficie
cilindrica con ”Diametro di riferimento”)
Q:
Numero lati (Q>2)
A:
Angolo rispetto ad un lato del poligono (riferimento: asse Z) –
default: 0°
K:
Lunghezza lato
■
K>0: lunghezza lato
■
K<0: diametro interno
R:
Smusso/Arrotondamento – default: 0
■
R>0: raggio raccordo
■
R<0: larghezza smusso
P:
Profondità tasca – Nessuna immissione: ”P” da G308
