8 Attrezzature 380
8.1 D
ata base ut
ensili

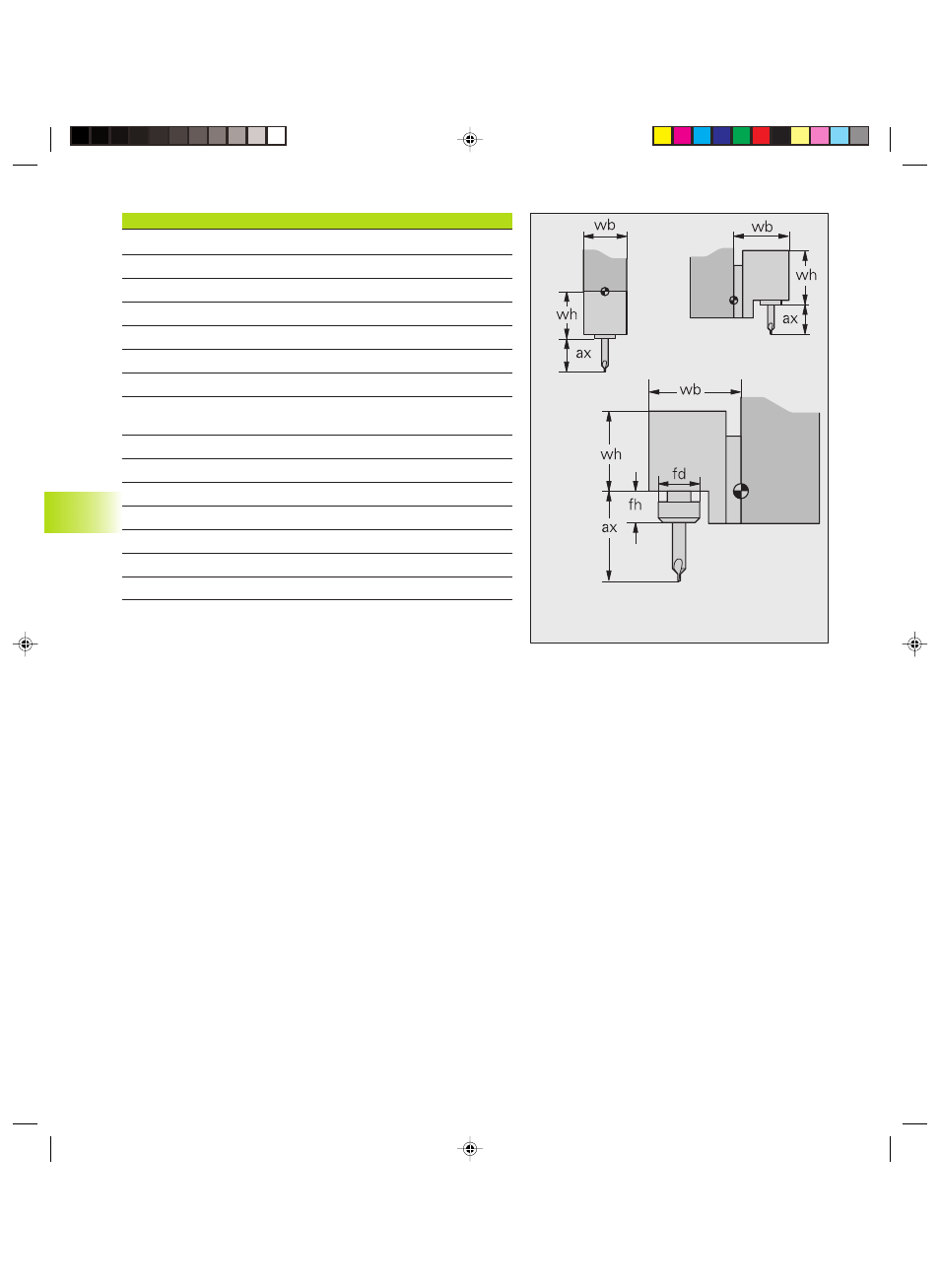

Esempio Tipo UT 311
Parametri finestra di dialogo 2 G S TP
PU. DIN: tipo di portautensili – • –
Alt. PU (wh): altezza del portautensili – • –
Larg. PU (wb): larghezza del portautensili – • –
ø autoc (fd): diametro del mandrino autocentrante – *1 –
Alt aut (fh): altezza del mandrino autocentrante – *1 –
L. sporg (ax): lunghezza della sporgenza – • –
Passo (hb): passo del filetto • – •
Q. accopp. (qualità di accoppiamento):
vedi Lista parole fisse *2
– – •
Disponib.: disponibilità fisica • – •
N. immagine – • –
Tagliente – – •
Corr. CSP: fattore di correzione velocità di taglio – – •
Corr. FDR: fattore di correzione avanzamento – – •
Corr. Deep: fattore di correzione profondità di taglio – – •
TipoAttacco • – •
Lista parole fisse ”Qualità di accoppiamento”:
■ H6
■ H7
■ H8
■ H9
■ H10
■ H11
■ H12
■ H13
*1 – Quote autocentrante
■ Supporto F, K: ”fd, fh” consentono la quotatura del supporto
■ Altri supporti: con fd=0, fh=0 non viene rappresentato alcun
autocentrante
*2: La selezione utensile automatica di TURN PLUS verifica se la
”qualità di accoppiamento” è definita/non è definita”: non viene
eseguita alcuna elaborazione dettagliata.
G: dati base
S: rappresentazione utensile (Simulazione)
TP: TURN PLUS
Vedi anche:
■ ” 8.1.4 Utensili multipli, monitoraggio durata” (parametri della terza
finestra di dialogo)
■ ” 8.1.5 Note sui dati utensile”
■ ” 8.1.6 Portautensili, posizione di attacco”
