HEIDENHAIN CNC PILOT 4290
247

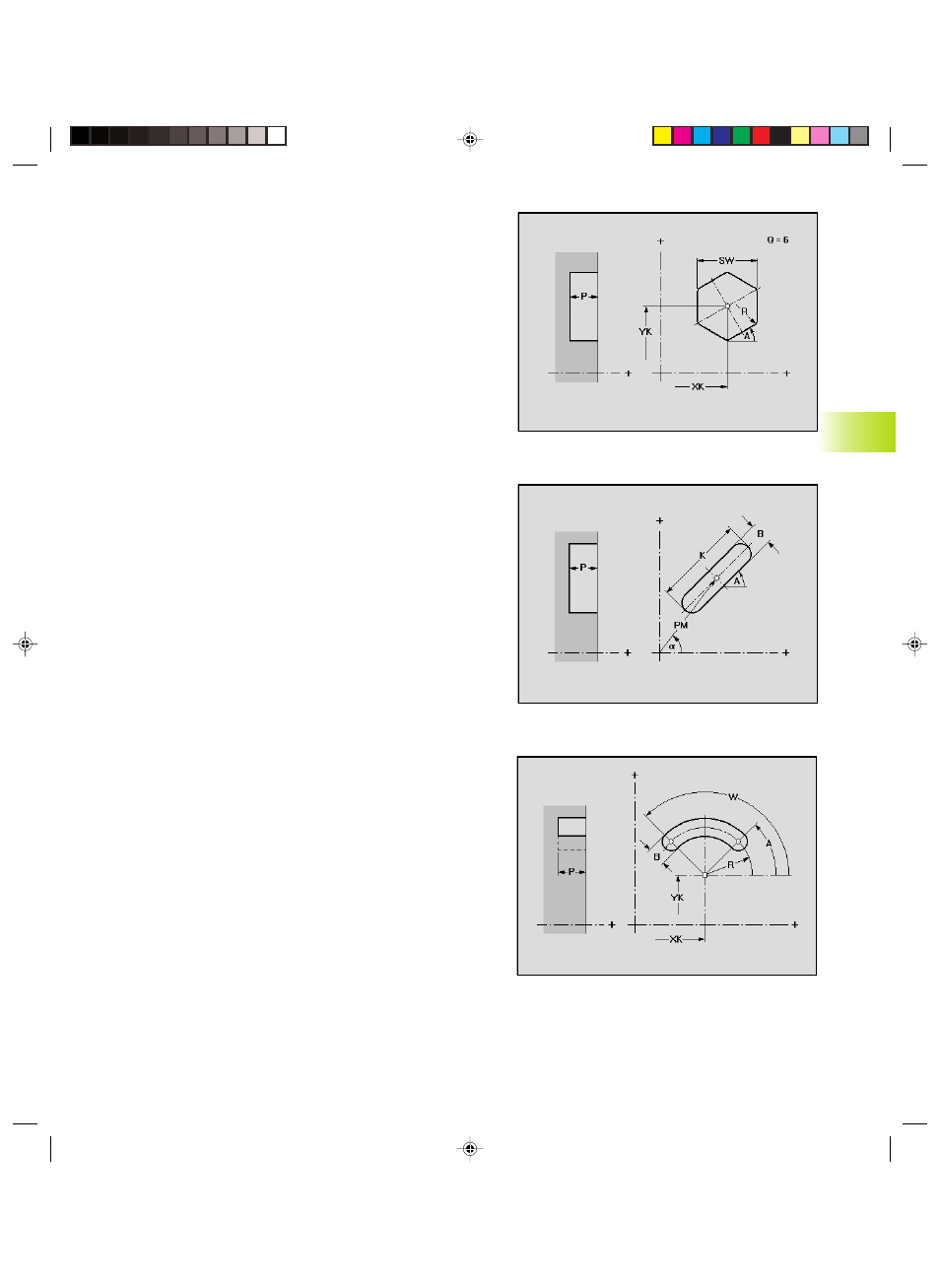

Scanalatura circolare
Parametri
XK, YK: Centro curvatura in coordinate cartesiane
α
, PM: Centro curva in coordinate polari (riferimento angolo
α
: asse
XK positivo)
A:
Angolo di partenza (punto iniziale) scanalatura (riferimento:
asse XK)
W:
Angolo finale (punto finale) scanalatura (riferimento: asse XK)
R:
Raggio curva (riferimento: traiettoria centro scanalatura)
B:
Larghezza scanalatura
P:
Profondità matrice
Scanalatura lineare
Parametri
XK, YK: Centro in coordinate cartesiane
α
, PM: Centro in coordinate polari (riferimento angolo
α
: asse XK
positivo)
A:
Angolo asse longitudinale scanalatura (riferimento: asse XK)
K:
Lunghezza scanalatura
B:
Larghezza scanalatura
P:
Profondità matrice
Poligono
Parametri
XK, YK: Centro in coordinate cartesiane
α
, PM: Centro in coordinate polari (riferimento angolo
α
: asse XK
positivo)
A:
Angolo rispetto ad un lato del poligono (riferimento: asse XK)
Q:
Numero spigoli (Q>=3)
K:
Lunghezza lato
SW:
Apertura (diametro cerchio interno)
R:
Smusso/Arrotondamento
■
Larghezza smusso
■
Raggio raccordo
P:
Profondità matrice
6.6 Pr
ofili con asse C
