HEIDENHAIN CNC PILOT 4290 397
Punta

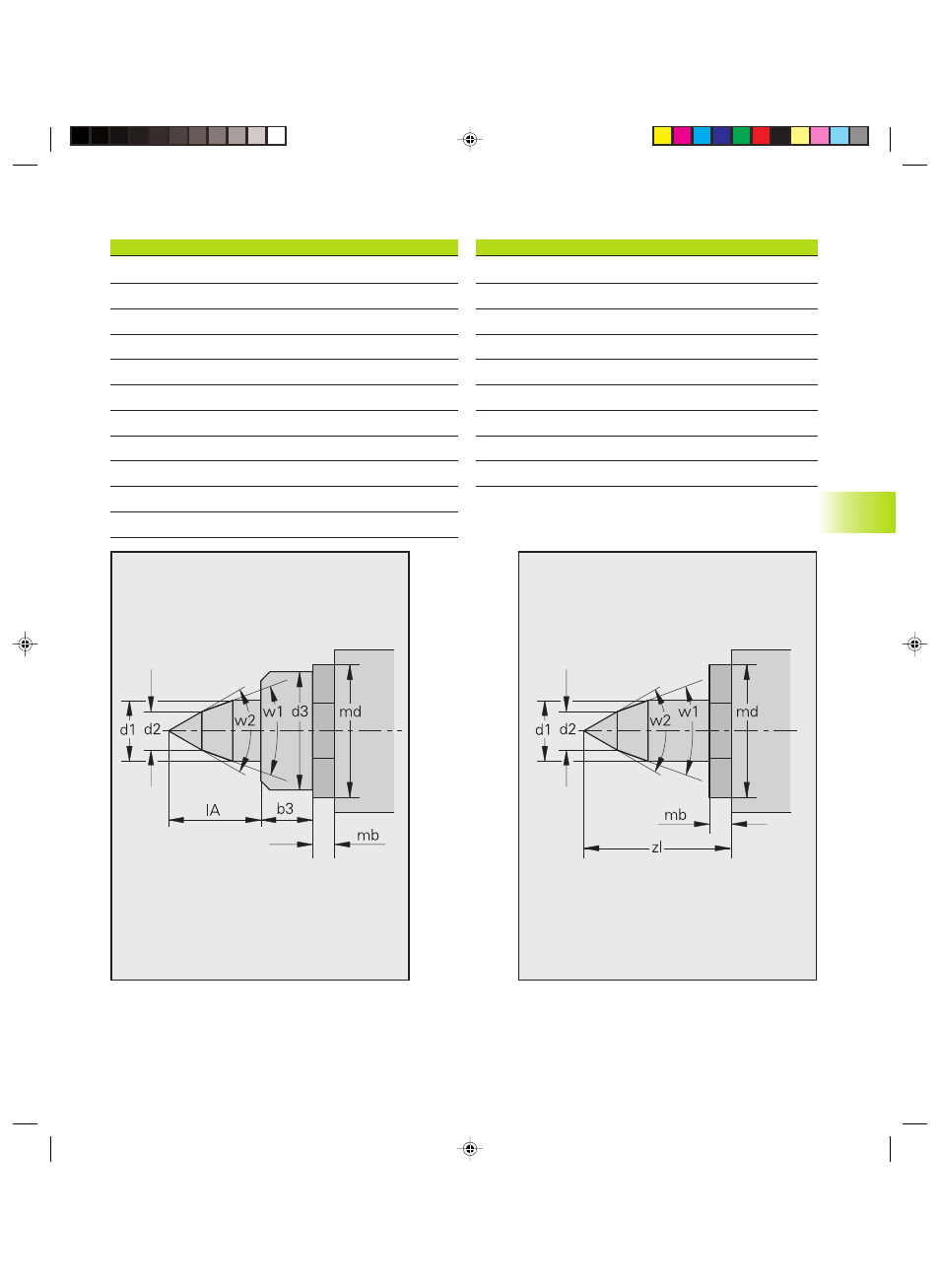

Parametri Punta (tipo 26x)
Id: numero di identificazione dell'elemento di serraggio
Disponib.: disponibilità fisica (lista parole fisse)
w1: angolo al vertice 1
w2: angolo al vertice 2
d1: diametro 1
d2: diametro 2
IA: lunghezza della parte conica
d3: diametro del manicotto punta
b3: larghezza del manicotto punta
md: diametro della circonferenza della ghiera di separazione
mb: larghezza della ghiera di separazione
Punta (tipo 26x)
Punta di centraggio
Parametri Punta di centraggio (tipo 27x)
Id: numero di identificazione dell'elemento di serraggio
Disponib: disponibilità fisica (lista parole fisse)
w1: angolo al vertice 1
w2: angolo al vertice 2
d1: diametro 1
d2: diametro 2
zl: lunghezza della punta di centraggio
md: diametro della circonferenza della ghiera di separazione
mb: larghezza della ghiera di separazione
Punta di centraggio (tipo 27x)
