HEIDENHAIN CNC PILOT 4290 251

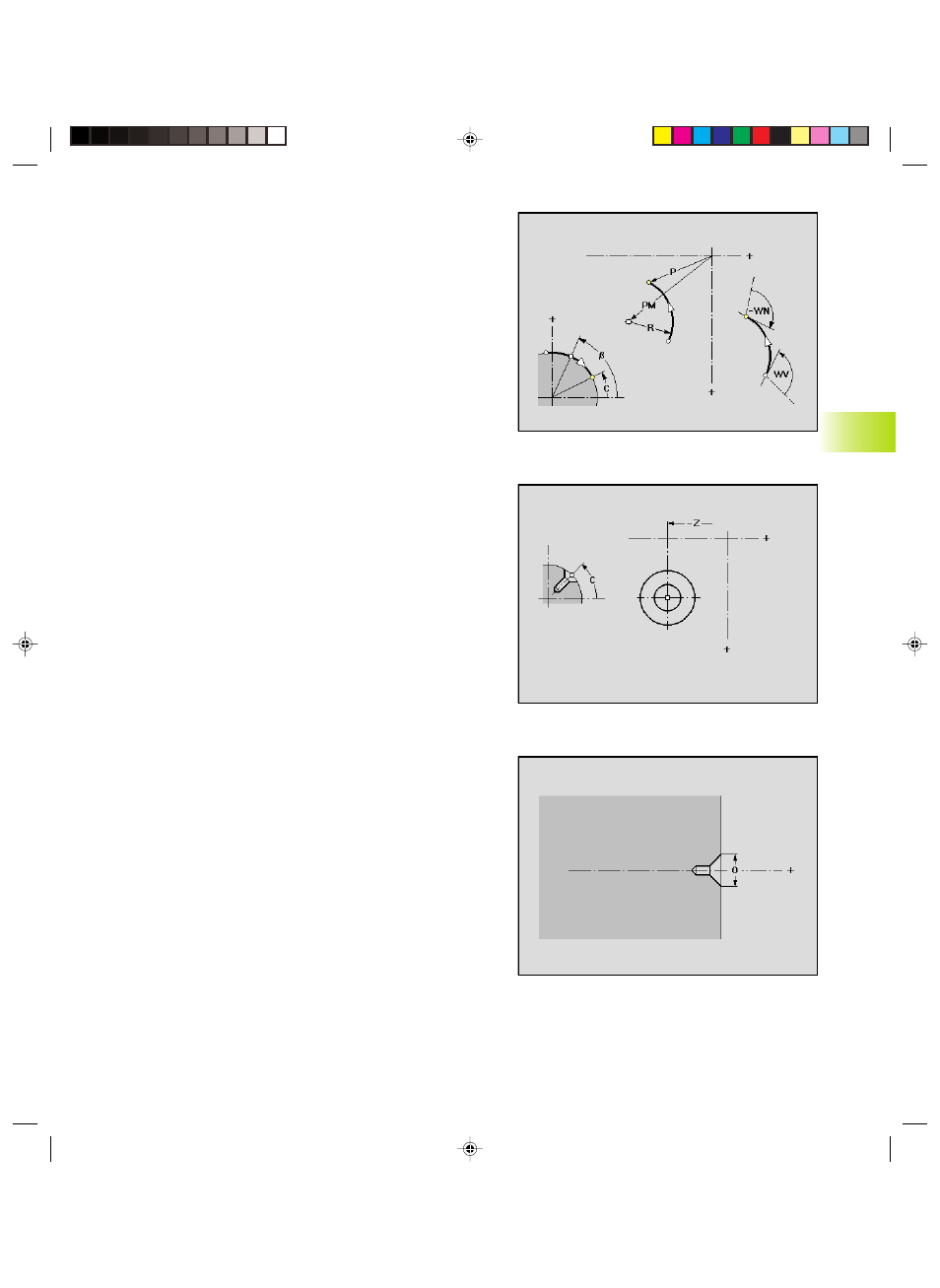

Foro singolo
Parametri ”Punto di riferimento”
Z:
Centro foro
CY: Centro foro – Angolo come ”quota percorso”
C: Centro foro – Angolo
Il ”Foro” può contenere i seguenti elementi:
■ Centratura
■ Foratura con punta cava
■ Allargatura
■ Filettatura
6.6 Pr
ofili con asse C
Parametri ”Angolo”
WA:
Angolo tra asse Z positivo e tangente nel punto di partenza
dell'arco
WE: Angolo tra asse Z positivo e tangente nel punto finale
dell'arco
WV: Angolo tra elemento precedente e tangente nel punto di
partenza dell'arco
WN: Angolo tra tangente nel punto finale dell'arco ed elemento
successivo
WV, WN:
■ l'angolo va dall'elemento precedente/successivo al nuovo
elemento in senso antiorario
■ arco come elemento procedente/successivo: angolo
rispetto a tangente
Parametri centratura
O:
Diametro di centratura
