HEIDENHAIN CNC PILOT 4290
357
7.5 P
a
rametr
i di la
v
o
razione
Continua
7.5
Parametri di lavorazione
I parametri di lavorazione vengono utilizzati dalla
generazione piano di lavoro (TURN PLUS) e da diversi cicli
di lavorazione.
1 – Parametri globali parte finita (rugosità/valori limite)
Tutti gli elementi della parte finita vengono lavorati in conformità a
”ORA e ORW” (elaborazione: ciclo di finitura G890).
■
Tipo di rugosità [ORA] – Tipo di rugosità superficiale
■
0:
senza indicazione di rugosità
■
1 – Rt:
rugosità in [µm]
■
2 – Ra:
rugosità media in [µm]
■
3 – Rz:
rugosità determinata per media in [µm]
■
4 – Vr:
indicazione diretta avanzamento in [mm/giro]
■
Valori di rugosità [ORW]: valori di rugosità o avanzamento
■

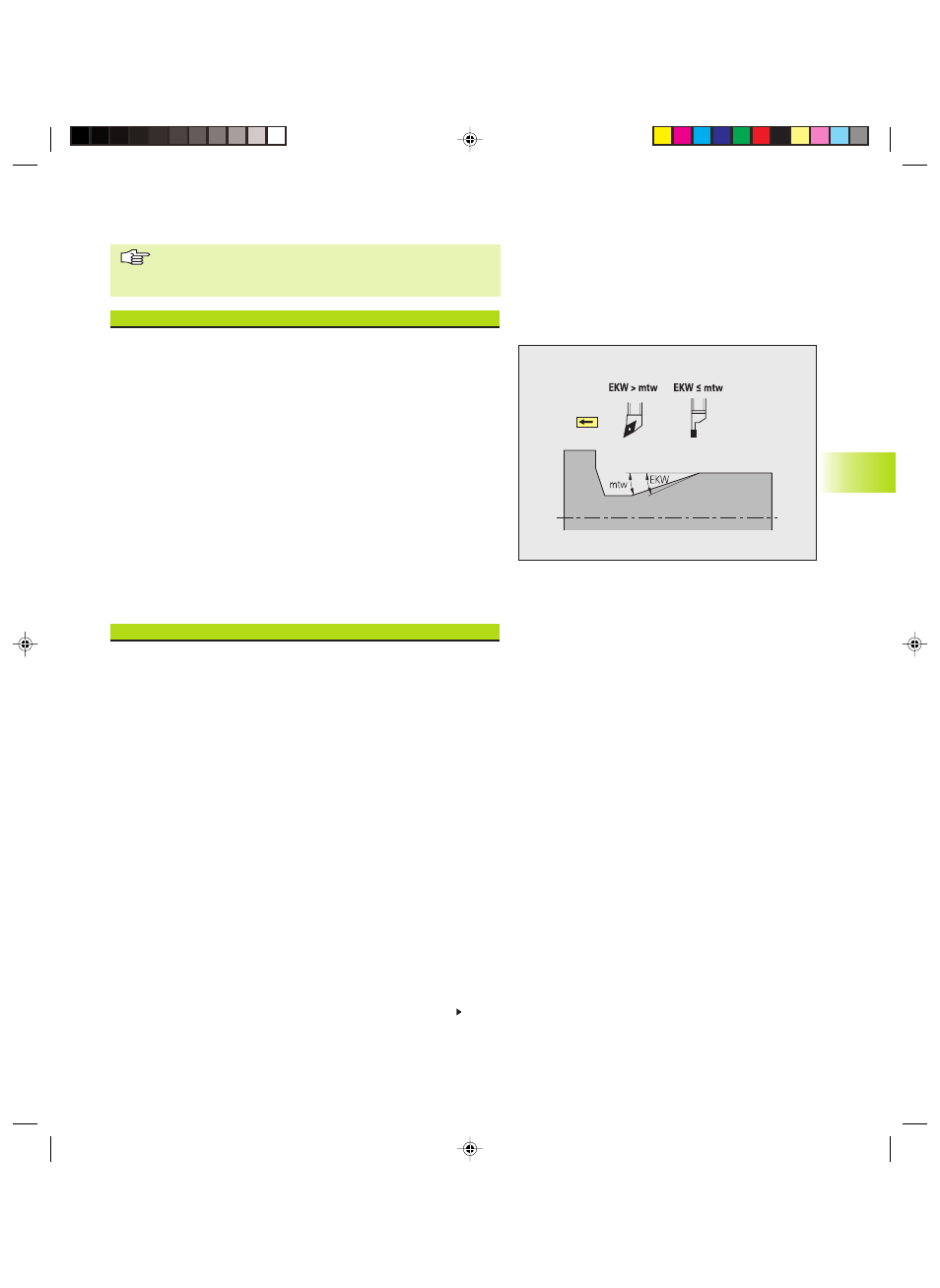

Angolo di copia in dentro ammesso [EKW]: angolo limite per
zone del profilo con entrata al fine di differenziare tra lavorazione di
tornitura e di troncatura.
■
EKW > mtw: tornitura automatica
■
EKW <= mtw: gola indefinita (nessun elemento sagomato)
(mtw = angolo profilo)
2 – Parametri globali tecnologia
Selezione utensile, cambio utensile, limitazione velocità
■
Utensile di .. [WD]: per la selezione utensile TURN PLUS
considera:
■
1: la configurazione torretta attuale
■
2: con priorità la configurazione torretta attuale ma anche il data
base utensili
■
3: il data base utensili
■
Torretta TURN PLUS [RNR]: premessa ”WD=1 o WD=2”. RNR
definisce la configurazione torretta a cui accedere:
■
0: configurazione torretta attuale di BA Macchina
■
1: configurazione torretta specifica per TURN PLUS (vedi ”
6.7.2
Predisposizione lista utensili”)
■
Tipo di traslazione a punto cambio utensile [WP]: definisce il tipo
di avvicinamento e la posizione del punto di cambio utensile. La
sequenza in cui vengono traslati gli assi si definisce in IAG ovvero
nei relativi parametri di lavorazione per AAG.
■
1: Avvicinamento posizione di cambio con percorsi in rapido (G0).
IAG – Definizione tipo di avvicinamento e posizione di cambio:
opzione menu ”Ciclo – Avvicinamento punto cambio utensile”
