HEIDENHAIN CNC PILOT 4290 231

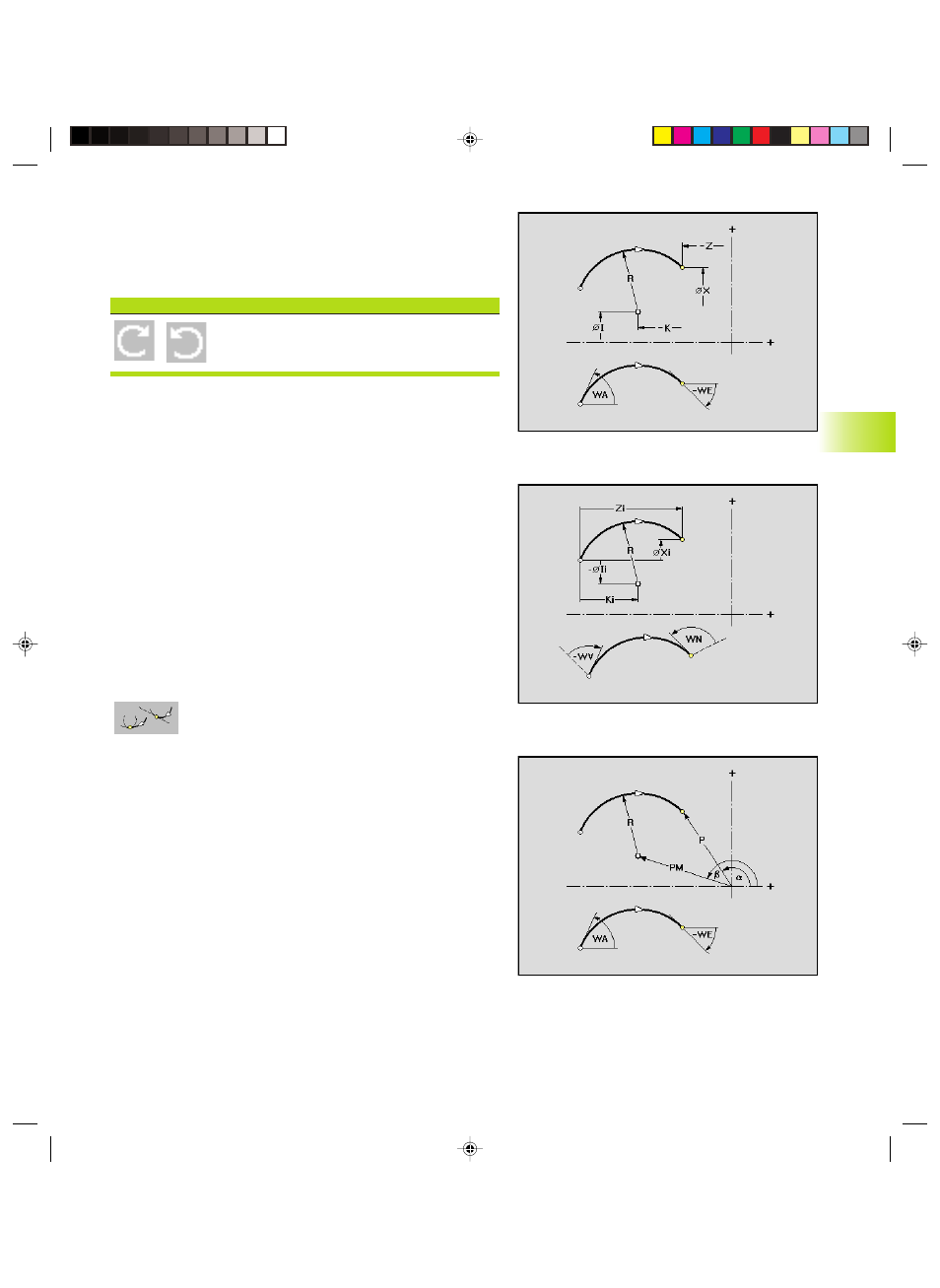

Arco
Selezionare il senso di rotazione dell'arco sulla base dell'icona menu e
quotare l'arco.
Il tipo di quotatura si definisce tramite softkey (vedi tabella).
Arco
Selezionare il senso di rotazione dell'arco
Parametri punto finale arco
X, Z:
Punto finale in coordinate cartesiane
Xi, Zi: Distanza da punto iniziale a punto finale
P,
α
: Punto finale in coordinate polari (riferimento angolo
α
: asse Z
positivo)
Pi, α i: Punto finale polare, incrementale (Pi: distanza lineare tra
punto iniziale e punto finale; riferimento
α
i: vedi figura)
Parametri centro arco
I, K:
Centro (XM come quota raggio)
Ii, Ki: Distanza da punto iniziale a centro
PM, β : Centro in coordinate polari (riferimento angolo β : asse Z
positivo)
PMi,
β
i: Centro polare, incrementale (PMi: distanza lineare tra punto
iniziale e centro; riferimento β i: angolo tra linea immaginaria
nel punto iniziale, parallelamente ad asse Z e linea punto
iniziale - centro)
Altri parametri
R:
Raggio dell'arco
tangenziale/non tangenziale: definizione passaggio al
successivo elemento del profilo
Parametri ”Angolo”
WA:
Angolo tra asse Z positivo e tangente nel punto di partenza
dell'arco
WE: Angolo tra asse Z positivo e tangente nel punto finale
dell'arco
WV: Angolo tra elemento precedente e tangente nel punto di
partenza dell'arco
WN: Angolo tra tangente nel punto finale dell'arco ed elemento
successivo
WV, WN:
■ l'angolo va dall'elemento precedente/successivo al nuovo
elemento in senso antiorario
■ arco come elemento procedente/successivo: angolo
rispetto a tangente
6.5 Pr
ofilo par
te
finita
