HEIDENHAIN CNC PILOT 4290 65
4.2 Not
e sulla pr
ogr
ammazione
4.2 Note sulla programmazione
4.2.1 Editing parallelo
Il CNC PILOT
■ elabora in parallelo fino a 8 programmi NC/sottoprogrammi NC
■ predispone fino a tre finestre di editing
Finestre di editing
Finestra doppia o triplice: impostazione in ”Config – Finestra – ...”
(menu principale).
Caricamento programma NC
Caricare il programma NC nella successiva finestra libera:
selezionare ”Prog – Carica – Prog.princip./Sottoprogram.”
Caricare il programma NC nella finestra selezionata:
selezionare e attivare la finestra di editing libera
selezionare ”Prog – Carica – Prog.princip./Sottoprogram.”
Selezione programma NC e finestra
■ tramite softkey: vedi tabella
■ tramite touch pad:
■ selezione programma NC: fare clic sul programma NC nella barra
di visualizzazione
■ selezione finestra di editing: fare clic nella finestra desiderata
Memorizzazione programma NC
■ ”Prog – Salva”: memorizza il programma NC della finestra attiva. Il
programma NC rimane visualizzato nella finestra di editing e può
essere ulteriormente elaborato.
■ ”Prog – Salva con nome”: memorizza il programma NC della
finestra attiva con un nuovo nome. Nella finestra di dialogo ”Salva
programma NC” si imposta se la finestra di editing deve essere
chiusa.
■ ”Prog – Salva tutto”: memorizza i programmi NC di tutte le finestre
attive. I programmi NC rimangono visualizzati nelle finestre di editing
e possono essere ulteriormente elaborati.
4.2.2 Parametri di indirizzo
Le coordinate di programmano in quote assolute o incrementali. Se
non si indicano le coordinate X, Y, Z, XK, YK, C, vengono acquisite dal
blocco precedentemente eseguito (modale).
Le coordinate non note degli assi principali X, Y o Z vengono calcolate
dal CNC PILOT, se si programma ”?” (Programmazione geometrica
semplificata – VGP).
Le funzioni di lavorazione G0, G1, G2, G3, G12 e G13 sono di tipo mo-
dale. Ciò significa che il CNC PILOT acquisisce la precedente istruzioni
G, se nel blocco successivo sono programmati i parametri di indirizzo
X, Y, Z, I o K senza funzione G. Si presuppone comunque che i
parametri di indirizzo siano valori assoluti.

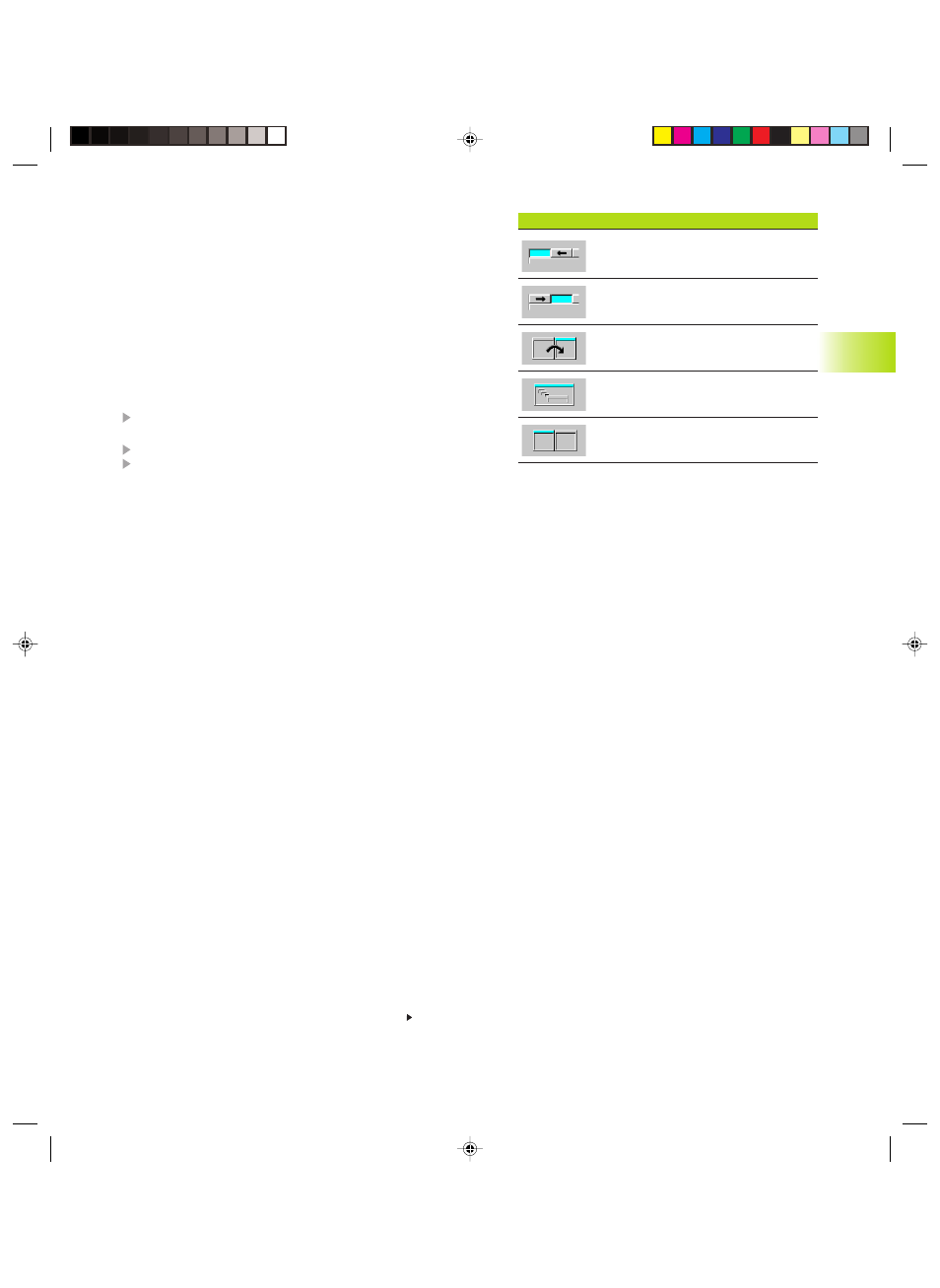

Softkey ”Selezione finestra”
Selezione altro programma NC
Selezione altro programma NC
Selezione altra finestra di editing
Impostazione finestra intera (una
finestra di editing)
Impostazione finestra doppia o triplice
Continua
