6 TURN PLUS 292

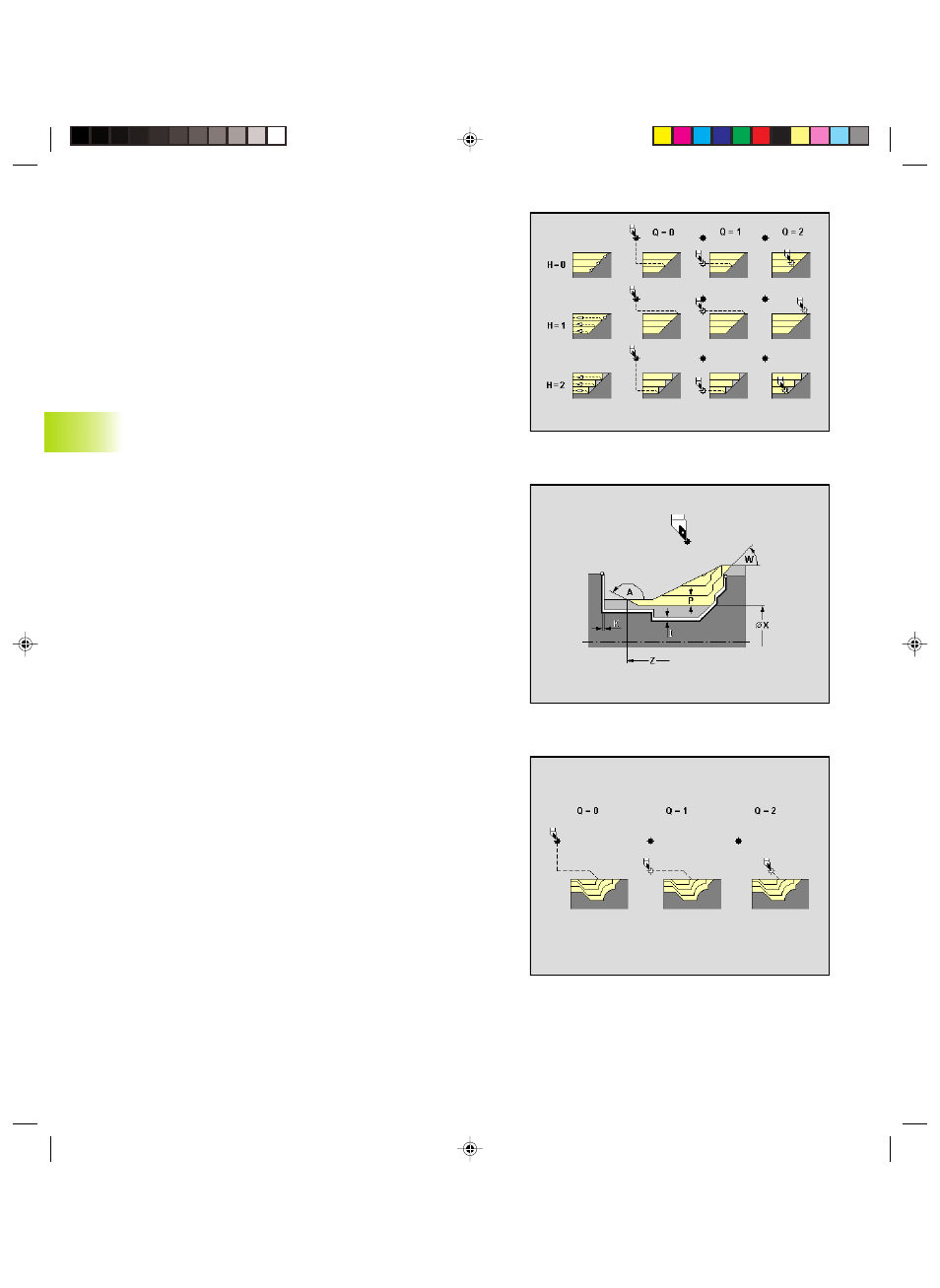

Sgrossatura residua (svuotamento) – parallela al
profilo
Parametri
P:
Profondità di taglio (avanzamento massimo)
A: Angolo di avvicinamento (riferimento: asse Z)
■ Assiale: default 0°/180° (parallelo all'asse Z)
■ Radiale: default 90°/270° (perpendicolare all'asse Z)
W: Angolo di allontanamento (riferimento: asse Z)
■ Assiale: default 90°/270° (perpendicolare all'asse Z)
■ Radiale: default 0°/180° (parallelo all'asse Z)
X, Z: Limitazione di taglio
Impostare il tipo di sovrametallo: tramite softkey
I, K: Sovrametallo assiale/radiale diverso
I: Sovrametallo costante: genera ”Sovrametallo G58” prima del
ciclo
Entrata: lavorazione profili inclinati?
■ Sì
■ No
E: Avanzamento di entrata ridotto per profili inclinati
H: Tipo di allontanamento – Tipo di spianatura profilo
■ H=0: asportazione trucioli dopo ogni passata lungo il profilo
■ H=1: sollevamento a 45°; spianatura profilo dopo ultima
passata
■ H=2: sollevamento a 45°; senza spianatura profilo
Q: Tipo di allontanamento a fine ciclo
■ Q=0: ritorno a punto di partenza
Assiale: prima in direzione X poi Z
Radiale: prima in direzione Z poi X
■ Q=1: posizionamento davanti al profilo finito
■ Q=2: sollevamento a distanza di sicurezza e arresto
Lavorazione scarico (vedi tabella softkey)
H: Tipo di allontanamento – Tipo di spianatura profilo
■ H=0: asportazione trucioli dopo ogni passata lungo il profilo
■ H=1: sollevamento a 45°; spianatura profilo dopo ultima
passata
■ H=2: sollevamento a 45°; senza spianatura profilo
Q: Tipo di allontanamento a fine ciclo
■ Q=0: ritorno a punto di partenza
Assiale: prima in direzione X poi Z
Radiale: prima in direzione Z poi X
■ Q=1: posizionamento davanti al profilo finito
■ Q=2: sollevamento a distanza di sicurezza e arresto
Lavorazione scarico (vedi tabella softkey)
