HEIDENHAIN CNC PILOT 4290 49
3.5 Modalità
A
u
tomatico
Continua
Softkey
Ritorno a Visualizzazione blocco
Attivazione zoom
Impostazione blocco singolo
Rappresentazione dei percorsi di traslazione: Linee o
Tracce (di taglio)
Rappresentazione utensile: Punto luminoso o Utensile
■ ”Movimento” è disponibile soltanto su torni con una
slitta.
■ Se non è stata programmata alcuna parte grezza, viene
acquisita la ”parte grezza standard” (parametro del
controllo 23).

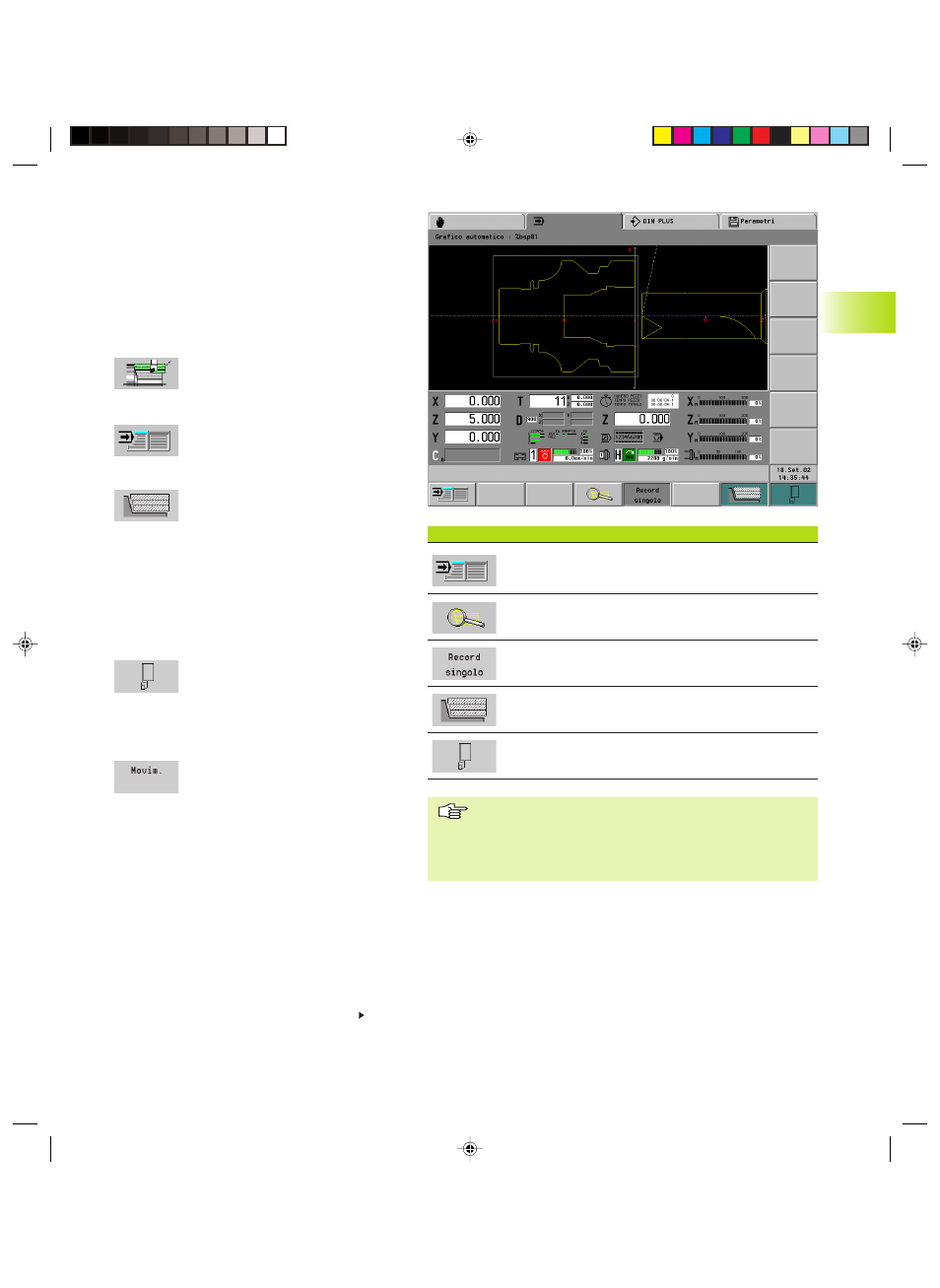

3.5.8 Visualizzazione grafica
La ”Grafica automatica” rappresenta le parti grezze e
finite programmate e visualizza i percorsi di traslazione.
È così possibile controllare l'andamento della produzione
in punti non visibili, avere una panoramica dello stato
della produzione, ecc.
Tutte le lavorazioni, anche quelle di fresatura, vengono
rappresentate nella ”finestra di rotazione” (vista XZ).
Attivazione grafica: se la grafica è già
attiva, la rappresentazione viene
adeguata allo stato di lavorazione
attuale.
Ritorno a Visualizzazione blocco
Impostazioni:
Linea: ogni movimento dell'utensile
viene rappresentato come linea, in
riferimento alla punta teorica del
tagliente.
Traccia di taglio: rappresenta
ombreggiata la superficie percorsa
dalla ”zona tagliente” dell'utensile. Si
riesce così ad identificare la zona
lavorata tenendo conto della geometria
del tagliente (vedi ”
5.1 La modalità
operativa Simulazione”).
Punto luminoso: il piccolo rettangolo
bianco rappresenta la punta teorica del
tagliente.
Utensile: viene rappresentato il profilo
dell'utensile. (Premessa: sufficiente
descrizione nel data base utensili.)
Standard: ad ogni attivazione del
blocco viene disegnato il percorso di
traslazione completo
Movimento: rappresenta la
lavorazione in sincronia alla produzione.
Premesse:
■ Parte grezza programmata
■ ”Movimento” deve essere impostato
all'inizio del programma NC
■ Per ripetizioni di programma (M99)
”Movimento” si avvia alla successiva
esecuzione del programma NC.
