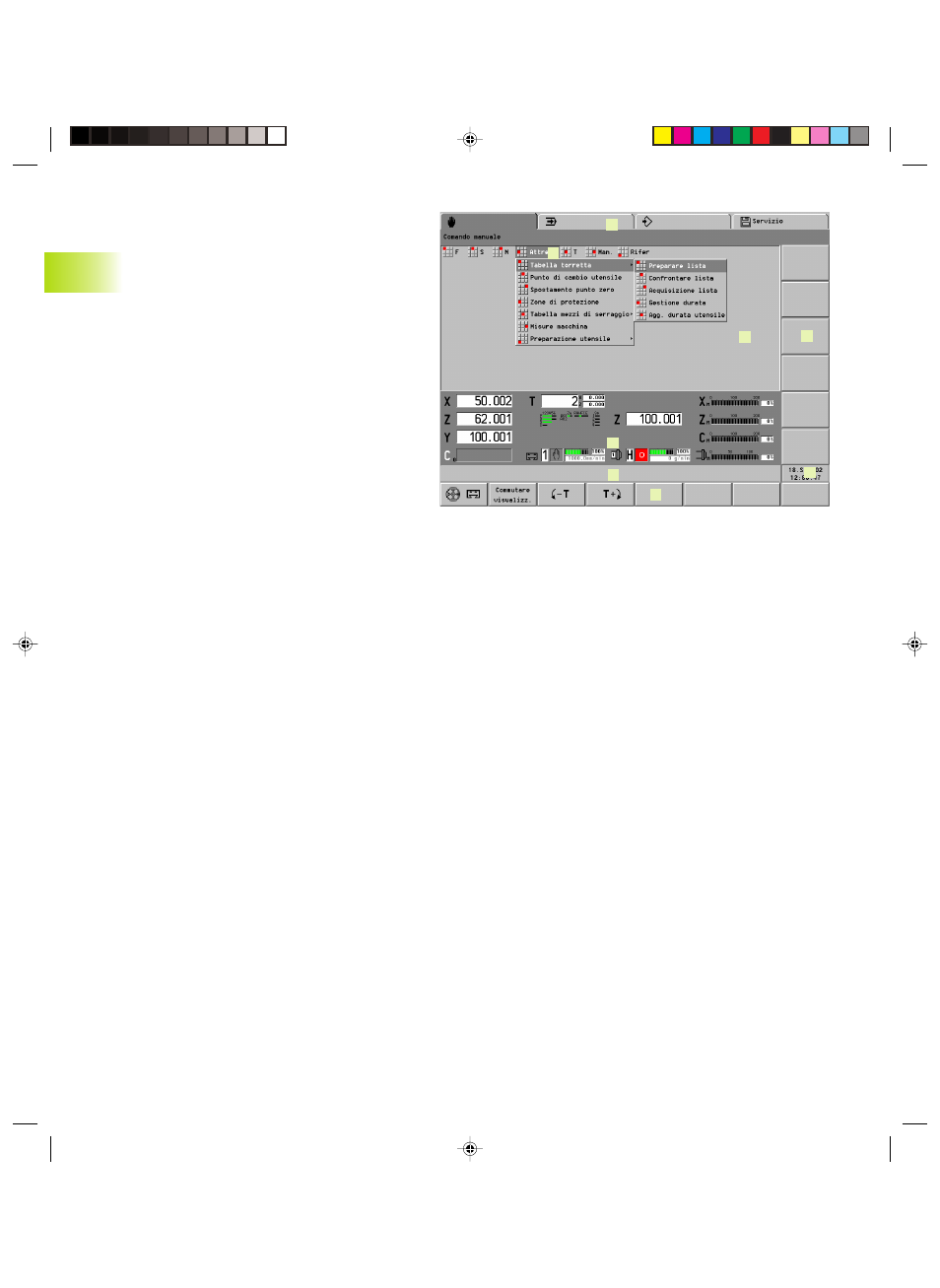

2.1 Interfaccia operatore
2.1.1 Videate
1 Riga delle modalità operative
Visualizza lo stato delle modalità operative.
■ La modalità attiva è rappresentata su sfondo
grigio scuro.
■ Modalità di programmazione e organizzazione:
– la modalità selezionata è riportata a destra
accanto l'icona
– informazioni supplementari quali programma
selezionato, sottomodalità ecc. vengono
visualizzate sotto l'icona della modalità.
2 Barra dei menu e menu a discesa
Per la selezione delle funzioni
3 Finestra di lavoro
Contenuto e configurazione dipendono dalla
modalità operativa selezionata. Alcune modalità di
programmazione e organizzazione si
sovrappongono alla visualizzazione stato macchina.
4 Visualizzazione stato macchina
Stato attuale della macchina (posizione utensile,
situazione ciclo e mandrino, utensile attivo ecc.). La
visualizzazione stato macchina è configurabile.
5 Riga di stato
■ Simulazione, TURN PLUS: visualizzazione delle
impostazioni attuali o istruzioni sulle operazioni di
comando successive
■ Altre modalità operative: visualizzazione
dell'ultimo messaggio di errore
6 Casella data e semaforo Servizio
■ Visualizzazione di data e ora
■ Lo sfondo colorato segnala un errore o un
messaggio PLC
■ Il ”semaforo Servizio” segnala lo stato di
manutenzione della macchina (vedi ” 9.3 Sistema
di manutenzione”)
7 Barra dei softkey
Visualizza la funzione attuale dei softkey.
8 Barra dei softkey verticale
Visualizza la funzione attuale dei softkey. Per
ulteriori informazioni consultare il manuale della
macchina.
