HEIDENHAIN CNC PILOT 4290 27
3.2.5 Tasti mandrino e di direzione
manuali
I tasti del ”pannello di comando macchina” vengono
utilizzati per la lavorazione del pezzo nel Comando
manuale e impiegati per funzioni speciali come
definizione posizioni/valori di correzione (teach-in,
sfioramento, ecc.) .
L'attivazione dell'utensile nonché la definizione della
velocità mandrino, dell'avanzamento, ecc. vengono
eseguite tramite menu.
Premendo contemporaneamente i tasti di
direzione manuali X e Z si trasla la slitta in
diagonale.
3.2 Modalità Comando manuale
3.2.6 Tasto cambio slitta e mandrino
■ Per torni con diverse slitte i tasti di direzione
manuali si riferiscono alla ”slitta selezionata”.
■ Selezione slitta: tasto cambio slitta
■ Visualizzazione ”slitta selezionata”:
visualizzazione stato macchina
■ Per torni con diversi mandrini i tasti mandrino si
riferiscono al ”mandrino selezionato”.
■ Selezione mandrino: tasto cambio mandrino
■ Visualizzazione ”mandrino selezionato”:
visualizzazione stato macchina.
■ Per funzioni di predisposizione, che si riferiscono
a una slitta/un mandrino (origine pezzo, punto
cambio utensile, ecc.), definire slitta/mandrino con il
tasto cambio slitta/mandrino.
■ La visualizzazione stato macchina comprende di
norma gli elementi di visualizzazione correlati a slitta
e mandrino. Questi elementi si commutano con il
tasto cambio slitta/mandrino (vedi ”
3.6
Visualizzazione stato macchina”).

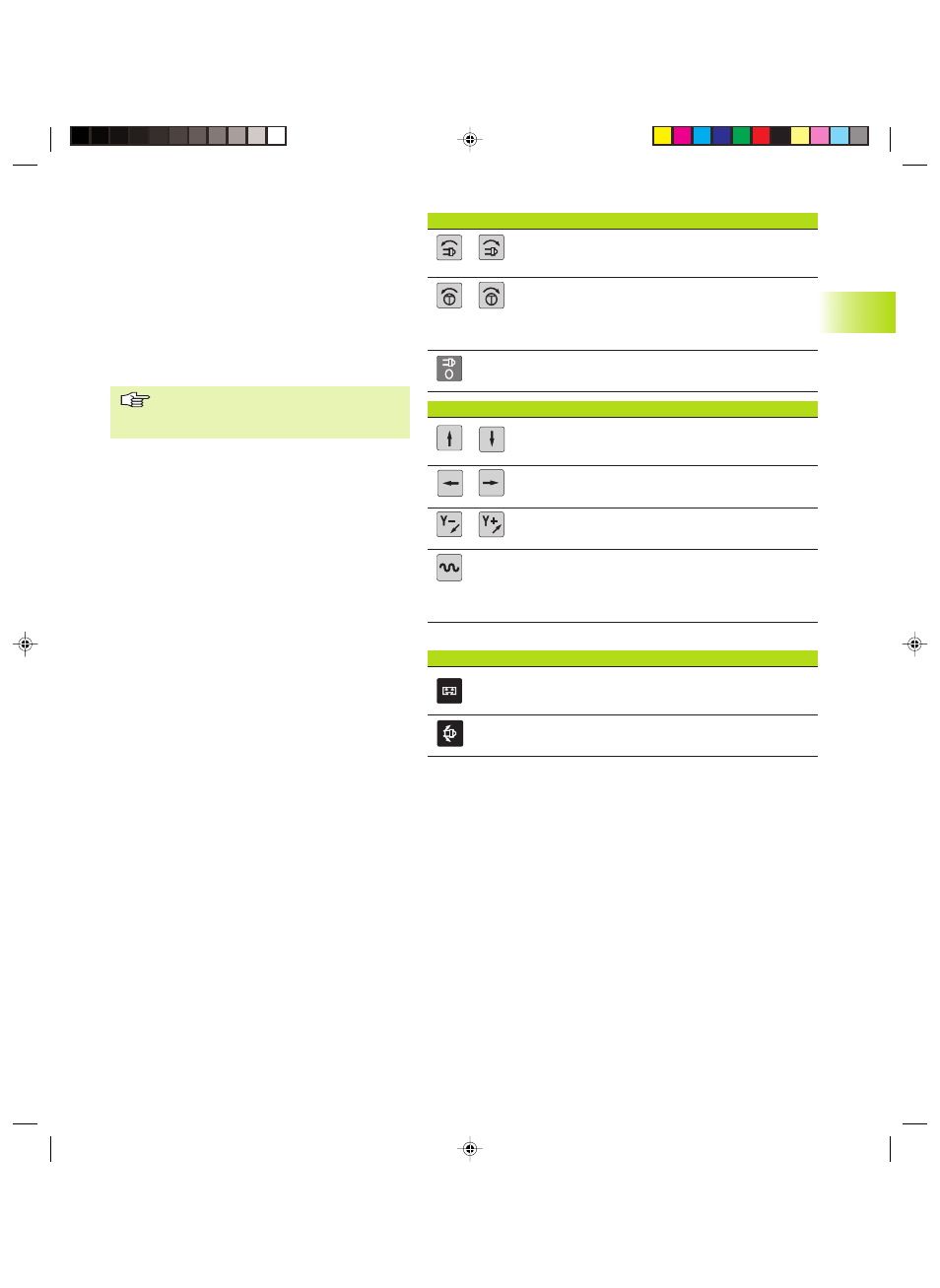

Tasti mandrino
Attivazione mandrino in direzione M3/M4
”Funzionamento ad impulsi” mandrino in direzione
M3/M4. Il mandrino continua a girare finché il tasto è
premuto. Velocità funzionamento a impulsi: parametri
macchina 805, 855, ...
Stop mandrino
Tasti di direzione manuali (tasti Jog)
Traslazione slitta in direzione X
Traslazione slitta in direzione Z
Traslazione slitta in direzione Y
Traslazione slitta in rapido: premere
contemporaneamente tasto Rapido e tasto di
direzione manuale. Velocità in Rapido: parametri
macchina 204, 254, ...
Tasto cambio slitta e mandrino
Commutazione su ”slitta successiva”
Commutazione su ”mandrino successivo”
