HEIDENHAIN CNC PILOT 4290 205
Softkey speciali
Rappresentazione dei percorsi di traslazione: Linee o
Tracce (di taglio)
Rappresentazione utensile: Punto luminoso o Utensile

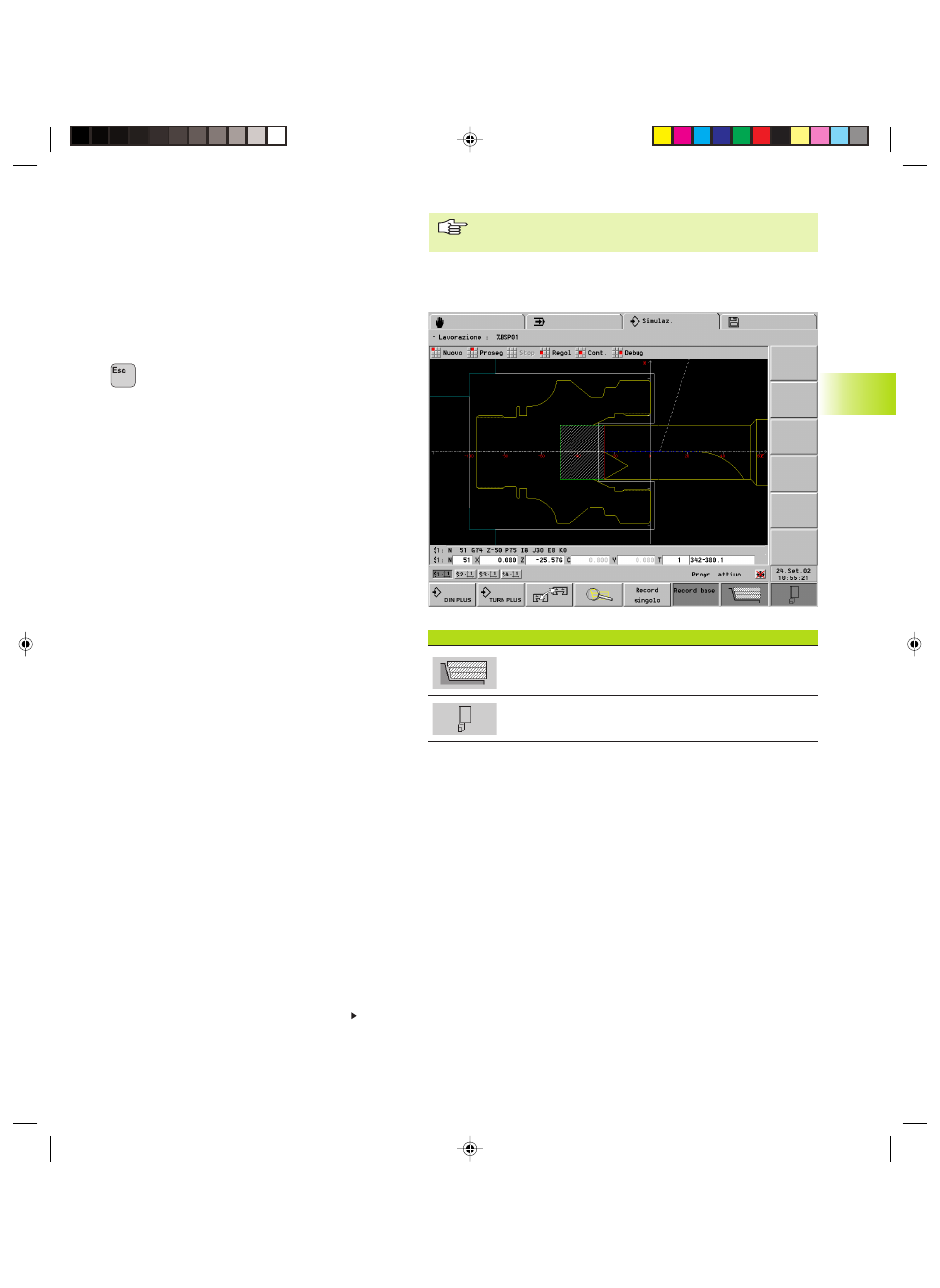

5.4 Simulazione di lavorazione
Funzioni della Simulazione di lavorazione:
■ controllo dei percorsi di traslazione utensile
■ verifica della configurazione di taglio
■ definizione dei tempi di lavorazione
■ monitoraggio delle violazioni di zone di sicurezza e
finecorsa
■ visualizzazione e impostazione di variabili
■ memorizzazione del profilo elaborato
Ritorno al menu principale
Monitoraggio zone di sicurezza e finecorsa
Oltre all'impostazione nella simulazione il monitoraggio
zone di sicurezza è attivo nel parametro macchina
205, ... (”Monitoraggio On/Off”). Le quote della zona
di sicurezza si impostano in Predisposizione (modalità
Comando manuale). Le quote vengono gestite nei
parametri macchina 1116, ... .
Creazione profilo nella simulazione
I profili creati nella simulazione possono essere
salvati e caricati nel programma NC. Esempio: si
descrive la parte grezza e finita e si simula la
lavorazione del primo serraggio. Quindi si salva il
profilo. Si definisce poi uno spostamento del punto
zero pezzo e/o una rappresentazione speculare. La
simulazione salva il ”profilo creato” come parte
grezza e il profilo finito definito originariamente,
tenendo conto di spostamento e specularità.
Il profilo della parte grezza e finita creata mediante
simulazione si legge in DIN PLUS (menu Blocco:
”Inserisci profilo”).
Opzioni menu per il controllo della simulazione
■ Nuovo: simula nuovamente la lavorazione
(considerando le modifiche apportate al programma)
■ Proseg: simula il successivo blocco sorgente NC
o blocco base
■ Stop: arresta la simulazione. È possibile
modificare le impostazioni o ”riprodurre il profilo”.
Gruppo menu ”Impost. (Impostazioni) – ...”
■ ”... – Finestra”:
”... – Slitta”:
”... – Selez.profilo”:
”... – Riga di stato”:
”... – Punto zero C”:
vedi ”
5.2 Menu principale”
■ ”... – Allarmi”: vedi ” 5.1.2 Note operative”
5.4 Simulazione lavorazione
Continua
La velocità della simulazione di lavorazione può essere
variata con il parametro del controllo 27.
