6 TURN PLUS 264
6.8.2 Configurazione dell'importazione DXF
Con i parametri di configurazione descritti di seguito è possibile
interagire sulla ”preparazione” del profilo durante l'importazione
DXF.
Configurazione DXF
Partendo dal menu principale selezionare Configurazione/
Modifica/Parametri DXF
Eseguire le impostazioni nella finestra di dialogo ”Parametri DXF”
Chiudere la finestra di dialogo con OK
Richiamare la finestra di dialogo ”Impostazioni” (opzione menu
Impostazioni) e attivare la casella Punto di partenza automatico
Chiudere la finestra di dialogo con OK
Tornare al livello menu precedente con il tasto ESC
Selezionare l'opzione menu Configurazione/Salva
Selezionare il file ”Standard” e salvare la configurazione
modificata

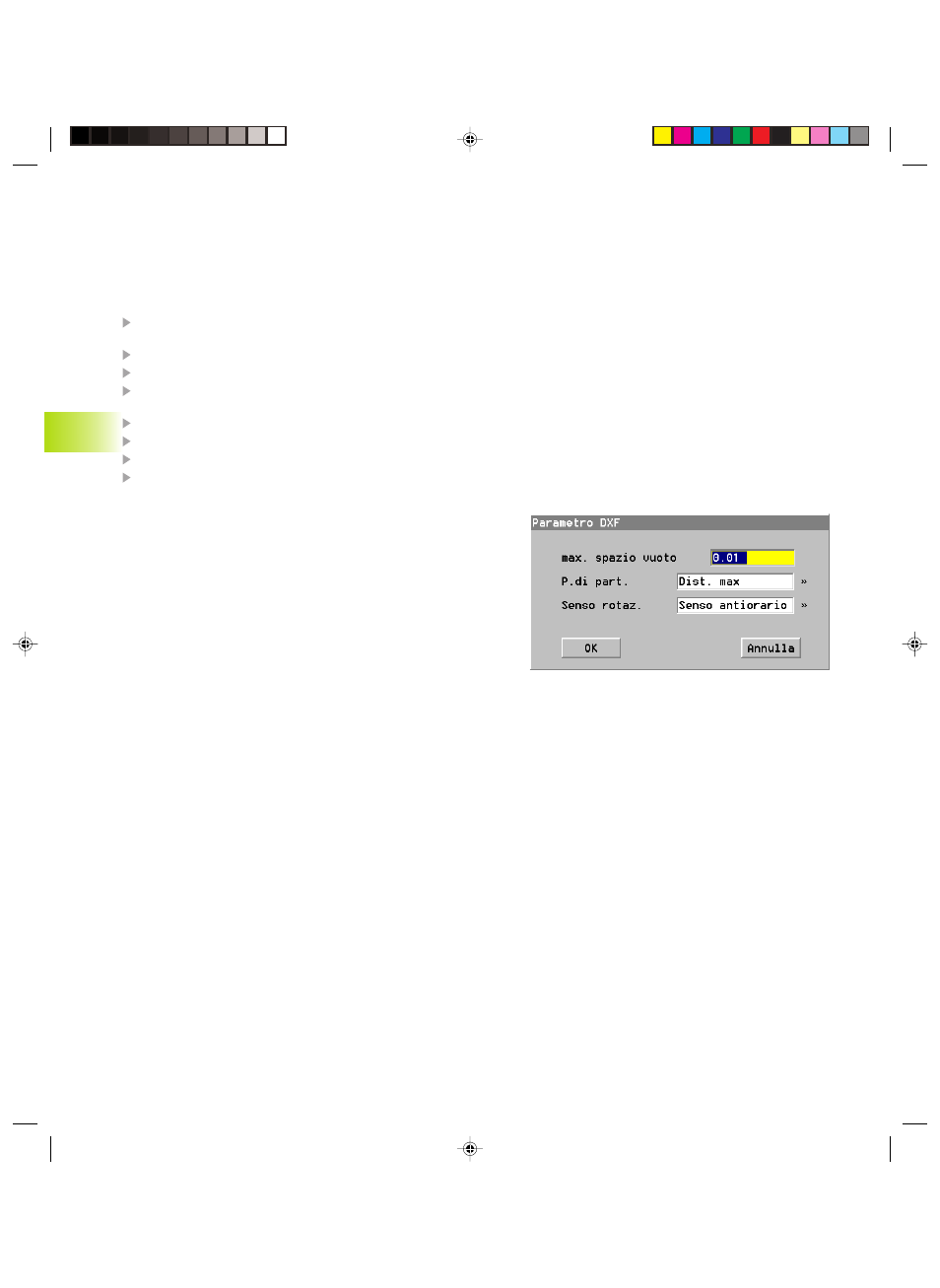

Parametri di configurazione DXF
■ Spazio massimo: nel disegno DXF possono essere presenti
piccoli spazi vuoti tra gli elementi del profilo. In questo parametro
si imposta la dimensione della distanza ammessa tra due
elementi del profilo.
■ Se lo spazio massimo non viene superato, l'elemento
successivo viene considerato parte del profilo ”attuale”.
■ Se lo spazio massimo viene superato, l'elemento successivo
vale come elemento del ”nuovo” profilo.
■ Punto di partenza: l'importazione DXF analizza il profilo e
definisce il punto di partenza. Le impostazioni possibili hanno il
seguente significato:
■ a destra, a sinistra, in alto, in basso: il punto di partenza viene
definito sul punto del profilo che si trova più a destra (o a sinistra,
..). Se diversi punti del profilo soddisfano tale condizioni, viene
automaticamente selezionato uno di questi punti.
■ Distanza massima: l'importazione DXF definisce il punto di
partenza su uno dei punti del profilo che sono più distanti tra loro.
Viene determinato automaticamente e non può essere
modificato il punto tra questi definito come punto di partenza.
■ Punto selezionato: se uno dei punti del profilo è
contrassegnato sul disegno DXF con un cerchio, questo viene
definito come punto di partenza. Il centro del cerchio deve
trovarsi sul punto del profilo.
■ Senso di rotazione: definisce se il profilo deve essere ruotato in
senso orario o antiorario.
6.8 Importazione di profili DXF
