Il CNC PILOT riferisce la profondità della
gola all'elemento di riferimento. Il fondo
della gola è parallelo all'elemento di
riferimento.

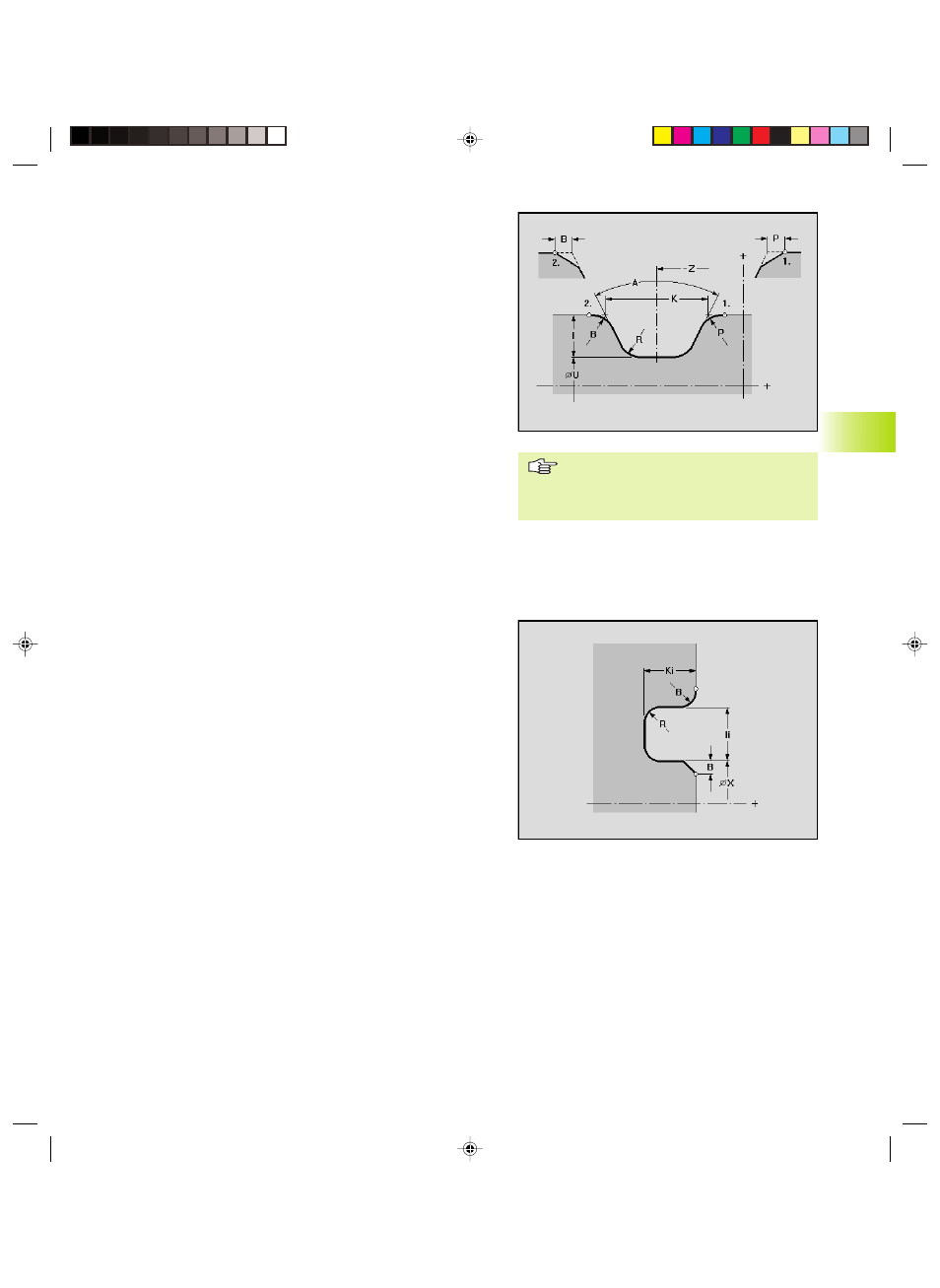

Gola Forma D (anello di tenuta)
Definisce una gola assiale o radiale sul profilo esterno o interno. La
gola viene assegnata all'elemento di riferimento precedentemente
selezionato.
Parametri
X:
Punto iniziale per gola radiale
Z: Punto iniziale per gola assiale
I: Diametro/Raggio fondo gola
Ii: ■ Gola assiale: profondità gola
■ Gola radiale: larghezza gola (attenzione al segno!)
Ki: ■ Gola assiale: larghezza gola (attenzione al segno!)
■ Gola radiale: profondità gola
B: Raggio esterno/Smusso (ai due lati della gola)
■ No: nessuno smusso/raccordo
■ Smusso: B = larghezza smusso
■ Raccordo: B = raggio raccordo
R: Raggio a base (raggio interno in entrambi gli spigoli della gola)
6.5 Pr
ofilo par
te
finita
Gola generica
Definisce una gola assiale o radiale su un elemento di riferimento
lineare. La gola viene assegnata all'elemento di riferimento
selezionato.
Parametri
X/Z:
Ref. (punto di riferimento)
K: Larghezza gola (senza smusso/arrotondamento)
I: Profondità gola
U: Diametro/raggio fondo gola (per gola parallela ad asse Z)
A: Angolo gola (angolo tra i fianchi della gola) –
0° <= A < 180°
P: Raggio esterno/Smusso spigolo lontano da punto di partenza
■ No: nessuno smusso/raccordo
■ Smusso: P = larghezza smusso
■ Raccordo: P = raggio raccordo
B: Raggio esterno/Smusso spigolo vicino a punto di partenza
■ No: nessuno smusso/raccordo
■ Smusso: B = larghezza smusso
■ Raccordo: B = raggio raccordo
R: Raggio a base (raggio interno in entrambi gli spigoli della gola)
