HEIDENHAIN CNC PILOT 4290 353

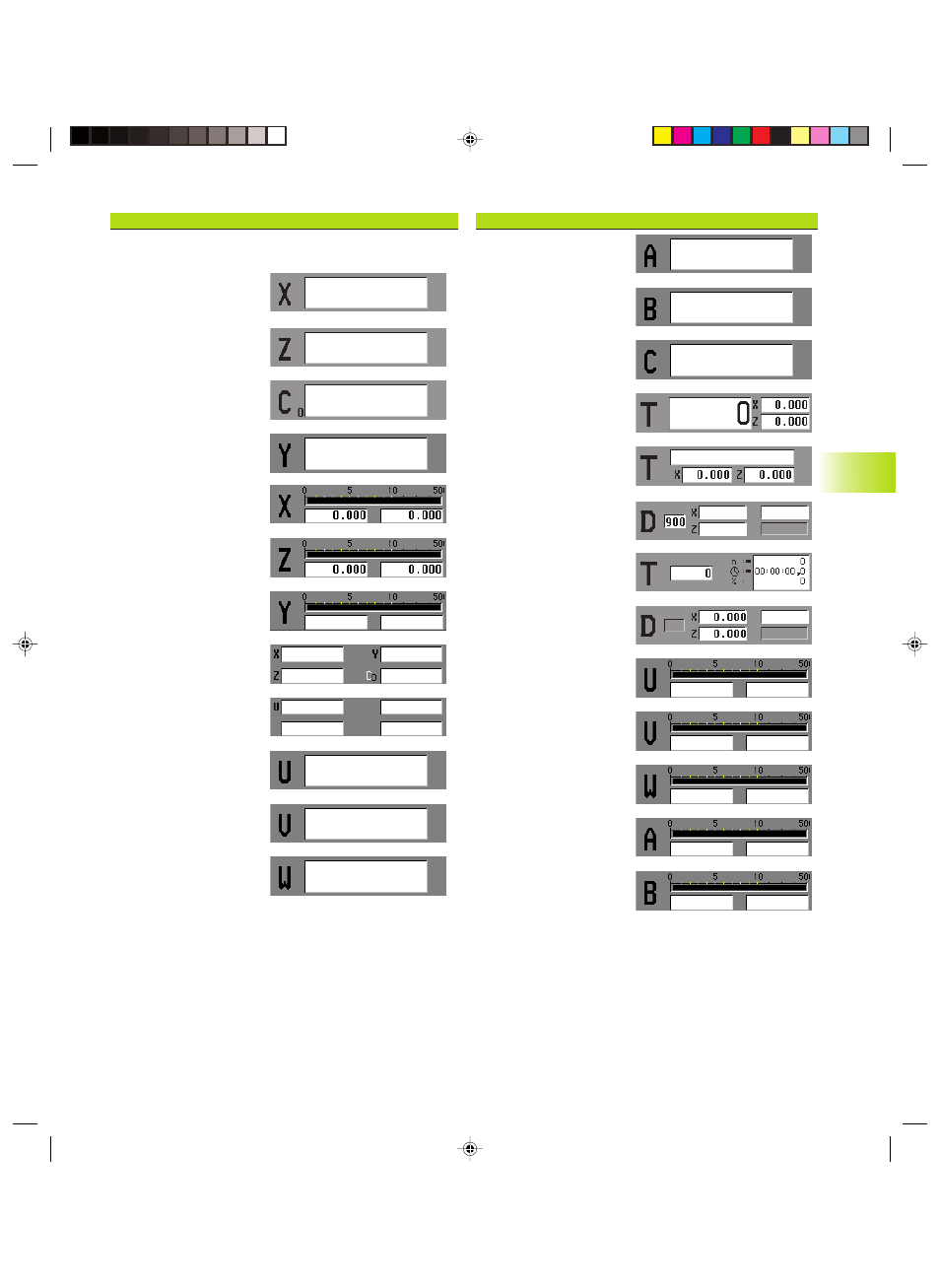

Identificativi numerici delle ”immagini”
0 Identificativo speciale nessuna visualizzazione
1 Visualizzazione
valore reale X
2 Visualizzazione
valore reale Z
3 Visualizzazione
valore reale C
4 Visualizzazione
valore reale Y
5 Visualizzazione
percorso
reale e residuo B
6 Visualizzazione
percorso
reale e residuo B
8 Visualizzazione
percorso
reale e residuo B
10 Tutti gli assi principali
11 Tutti gli assi ausiliari
12 Visualizzazione
valore reale U
(asse ausiliario)
13 Visualizzazione
valore reale V
(asse ausiliario)
14 Visualizzazione
valore reale W
(asse ausiliario)
Identificativi numerici delle ”immagini”
15 Visualizzazione
valore reale A
(asse ausiliario)
16 Visualizzazione
valore reale B
(asse ausiliario)
17 Visualizzazione
valore reale C
(asse ausiliario)
21 Visualizzazione
utensile con
correzioni (DX, DZ)
22 Visualizzazione
utensile con
n. ident.
23 Correzioni addizionali
25 Visualizzazione
utensile con
informazioni su durata
26 Visualizzazione
per utensili multipli
con correzioni (DX, DZ)
30 Visualizzazione
percorso reale c e
residuo (asse ausiliario)
31 Visualizzazione
percorso reale c e
residuo (asse ausiliario)
32 Visualizzazione
percorso reale c e
residuo (asse ausiliario)
33 Visualizzazione
percorso reale c e
residuo (asse ausiliario)
34 Visualizzazione
percorso reale c e
residuo (asse ausiliario)
7.3 P
a
rametr
i del contr
ollo
