HEIDENHAIN CNC PILOT 4290 281
■ Memorizzare il piano di lavoro ecc. per
lavorare il primo serraggio, prima di
procedere a ”riserraggio”. TURN PLUS
cancella per il ”riserraggio” il piano di
lavoro generato fino a quel momento e le
attrezzature impiegate.
■ Il riserraggio non sostituisce il serraggio.
6.1
1 At
tr
ezzaggio
Continua

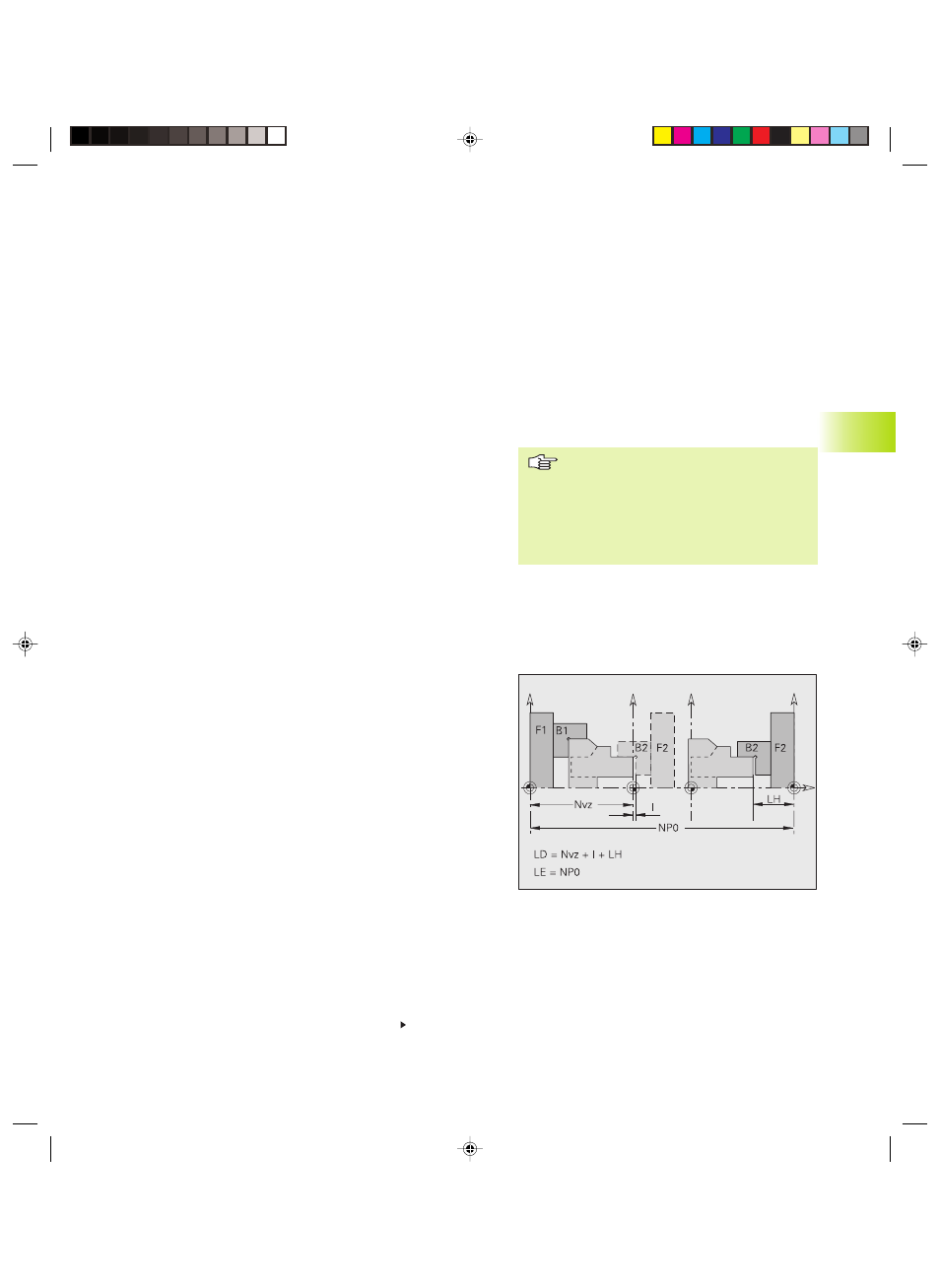

■ F1/B1, F2/B2: portapezzo/ganascia di serraggio
mandrino principale e contromandrino
■ Nvz: spostamento punto zero (G59, ...)
■ I: distanza di sicurezza su pezzo grezzo
(parametro di lavorazione 2)
■ NP0: offset punto zero (ad es. parametro
macchina 1164 per asse Z $1)
Definizione limitazione di taglio
Opzione menu: ”Serraggio - Limitazione di taglio”
TURN PLUS definisce la ”configurazione di taglio per AAG” per il
profilo esterno e interno con ”Serraggio – Lato mandrino”. I valori
possono essere modificati/completati.
La limitazione di taglio viene rappresentata con ”tratto rosso”.
Cancellazione schema di serraggio
Opzione menu: ”Serraggio – Cancella piano di serraggio”
Cancella tutti i dati il serraggio del pezzo e le limitazioni di taglio
impostate.
Riserraggio
Riserraggio – Lavorazione standard
”Riserraggio – Lavorazione standard” si impiega per la lavorazione
lato frontale e posteriore con programmi NC separati.
TURN PLUS
■ ”serra” il pezzo (parte grezza e finita) e sposta il punto zero di
”Nvz”
■ ruota i profili della superficie cilindrica o i profili del piano di ”Wvc”
■ cancella gli elementi del primo serraggio.
Parametri ”Riserraggio pezzo”
Nvz:
Spostamento punto zero (valore proposto: lunghezza profilo
parte finita)
Wvc: Spostamento angolo
Riserraggio – Lavorazione completa 1° serraggio dopo 2°
serraggio
Avvia la lavorazione del secondo serraggio.
Definire dapprima gli elementi di serraggio. TURN PLUS attiva quindi
un programma per esperti (da parametro di lavorazione 21) per il
trasferimento pezzo. Il programma per esperti da impiegare dipende
dalla voce ”1° serraggio mandrino .. – 2° serraggio mandrino ..”
nell'intestazione programma:
■ Stesso mandrino (riserraggio manuale): impostazione di ”UP-
UMHAND”
■ Mandrini diversi (trasferimento del pezzo al contromandrino):
impostazione di ”UP-UMKOMPL”
I programmi per esperti vengono messi a disposizione dal costruttore
della macchina, per questo motivo possono essere presenti differenze
rispetto ai parametri descritti di seguito. Verificare sulla base del
programma per esperti o sulla base del manuale della macchina il
significato dei parametri e il funzionamento di tale programma.
