8 Attrezzature 394
Ganasce
Parametri Ganasce (tipo 21x)
Id: numero di identificazione dell'elemento di serraggio
Disponib.: disponibilità fisica (lista parole fisse)
Attacco gr: codice ”attacco ganascia”, deve corrispondere al
codice del mandrino autocentrante
L: larghezza della ganascia
H: altezza della ganascia
G1: quota gradino 1 in direzione Z
G2: quota gradino 2 in direzione Z

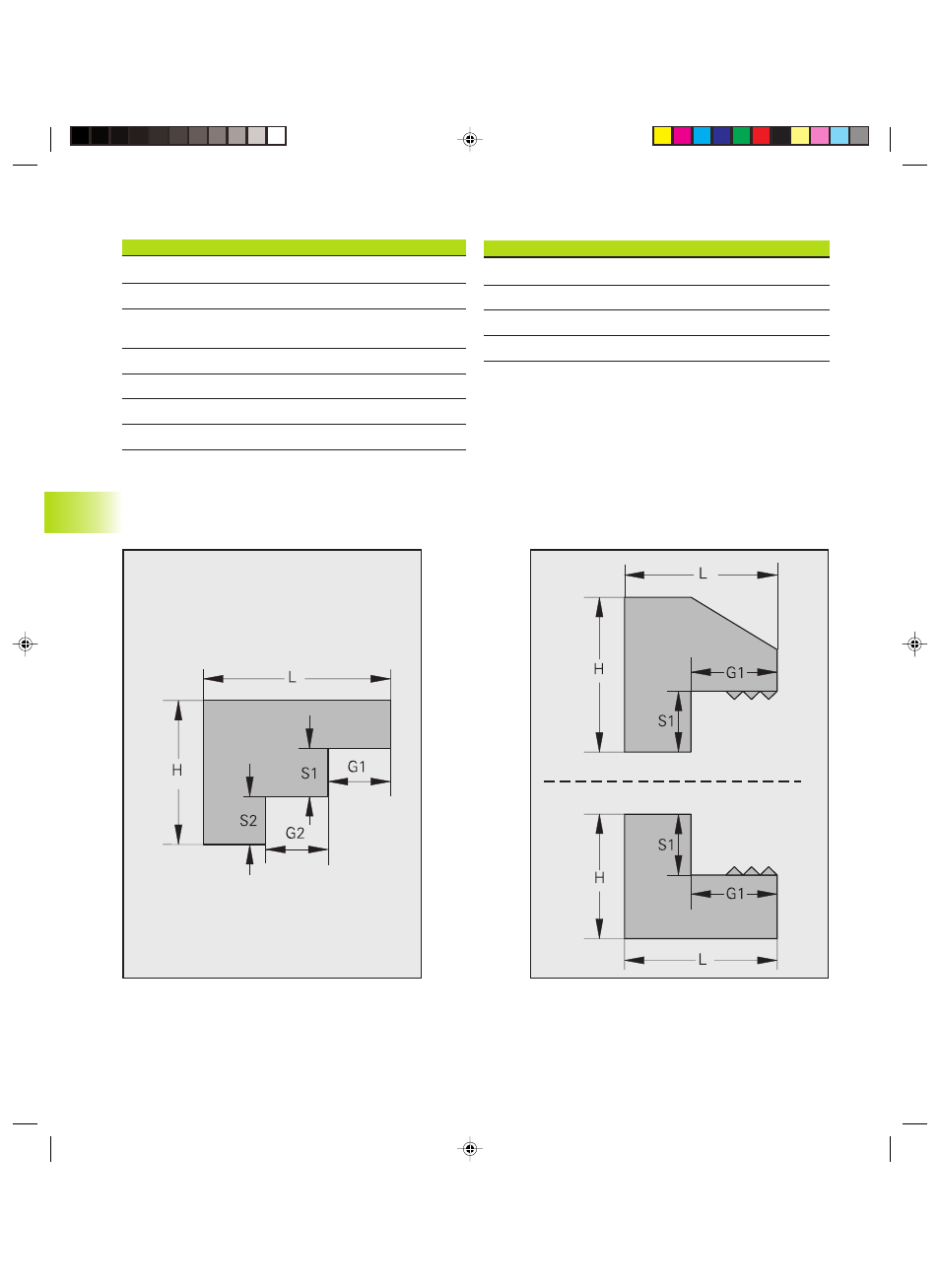

Esempio: Ganascia (tipo 211) Esempio: Ganascia a pinza (tipo 213)
Parametri Ganasce (tipo 21x)
S1: quota gradino 1 in direzione X
S2: quota gradino 2 in direzione X
ø serr. min: diametro di serraggio minimo
ø serr. max: diametro di serraggio massimo
8.2 D
ata base elementi di ser
raggio
