HEIDENHAIN CNC PILOT 4290 359
7.5 P
a
rametr
i di la
v
o
razione

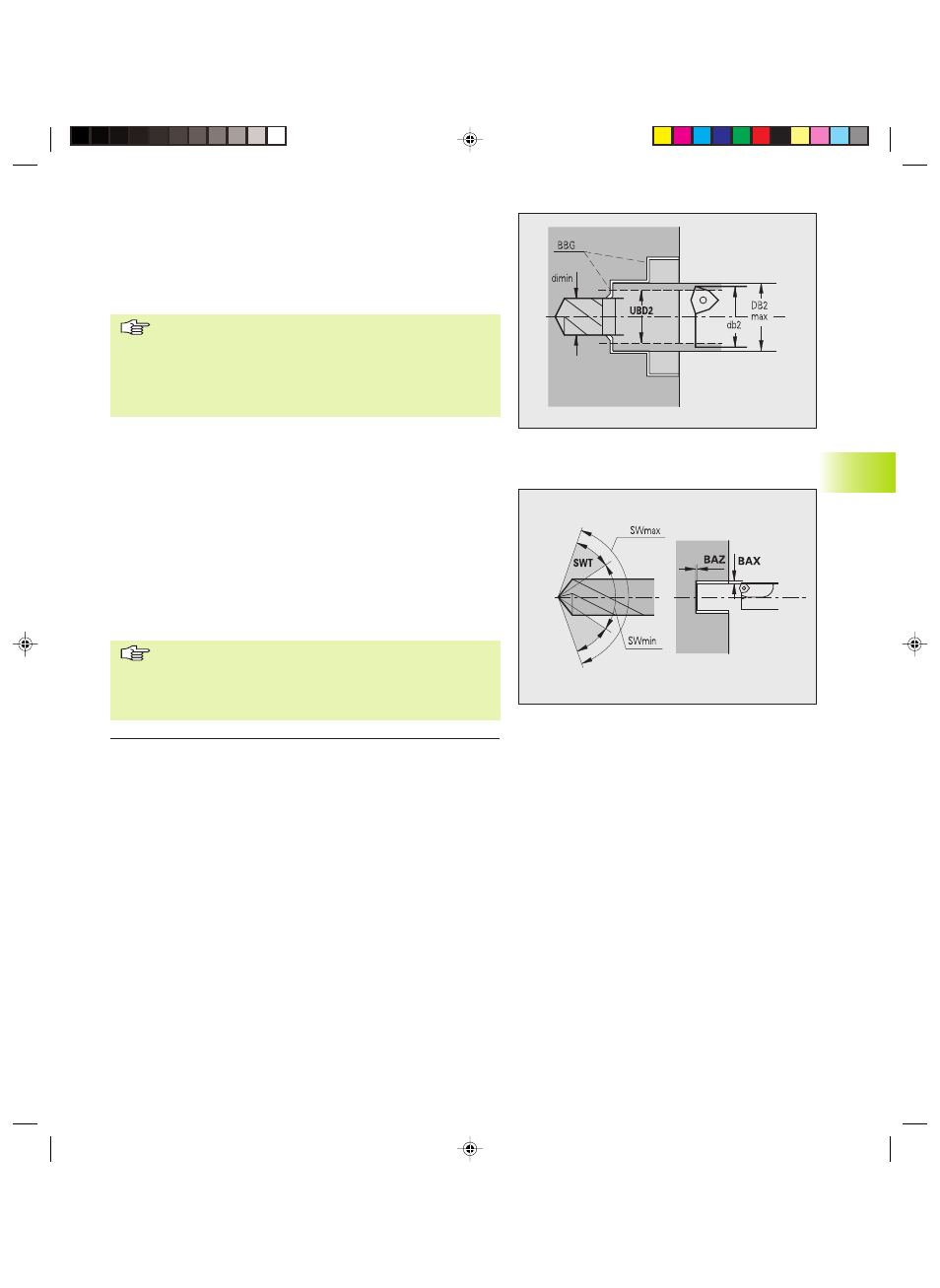

Denominazioni:
■ db1, db2: diametro punta
■ DB1max/DB2max: diametro interno massimo 1a/2a fase di
foratura
■ dimin: diametro interno minimo
■ BBG – Elementi di limitazione foro: elementi del profilo che
vengono lavorati da UBD1/UBD2
■ UBD1/UBD2 sono irrilevanti se la lavorazione principale
viene concordata con la sottolavorazione ”Foratura di
finitura” (vedi ”
6.12.2 Sequenza di lavorazione”).
■ Premessa: UBD1 > UBD2
■ UBD2 deve consentire una successiva lavorazione
interna con barre alesatrici.
■ Tolleranza angolo al vertice [SWT]– se l'elemento di limitazione di
foratura è una diagonale, TURN PLUS cerca con priorità una punta
elicoidale con adeguato angolo al vertice.
SWT: scostamento ammesso angolo al vertice
Se non è presente alcuna punta elicoidale adeguata, la preforatura
viene eseguita con una punta con inserto.
■ Sovrametallo foro – Diametro [BAX] – Sovrametallo di
lavorazione su diametro foro (direzione X – quota raggio).
■ Sovrametallo foro – Profondità [BAZ] – Sovrametallo di
lavorazione a profondità foro (direzione Z).
BAZ non viene rispettato se
■ è impossibile una successiva lavorazione di finitura
interna a causa del diametro troppo piccolo.
■ Per fori ciechi nella fase di foratura di finitura
è ”dimin < 2* UBD2”.
