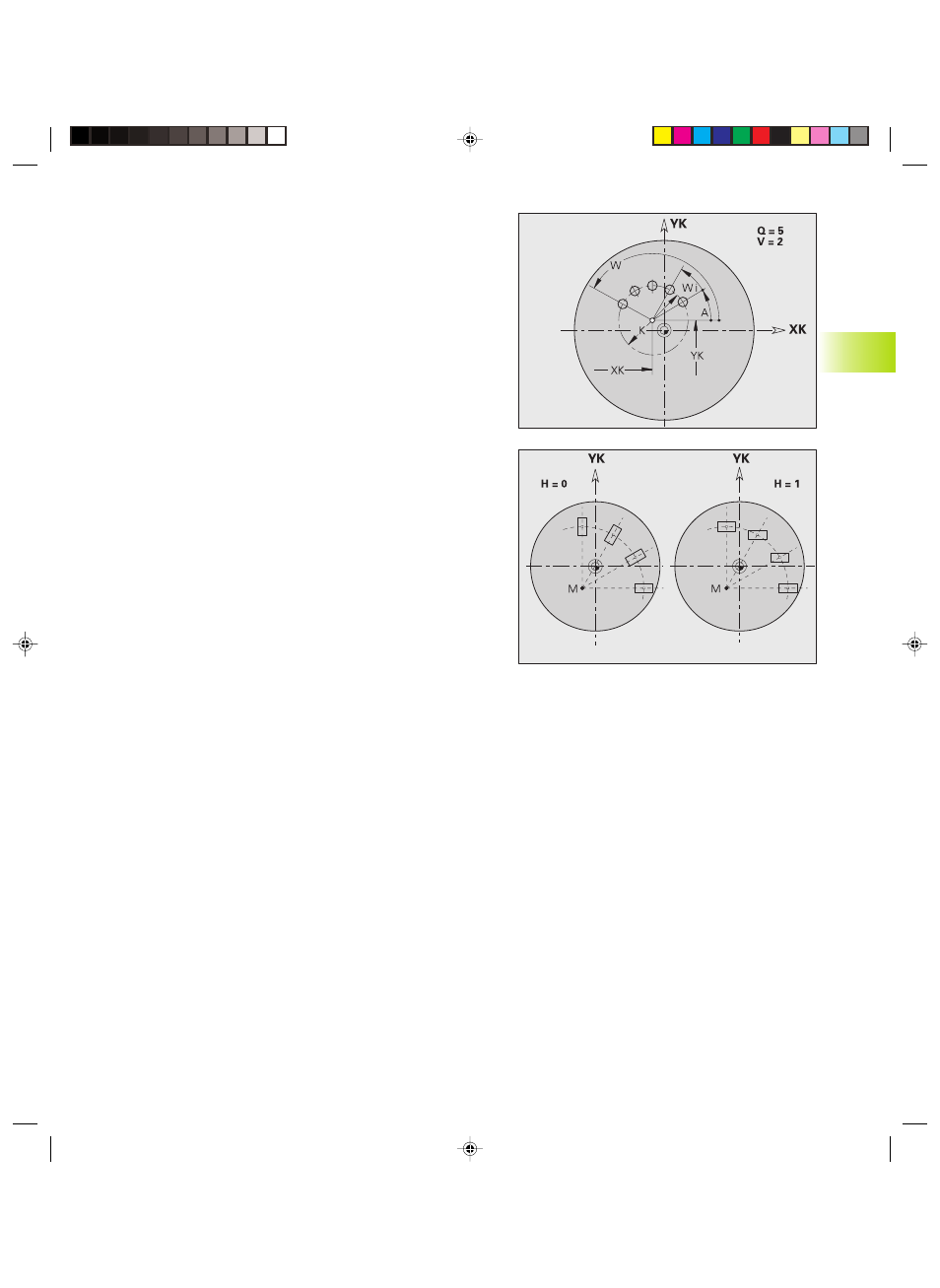

Sagoma circolare lato frontale/posteriore G402-Geo
L'istruzione G402 agisce su foro/matrice definita nel blocco
successivo (G300..305, G307).
Note di programmazione
■ Programmare foro/matrice nel blocco successivo senza centro.
Eccezione scanalatura circolare: il ”Centro curvatura I, J” viene
sommato alla posizione della sagoma (vedi ”
4.5.8 Sagoma circolare
con scanalature circolari”).
■ Il ciclo di fresatura (sezione LAVORAZIONE) richiama il foro/la
matrice nel blocco successivo, non la definizione della sagoma.
Parametri
Q:
Numero matrici
K: Diametro sagoma
A: Angolo iniziale – Posizione prima matrice (riferimento: asse XK) –
default: 0°
W: Angolo finale – Posizione ultima matrice (riferimento: asse XK) –
default: 360°
Wi: Angolo tra matrici
V: Direzione (orientamento) – default: 0
■ V=0 – senza W: configurazione cerchio
■ V=0 – con W: configurazione su arco più lungo
■ V=0 – con Wi: segno di Wi determina la direzione (Wi<0: in
senso orario)
■ V=1 – con W: in senso orario
■ V=1 – con Wi: in senso orario (segno di Wi irrilevante)
■ V=2 – con W: in senso antiorario
■ V=2 – con Wi: in senso antiorario (segno di Wi irrilevante)
XK, YK: Centro in coordinate cartesiane
H: Posizione matrici – default: 0
■ H=0: posizione normale – le matrici vengono ruotate intorno al
centro del cerchio (rotazione)
■ H=1: posizione originale – la posizione della matrice in
riferimento al sistema di coordinate rimane immutata
(traslazione)
