HEIDENHAIN CNC PILOT 4290 201

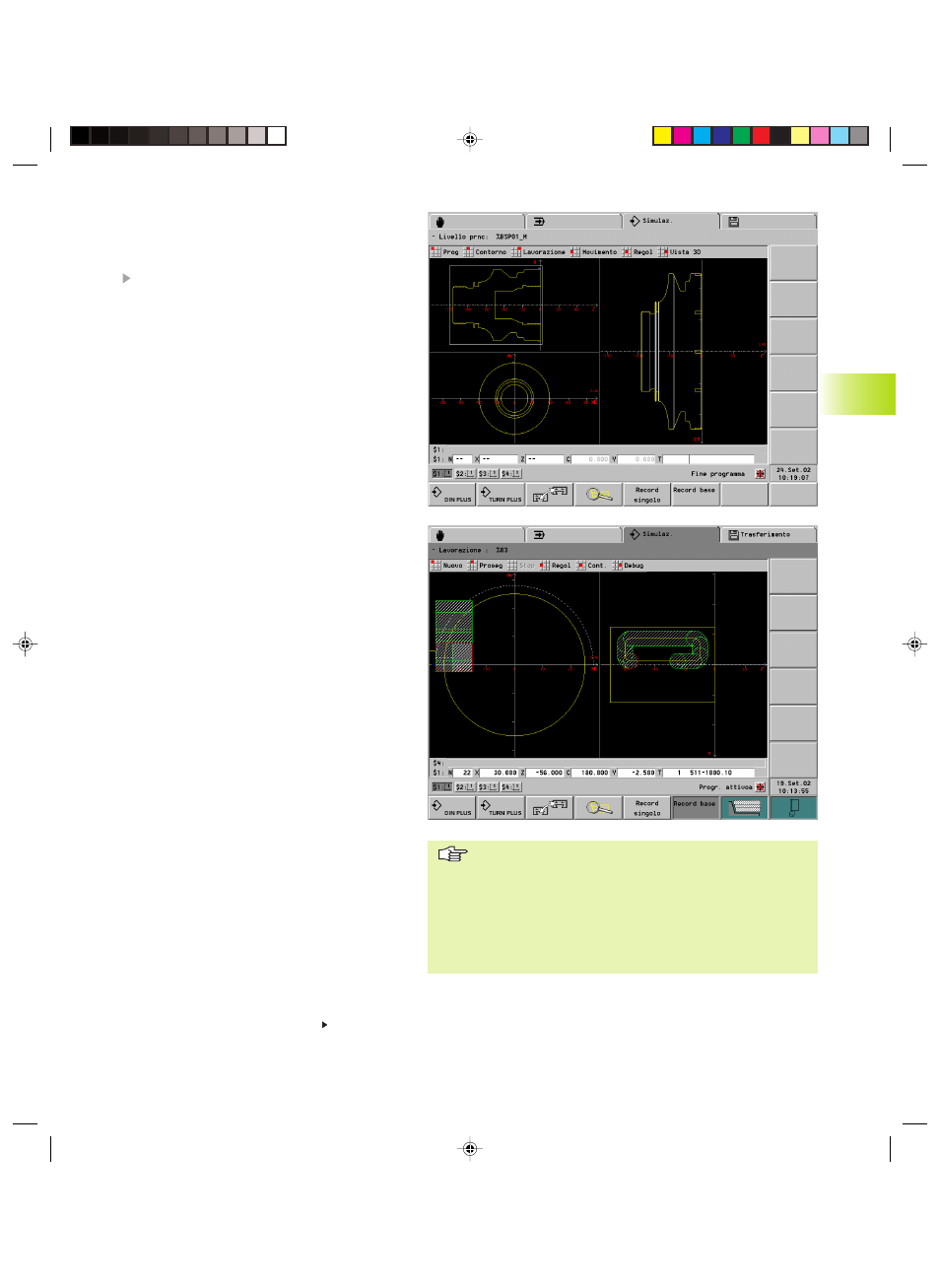

5.2 Menu principale
Gruppo menu ”Prog (Selezione programma)”:
■ Carica
Selezionare il programma NC e confermare con OK
■ Da DIN PLUS – acquisisce il programma NC
selezionato in DIN PLUS
■ Opzioni menu per richiamare:
■ Simulazione profilo: ”Profilo”
■ Simulazione di lavorazione: ”Lavorazione”
■ Simulazione movimento: ”Movimento”
■ Rappresentazione 3D: ”Vista 3D”
Gruppo menu ”Impost. (Impostazioni)”:
Le impostazioni eseguite sono valide nella
simulazione profilo, lavorazione e movimento.
■ ”Impost. – Finestra” (finestra di dialogo
Selezione finestra)
Selezionare la combinazione di finestre idonea in
funzione della lavorazione da verificare.
Finestra superficie frontale
Profilo e percorso di traslazione possono essere
rappresentati nel piano XY tenendo conto della
posizione del mandrino. La posizione del mandrino 0°
si trova sull'asse X positivo (denominazione: ”XK”).
Finestra superficie cilindrica
Profilo e percorso di traslazione possono essere
rappresentati orientandosi alla posizione sullo
”sviluppo superficie cilindrica” (denominazione: CY) e
alla coordinata Z.
La rappresentazione dei profili asse C è conforme al
profilo sulla superficie del pezzo. Nella finestra grafica
dell'editor DIN PLUS vengono rappresentati i profili
della superficie cilindrica ”alla base di fresatura” e
sono perciò più corti degli archi sulla superficie del
pezzo.
Finestra ”Vista laterale (YZ)”
Il profilo e il percorso di traslazione vengono
rappresentati nel piano YZ. In tal caso vengono
considerate esclusivamente le coordinate Y e Z, non
la posizione del mandrino.
Rappresentazione del percorso nelle finestre
supplementari
La finestra Superficie frontale e Superficie cilindrica e
la Vista laterale sono finestre supplementari. I
percorsi di traslazione vengono rappresentati soltanto
se l'asse C è orientato ovvero è stata eseguita
un'istruzione G17 o G19 (con asse Y).
L'istruzione G18 o l'allontanamento dell'asse C
arrestano l'output dei percorsi di traslazione nelle
finestre supplementari.
5.2 Menu pr
incipale
Continua
■ Dopo aver apportato modifiche al programma nell'editor
DIN PLUS, non è necessario attivare ”Nuovo” per simulare
il programma NC modificato.
■ Finestra Superficie frontale e cilindrica lavorano con
posizione mandrino ”fissa”. Se il tornio ruota il pezzo, la
simulazione muove l'utensile.
■ La ”finestra superficie frontale” e la ”vista laterale (YZ)”
vengono rappresentati in alternativa.
