HEIDENHAIN CNC PILOT 4290 379
8.1 D
ata base ut
ensili

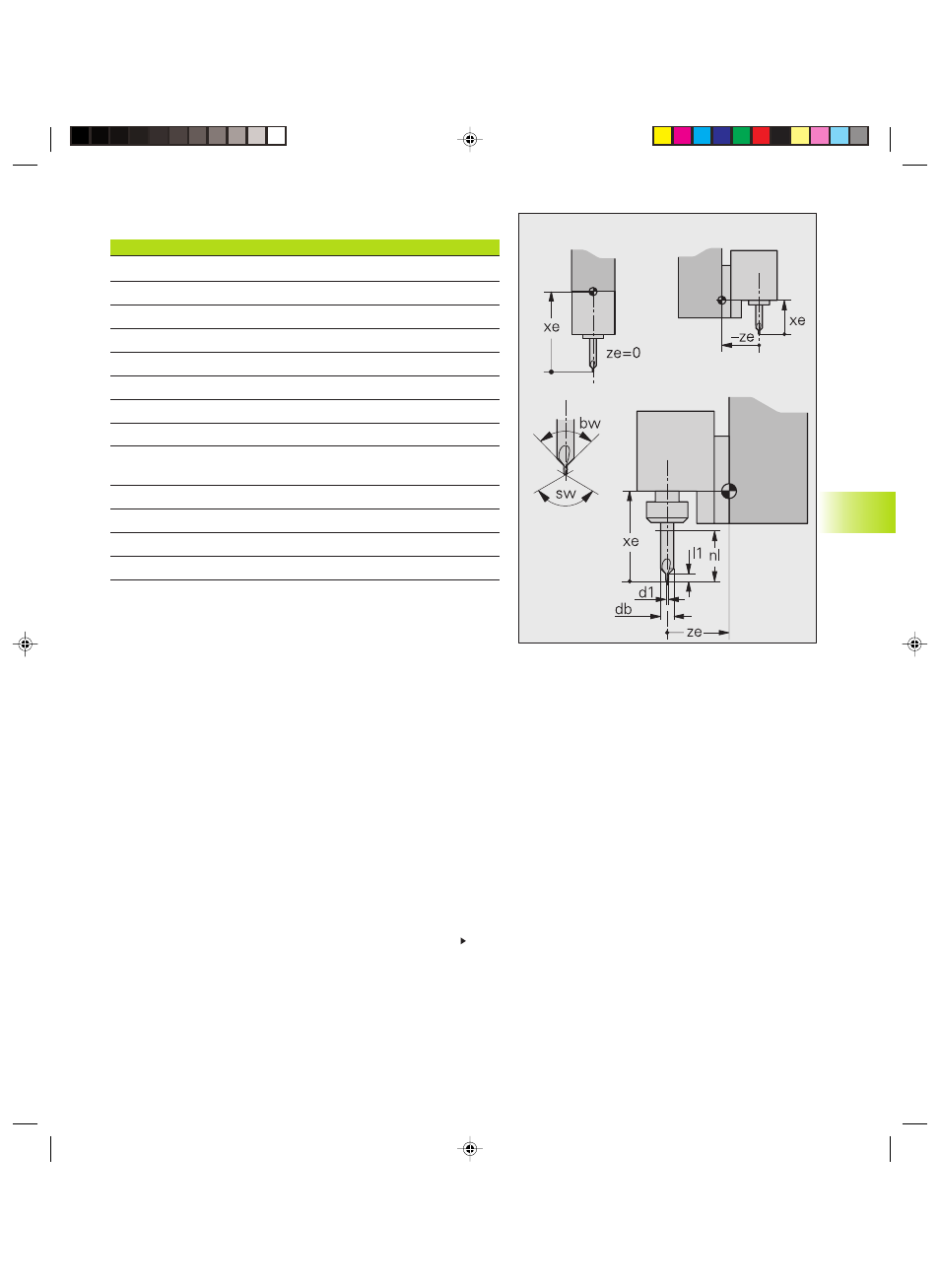

Esempio Tipo UT 311
Parametri Utensili per forare
Parametri finestra di dialogo 1 G S TP
ID: numero di identificazione utensile • • •
Quota X, Z, Y (xe, ze, ye): quote di riferimento • – –
Diam. (db): diametro della punta • • •
A. forat (bw): angolo di foratura • • •
A. ins. (sw): angolo dell'inserto • • •
ø perno (d1): diametro del perno • • •
L. perno (l1): lunghezza del perno • • •
A. posiz (rw): angolo di posizione • • –
Corr. X, Z, Y (DX, DZ, DY): valori di correzione
(max. +/– 10 mm)
• – –
Sen. rot: senso di rotazione mandrino • – •
L. utile (nl): lunghezza utilizzabile della punta – – •
Tipo punta: vedi Lista parole fisse *1 – *1
L. imboc (al): lunghezza di imbocco • • •
Lista parole fisse ”Tipo maschio”:
■ 0: indefinito
■ 11: metrico
■ 12: filetto fine
■ 13: filetto pollici (inch)
■ 14: filetto gas
■ 15: UNC
■ 16: UNF
■ 17: PG
■ 18: NPT
■ 19: filetto trapezoidale
■ 20: altro
*1: il parametro ”Tipo punta” si impiega per determinare i parametri
del filetto e viene considerato per la selezione utensile in AAG.
Continua
