6 TURN PLUS
228
Parte fusa (o parte fucinata)
Genera la parte grezza da una parte finita disponibile.
Parametri
Superficie:
■
Parte grezza fusa
■
Parte grezza fucinata
con foro:
■
Sì
■
No
K:
Sovrametallo equidistante per la parte completa
I:
Sovrametallo singolo (per elementi singoli o zone del profilo)
6.4

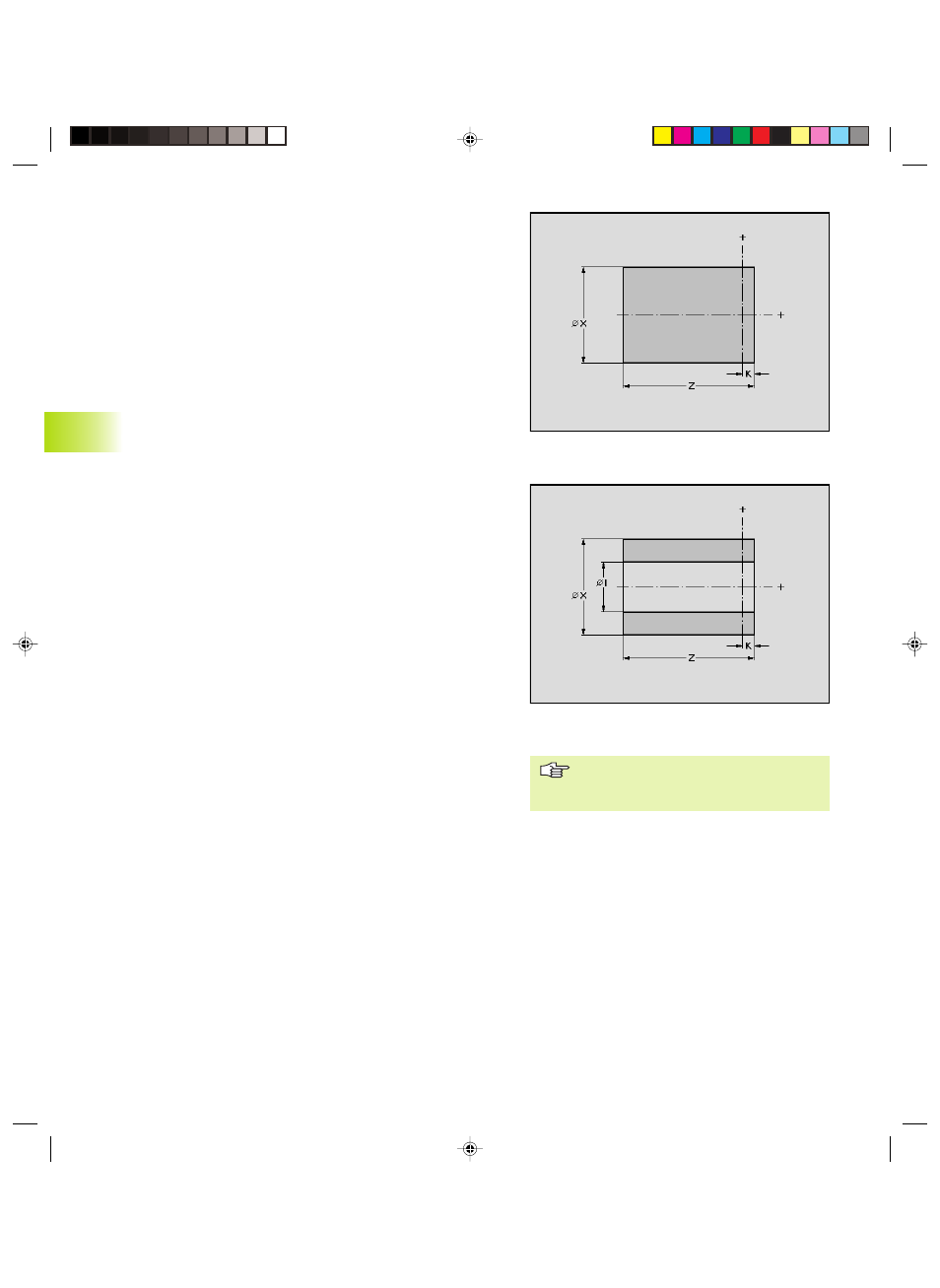

Profilo parte grezza
Barra
Definisce il profilo di un cilindro (mandrino o parte di barra).
Parametri
X:
■
Diametro
■
Diametro circonferenza per parte grezza poligonale
Z:
Lunghezza parte grezza, incluso sovrametallo trasversale
K:
Sovrametallo trasversale (distanza origine pezzo - spigolo
destro)
6.4 Pr
ofilo par
te
gr
ezza
Tubo
Definisce il profilo di un cilindro cavo (parte grezza).
Parametri
X:
■
Diametro
■
Diametro circonferenza per parte grezza poligonale
I:
Diametro interno
Z:
Lunghezza parte grezza, incluso sovrametallo trasversale
K:
Sovrametallo trasversale (distanza origine pezzo - spigolo
destro)
Inserire dapprima il ”Sovrametallo singolo”
e selezionare quindi l'elemento/la sezione
del profilo.
