6 TURN PLUS 236

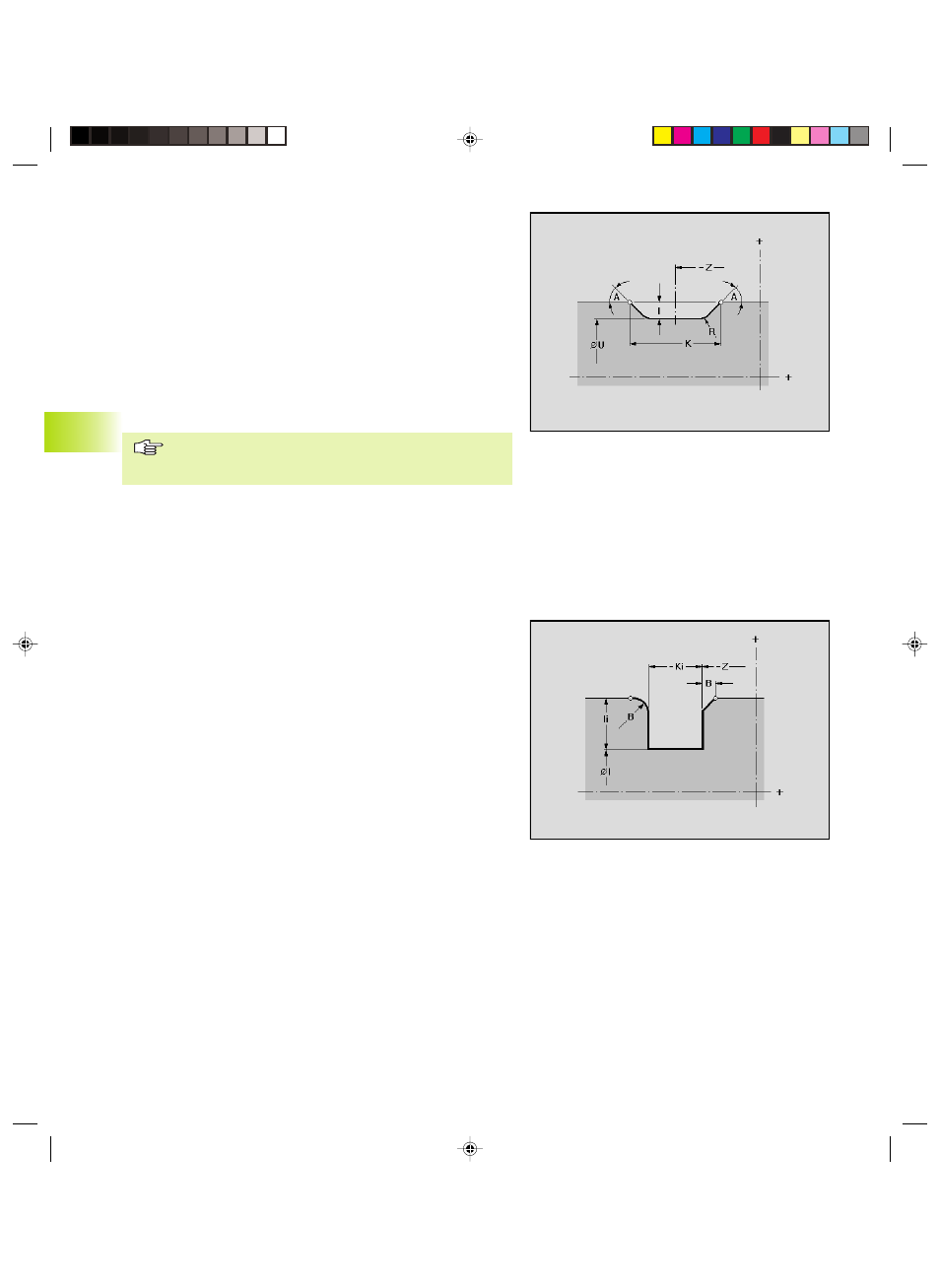

Gola Forma S (anello di arresto)
Definisce una gola assiale sul profilo esterno o interno. La gola viene
assegnata all'elemento di riferimento precedentemente selezionato.
Parametri
Z:
Punto iniziale della gola
Ki: Larghezza gola (attenzione al segno!)
I: Diametro/Raggio fondo gola
Ii: Profondità gola
B: Raggio esterno/Smusso (ai due lati della gola)
■ No: nessuno smusso/raccordo
■ Smusso: B = larghezza smusso
■ Raccordo: B = raggio raccordo
Tornitura automatica (forma FD)
Definisce una tornitura automatica assiale o radiale su un elemento di
riferimento lineare. La tornitura automatica viene assegnata all'elemento
di riferimento precedentemente selezionato.
Parametri
X/Z:
Ref. (punto di riferimento)
K: Larghezza gola
I: Profondità gola
U: Diametro/Raggio fondo gola (se il fondo della gola è parallelo
all'asse Z)
A: Angolo gola ( 0° < A <= 90° )
R: Raggio interno in entrambi gli spigoli della gola
Il CNC PILOT riferisce la profondità della gola all'elemento
di riferimento. Il fondo della gola è parallelo all'elemento di
riferimento.
