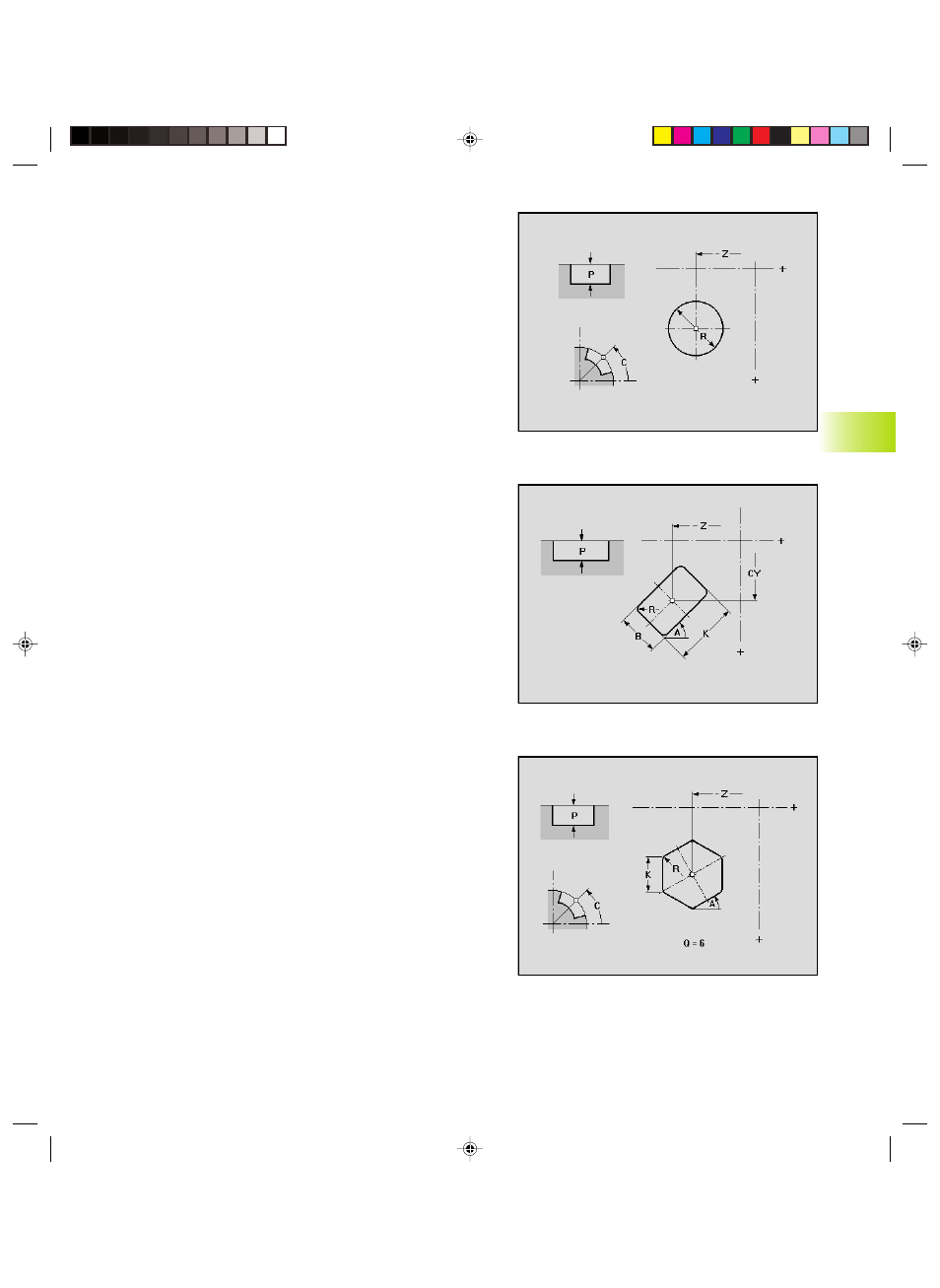

Cerchio (cerchio completo)
Parametri
Z:
Centro matrice
CY:
Centro matrice – Angolo come ”quota percorso”
C:
Centro matrice – Angolo
R:
Raggio
K:
Diametro cerchio
P:
Profondità matrice
Poligono
Parametri
Z:
Centro matrice
CY:
Centro matrice – Angolo come ”quota percorso”
C:
Centro matrice – Angolo
A:
Angolo rispetto ad un lato del poligono (riferimento: asse Z)
Q:
Numero spigoli (Q>=3)
K:
Lunghezza lato
SW:
Apertura (diametro cerchio interno)
R:
Smusso/Arrotondamento
■
Larghezza smusso
■
Raggio raccordo
P:
Profondità matrice
Rettangolo
Parametri
Z:
Centro matrice
CY:
Centro matrice – Angolo come ”quota percorso”
C:
Centro matrice – Angolo
A:
Angolo asse longitudinale del rettangolo (riferimento: asse Z)
K:
Lunghezza rettangolo
B:
Larghezza rettangolo
R:
Smusso/Arrotondamento
■
Larghezza smusso
■
Raggio raccordo
P:
Profondità matrice
