HEIDENHAIN CNC PILOT 4290 367
7.5 P
a
rametr
i di la
v
o
razione

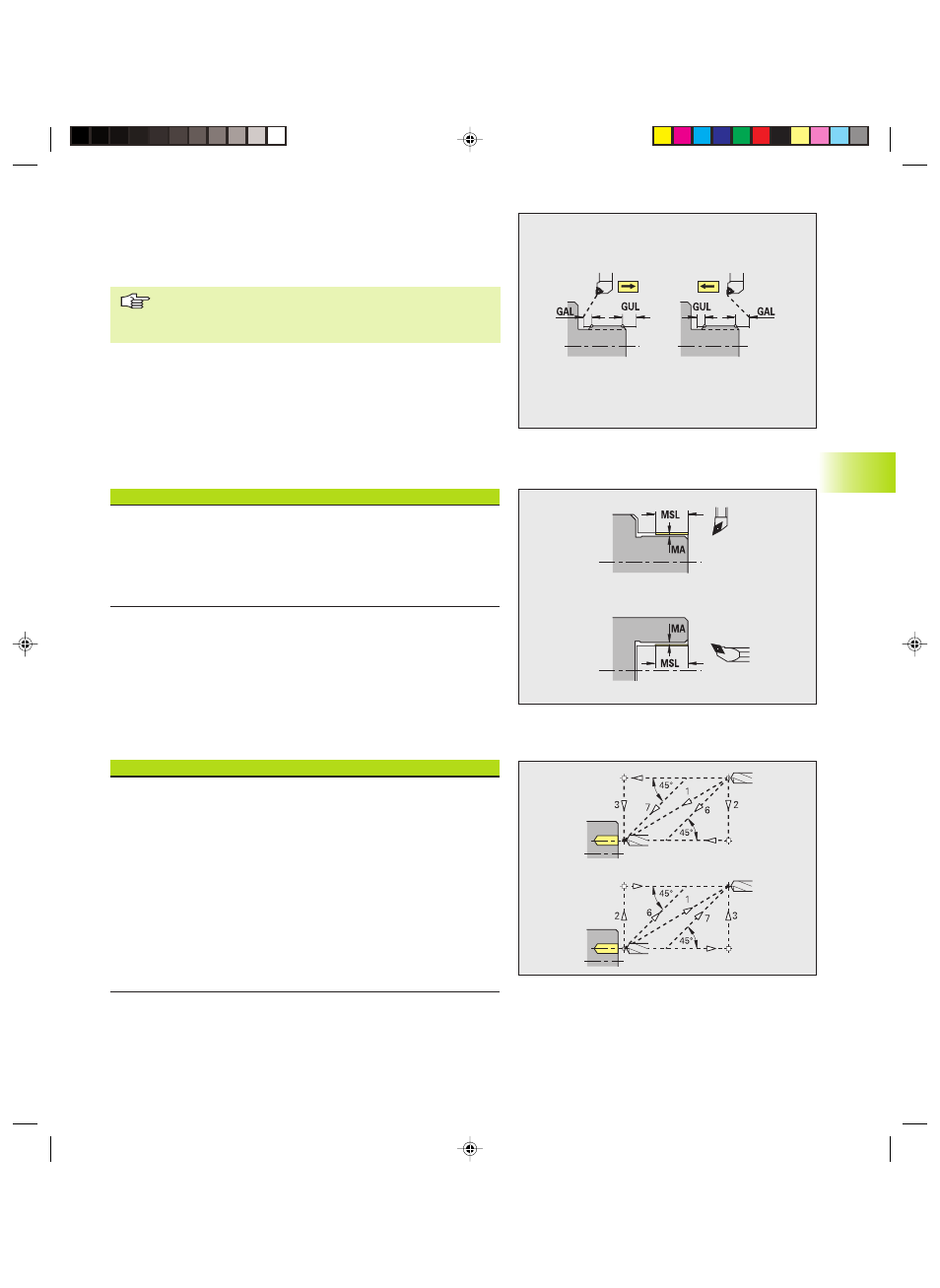

Filettatura – Lavorazione
■ Lunghezza entrata filetto [GAL] – Entrata prima dell'imbocco
filetto.
■ Lunghezza uscita filetto [GUL] – Uscita (sovracorsa) dopo
l'esecuzione filetto.
GAL/GUL vengono acquisiti come attributi di filettatura
”Lunghezza imbocco B / Lunghezza uscita P”, se non sono
stati immessi come attributi.
8 – Misurazione
Misurazione – Procedura di misurazione
■ Tipo di misurazione [MART] – vincolante.
■ 1: misurazione manuale – richiama il programma per esperti
■ 2, 3: attualmente non in uso
■ Contatore cicli di misura [MC] – Indica gli intervalli ai quali occorre
eseguire la misurazione.
Misurazione – Geometria cicli di misurazione
■ Sovrametallo di misura [MA] – che si trova ancora sull'elemento
da misurare.
■ Lunghezza passata di misura [MSL]
I parametri di misura vengono assegnati come attributi agli elementi di
accoppiamento.
9 – Foratura
Foratura – Avvicinamento e allontanamento
■ Avvicinamento superficie frontale [ANBS]
■ Avvicinamento superficie cilindrica [ANBM]
■ Allontanamento superficie frontale [ABGA]
■ Allontanamento superficie cilindrica [ABGI]
Tipo di avvicinamento/allontanamento:
■ 1: in direzione X e Z contemporaneamente
■ 2: prima in direzione X poi Z
■ 3: prima in direzione Z poi X
■ 6: trascinamento in direzione X prima di Z
■ 7: trascinamento in direzione Z prima di X
I movimenti di avvicinamento e allontanamento vengono eseguiti in
rapido (G0).
