HEIDENHAIN CNC PILOT 4290 61
Softkey
Selezione modalità Simulazione
Selezione modalità TURN PLUS
Selezione altro programma NC
Selezione altro programma NC
Selezione altra finestra di editing
Impostazione finestra intera (una finestra di editing)
Impostazione finestra doppia o triplice
Attivazione grafica

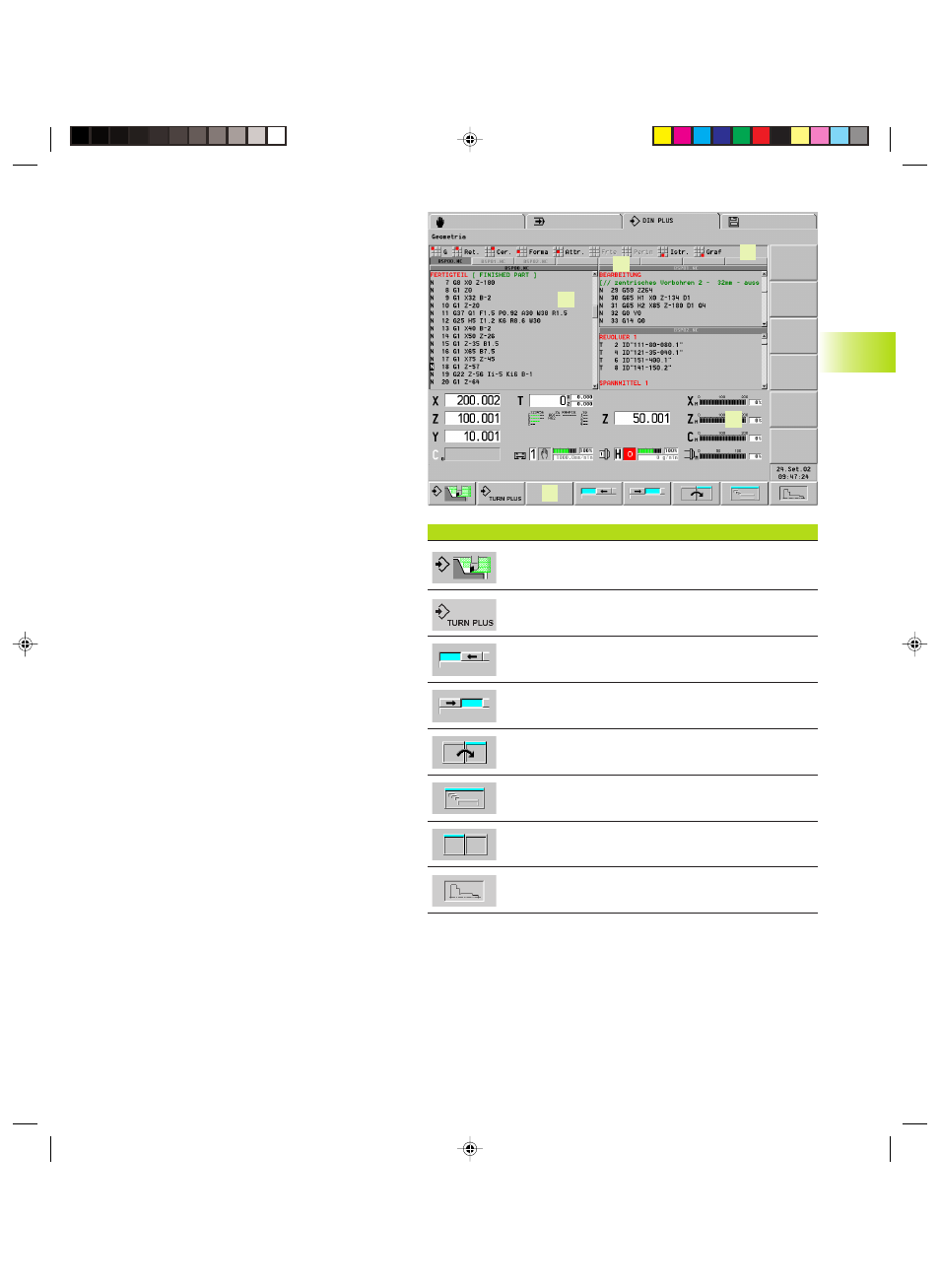

4.1.2 Schermata DIN PLUS
1 Barra dei menu
2 Visualizzazione dei programmi NC caricati; il
programma selezionato è evidenziato
3 Finestra di editing intera (a tutto schermo), doppia
o triplice (divisa in due o tre parti); la finestra
selezionata è evidenziata
4 Visualizzazione profilo (o visualizzazione dati
macchina)
5 Softkey
Editing parallelo
È possibile elaborare in parallelo fino a otto programmi
NC/sottoprogrammi NC. Il CNC PILOT rappresenta a
scelta i programmi NC in una finestra intera, doppia o
triplice.
Menu principali e sottomenu
Le funzioni dell'editor DIN PLUS sono suddivise in
”menu principale” e diversi ”sottomenu”. I sottomenu
si raggiungono
■ selezionando le relative opzioni menu
■ posizionando il cursore nella sezione del
programma
Softkey
Per il rapido passaggio alle ”modalità adiacenti”, il
passaggio alla finestra di editing e l'attivazione della
grafica sono disponibili softkey.
4.1 La pr
ogr
ammazione DIN
1
2
3
4
5
